  1. EA快捷键大全
  2. Enterprise Architect(EA)的一些使用技巧和心得(逐渐添加)
  3. EA UML建模工具使用教程:(一)Enterprise Architect 12(EA12) 显示别名 属性 、显示表的别名、EA Data Modeling 显示别名设置
  4. EA UML建模工具使用教程:(二) 如何将SQL Server2008R2的数据导入到EA 12里--Enterprise Architect 12(EA12)
  5. Enterprise Architect : 去掉UML图页面右侧那一道竖线
  6. EA怎么隐藏图上的页面分割线
  7. (荐)EA使用入门笔记

一、EA v12 个性化配置

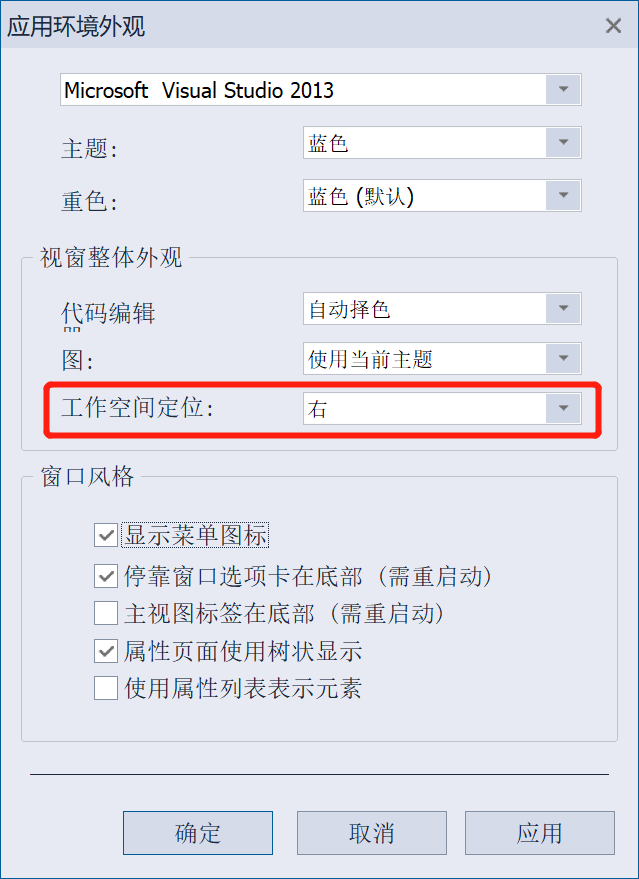

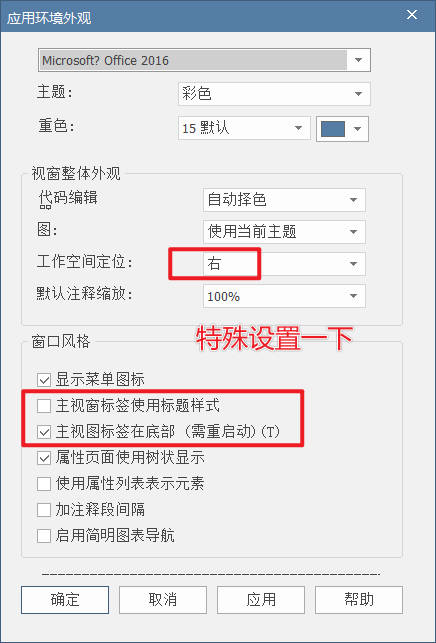

1、配置UI风格

菜单栏 -> 查看 -> 可视化风格 ->

2、调整 页面主题 和 字体大小

菜单栏 -> 工具 -> 选项 ->

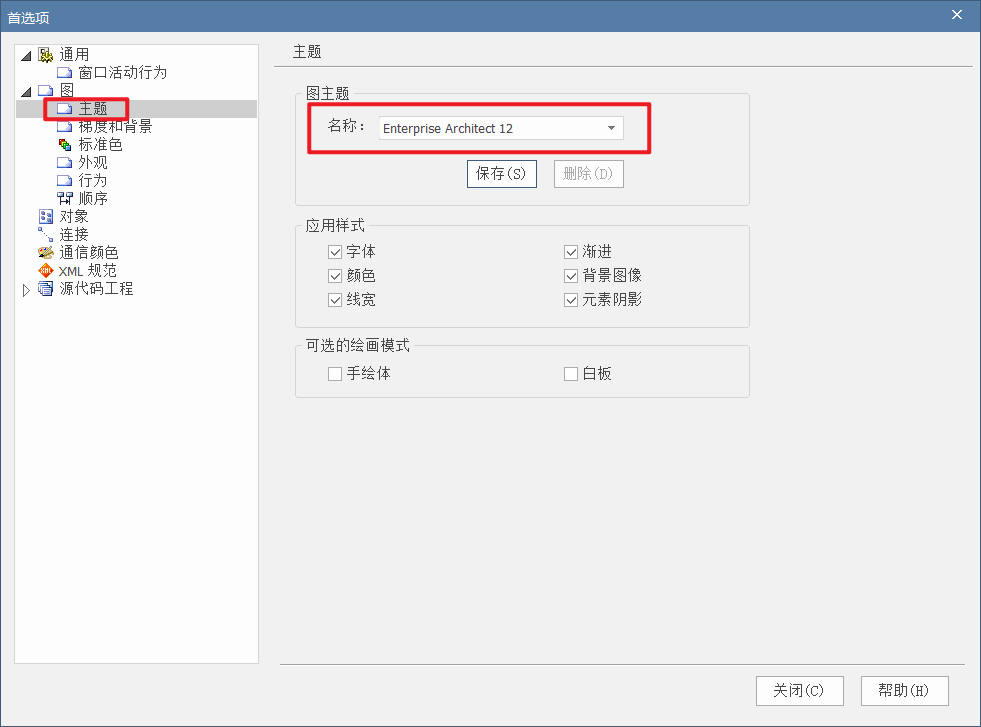

(1) 图 -> 主题 -> 选择“Enterprise Architect 12

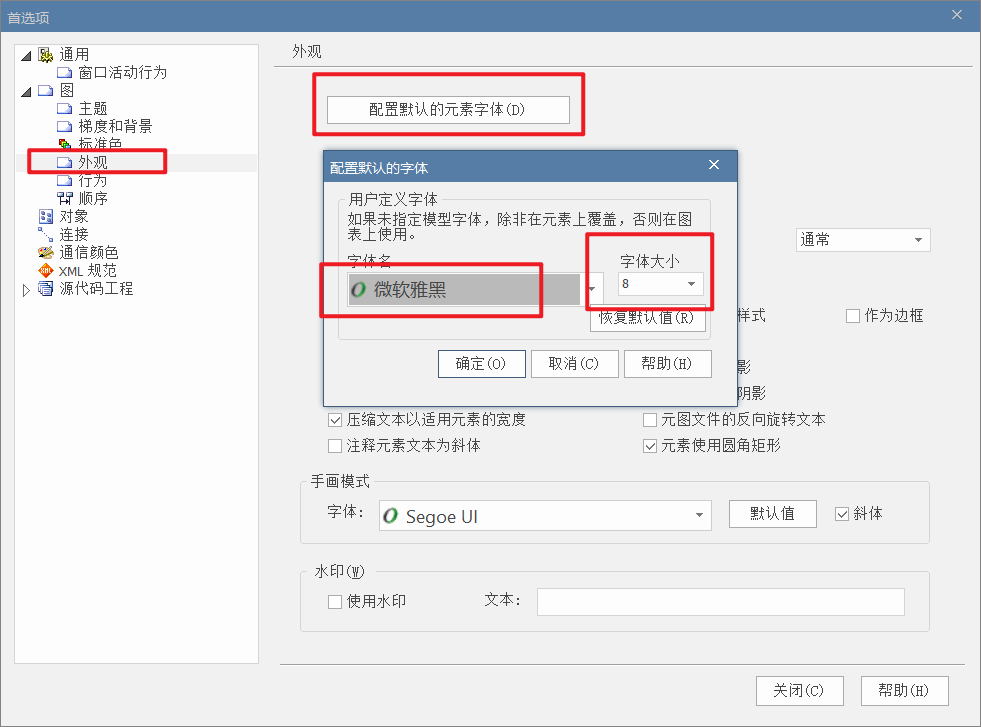

(2) 图 -> 外观 -> 配置默认的元素字体 -> 字体名 选择“微软雅黑”(字体下载),字体大小 选择“8

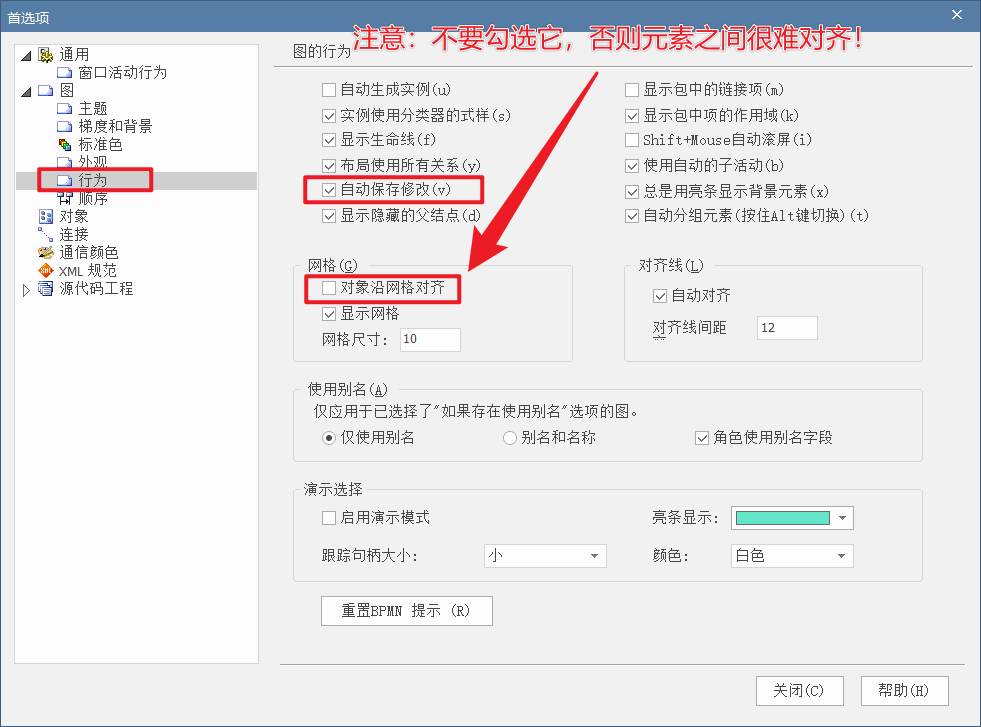

(3) 图 -> 行为 -> 勾选“自动保存修改”、“显示网格”等

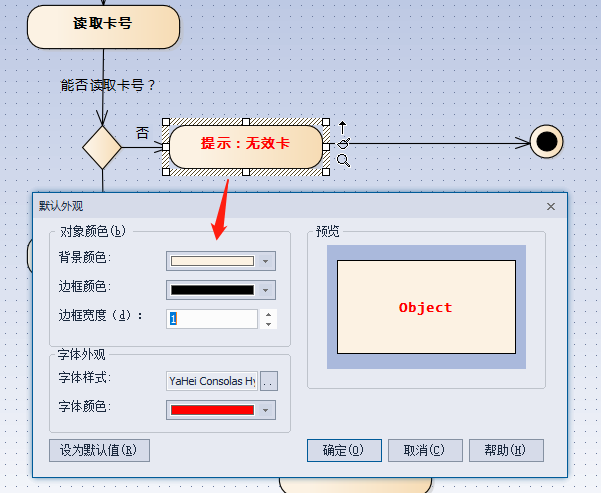

3、调整 页面元素外观

菜单栏 -> 元素 -> 默认外观(快捷键F4),可对“选择的”元素的 边框、背景、字体等 设置样式(粗细、颜色等)

4、调整 页面大小 (这个很重要,默认太小,经常不够地方画图)  【直接隐藏掉了 页面的分割线】

菜单栏 -> 文件 -> 页面设置 -> 纸张 -> 大小 -> 选择A2

5、【很重要】去掉页面的分割线

菜单栏 -> 图 -> 外观 -> 隐藏页边框

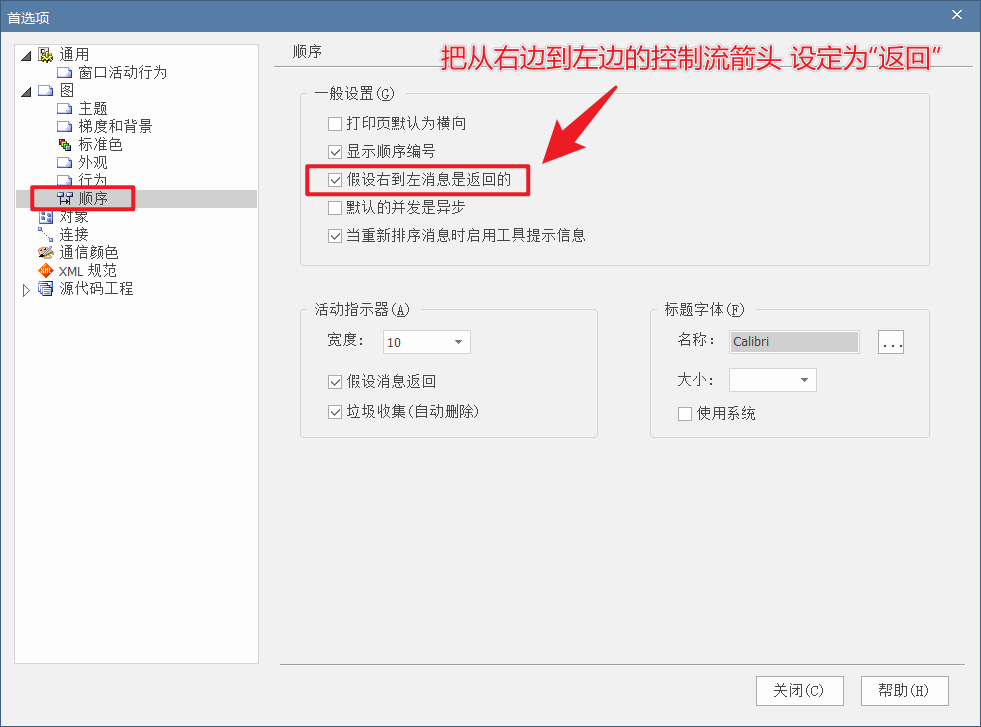

6、箭头 等控制流线 没对齐,如何让它对齐?

用鼠标移动一下 控制流线,EA会让它“自动对齐

7、如何 画折线?

到了要 拐弯 的地方,按一下 Shift 键

8、如何 锁定 某个元素不被 移动/选择?

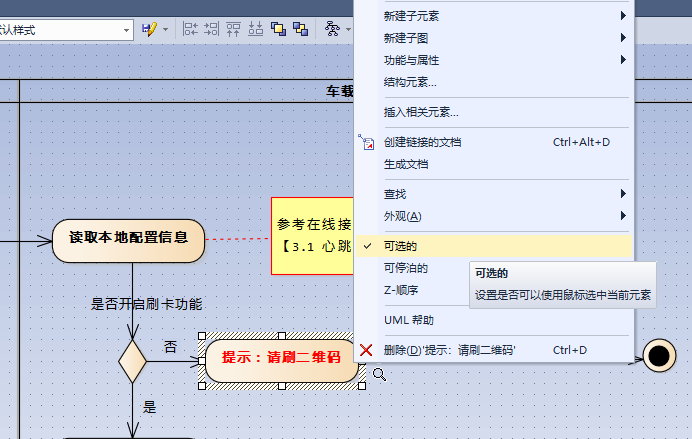

选择元素,右键菜单,去掉选择“可选择的”一项,如下图所示:



另外,如果某个元素被挡住了,老是选择不上,可考虑调整“Z-顺序

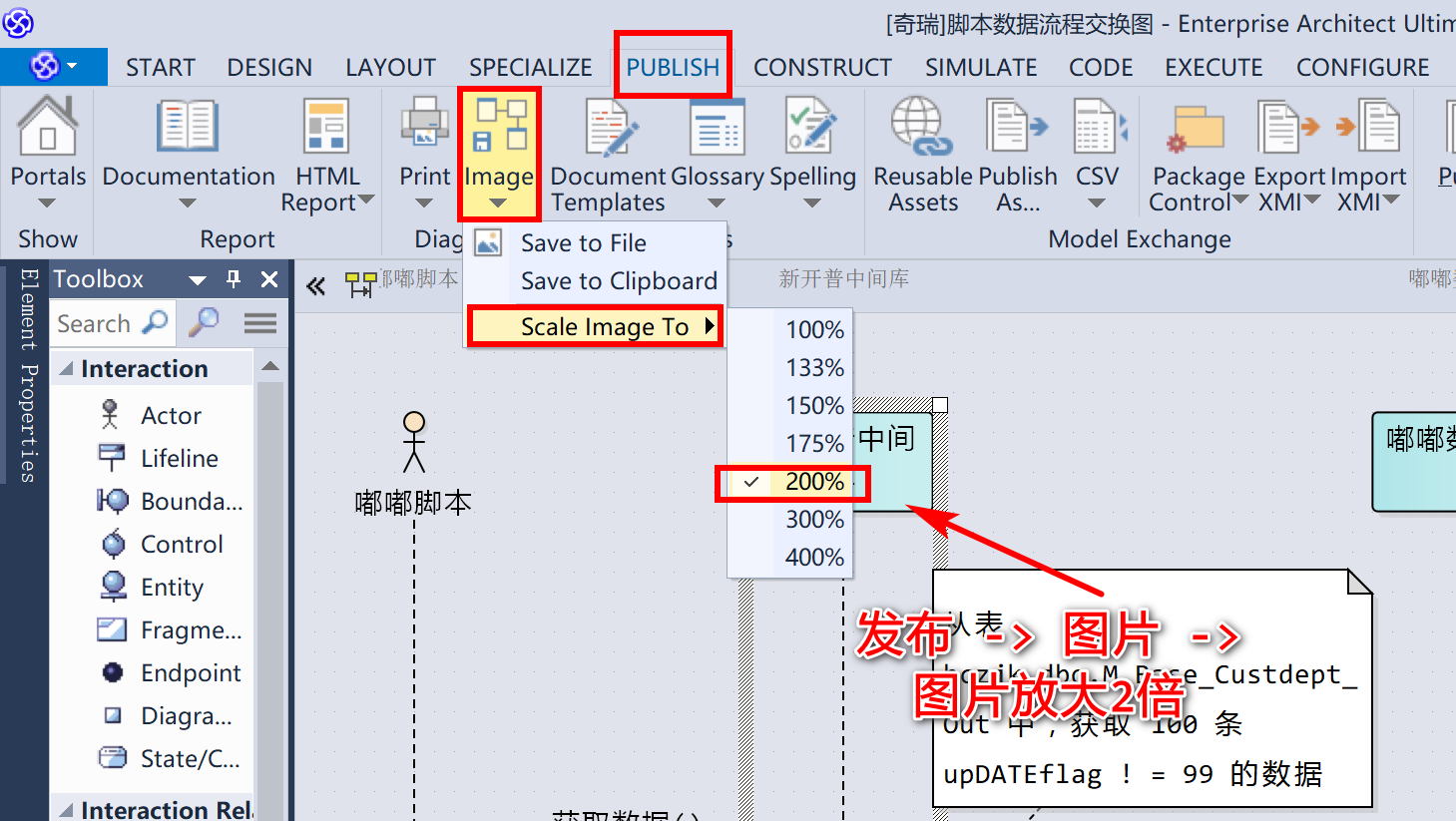

9、如何 导出 png 等格式的图片?

菜单栏 -> 工具 -> 选项 -> 图 -> 通用设置 -> 将保存的位图缩放,下拉选择 200%

菜单栏 -> 图 -> 保存图到文件(快捷键:Ctrl + T

10、常用 快捷键 用途

(1) 选择元素,(a) 按住快捷键“Shift + 上下方向键”,可移动元素,,,(b) 按住“Ctrl + 上下方向键”可缩放元素

(2) 打开 元素/连接器 的属性对话框,按快捷键“Enter回车键

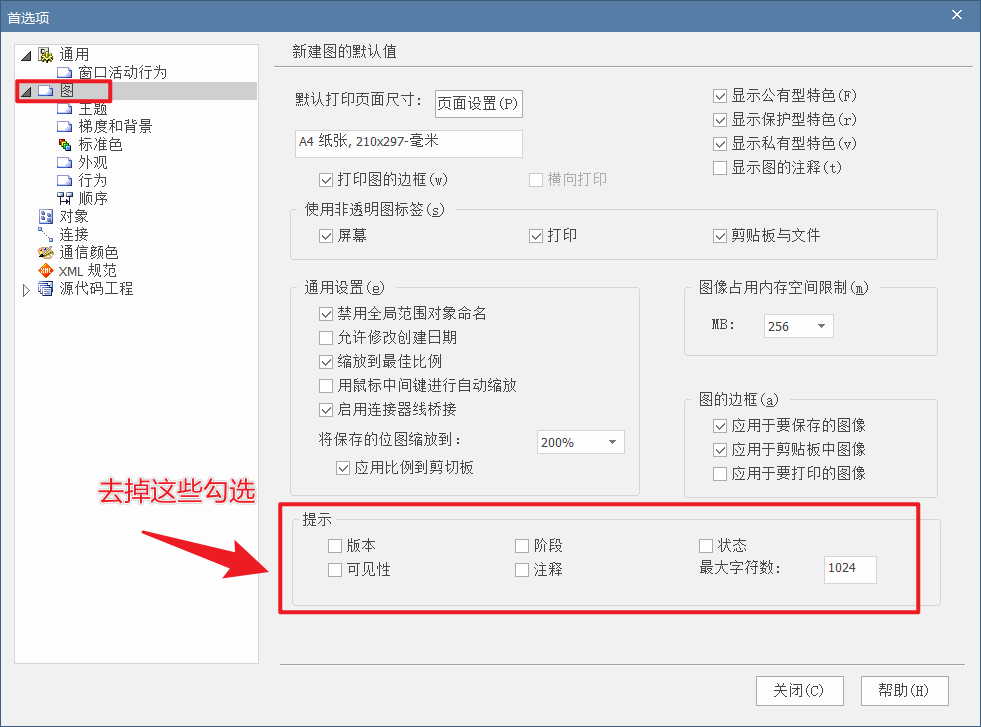

11、去掉“图”的提示框

菜单栏 -> 工具 -> 选项 -> 图 -> 提示 -> 去掉勾选“显示提示




二、EA v14 个性化配置

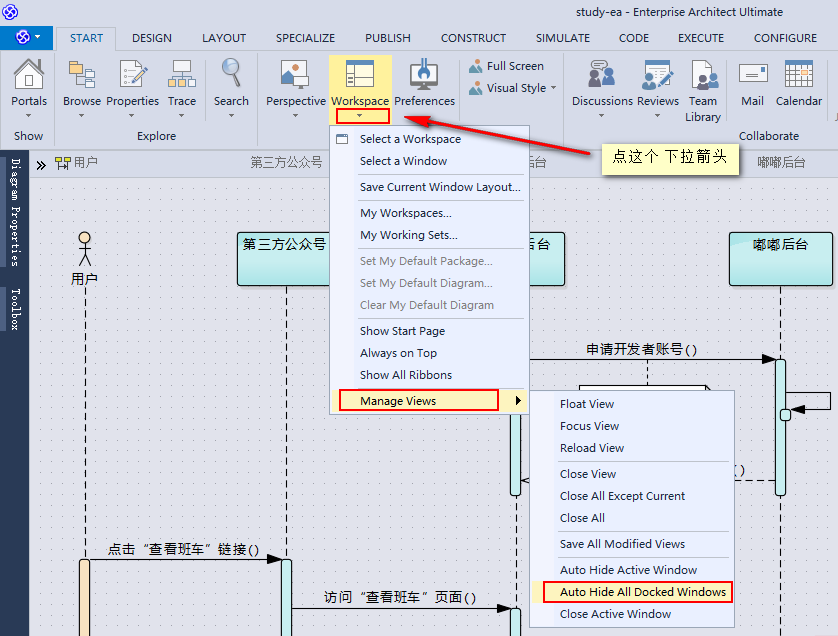

1、不小心点开了“Portals”面板,结果,右上角没有关闭按钮“x”,导致无法关闭它,,,经过一番折腾,可以通过以下方式关闭:

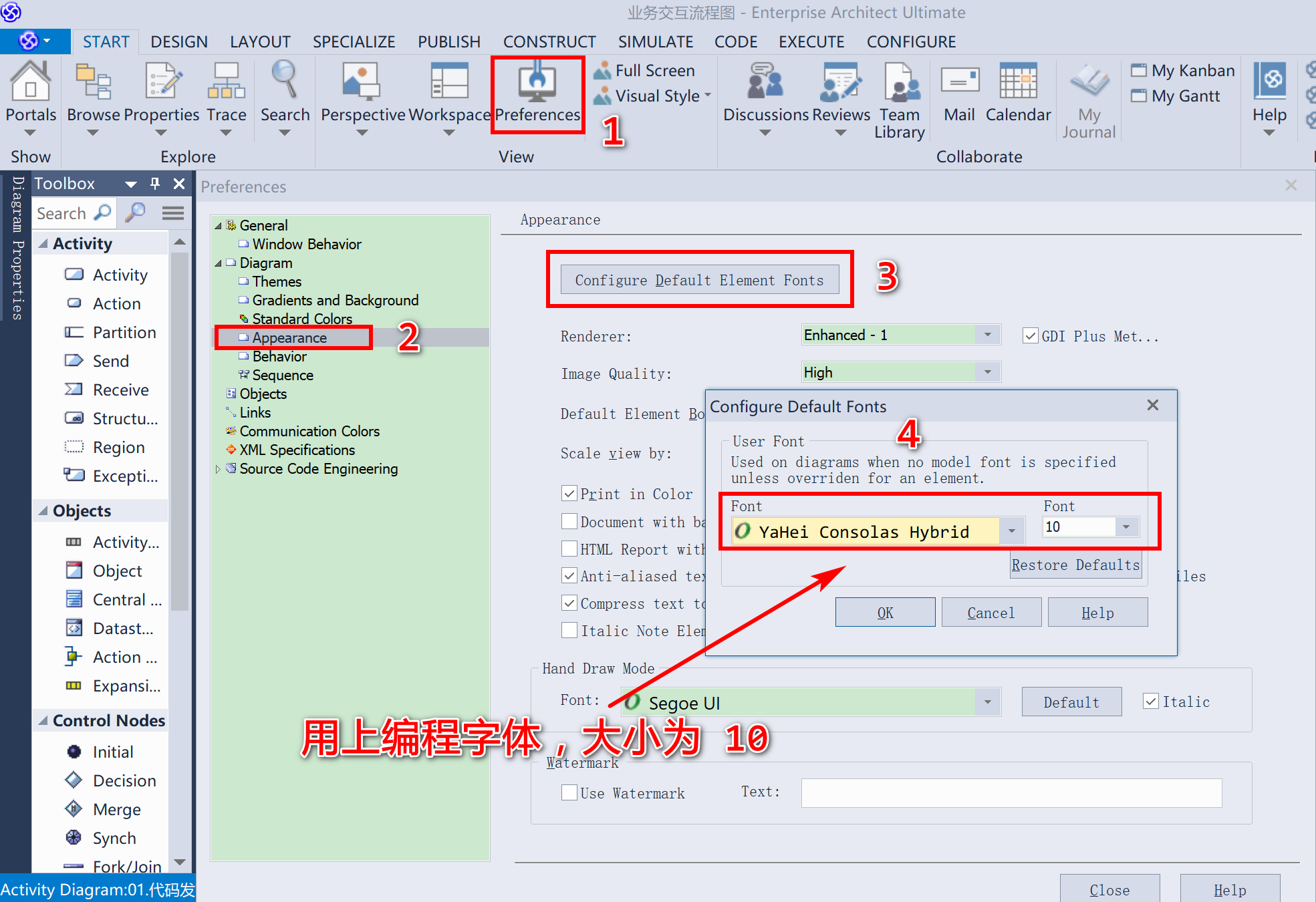

2、发现在“高分辨率屏”的 ThinkPad T470p 笔记本电脑上,页面字体好小,导出的 .png 图片也很小(快捷键:Ctrl+T),,,可通过如下方式,设置字体大小及图片大小:

【公司】ThinkPad T470p:(高分辨率屏)字体大小 设置为10

【家里】ThinkPad E440:(大显示器)字体大小 设置为10

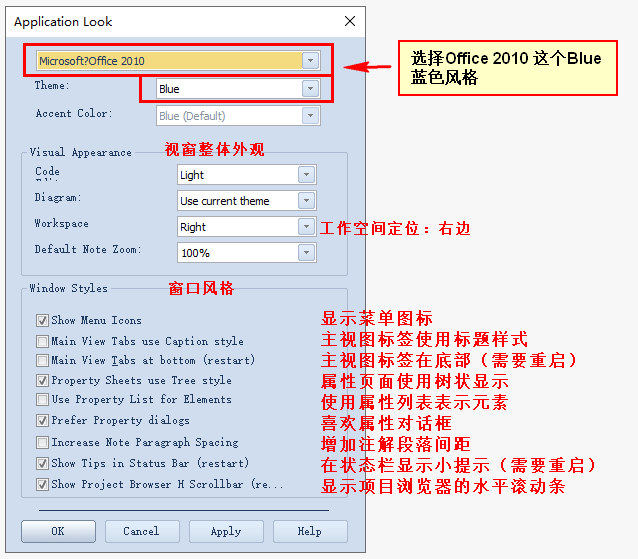

3、配置视窗风格

Start -> View -> Visual Style

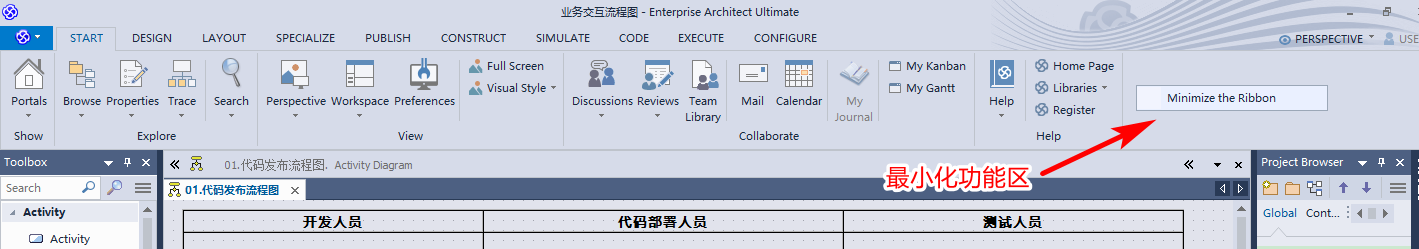

4、如何减小“功能区”面板?

右键“功能区”,选择“Minimize the Ribbon (最小化功能区)

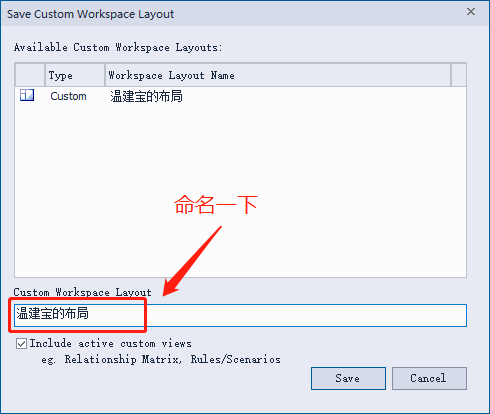

5、如何保存“工作空间”的“窗口布局”?

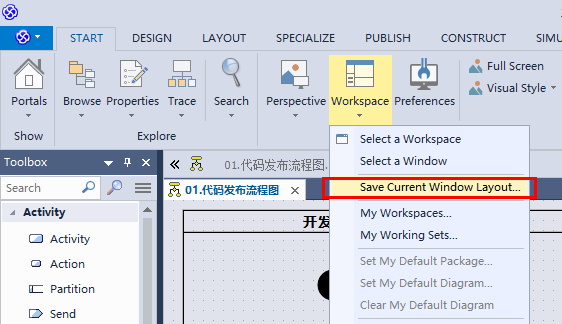

Start -> View -> Workspace -> Save Current Window Layout

6、自动调整元素的大小

Layout -> Diagram -> Edit -> Autosize Selected Elements (快捷键:Alt + Z

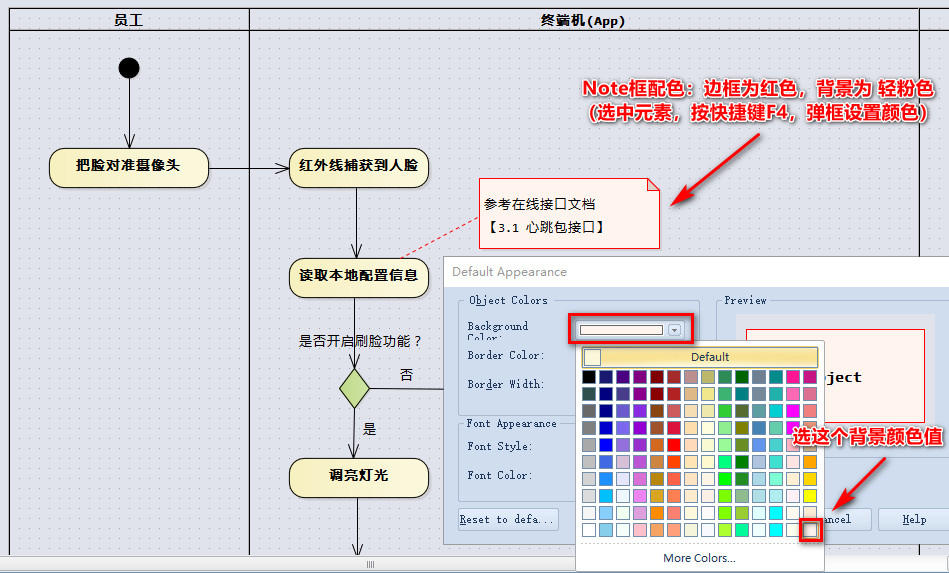

7、常用Note元素配色

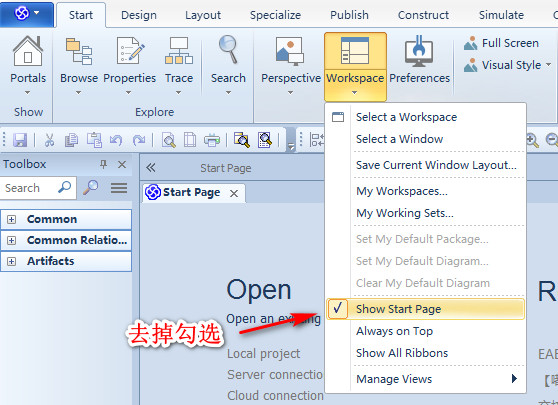

8、去掉自动打开“Show Start Page”

Start -> Workspace -> 去掉勾选“Show Start Page




三、EA v15 个性化配置

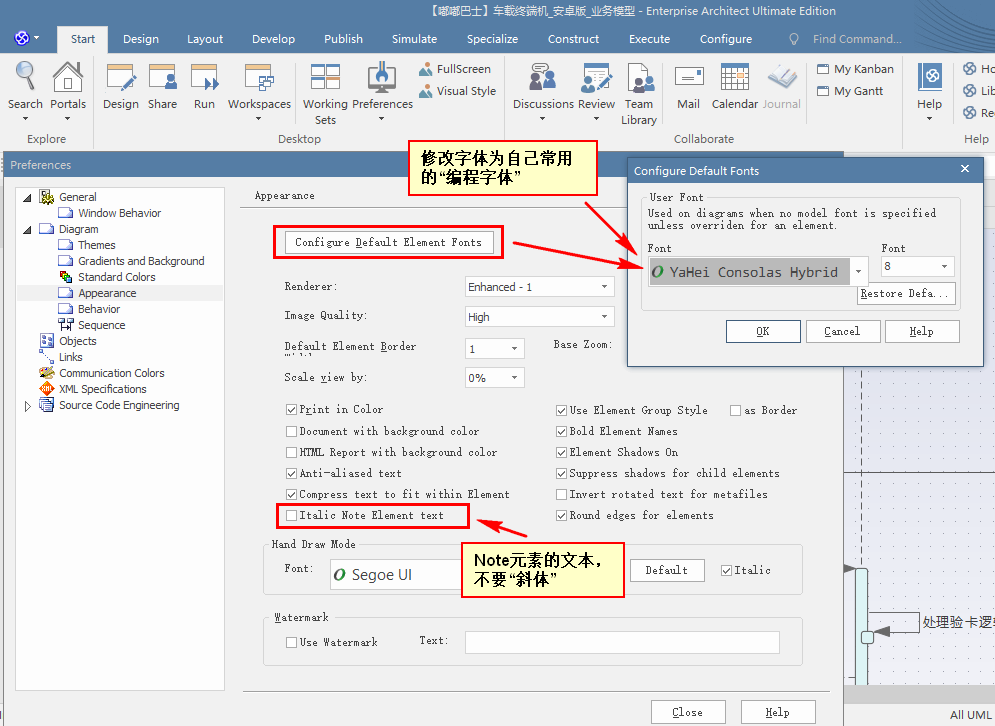

1. Note元素 的字体,不要“斜体

Start -> Desktop -> Preferences



2、EA v15.2 弹框提示:The requested connection is not uml compliant

参考:UML Best Practice: There are no Activities on an Activity Diagram

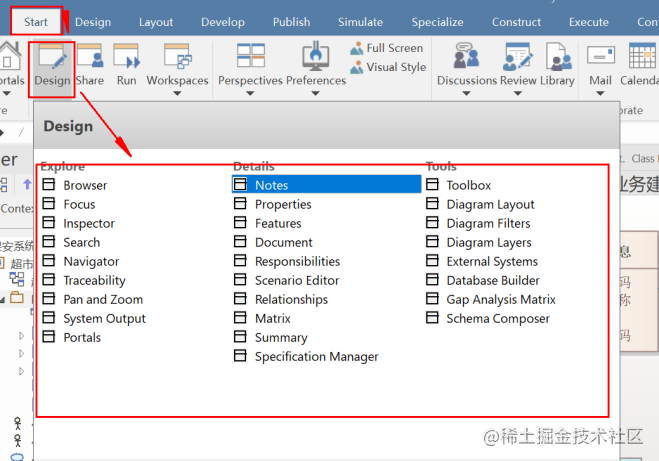

3. 控制台窗口调取:Start–>Design

如下图:

4. 设置连线样式和规则

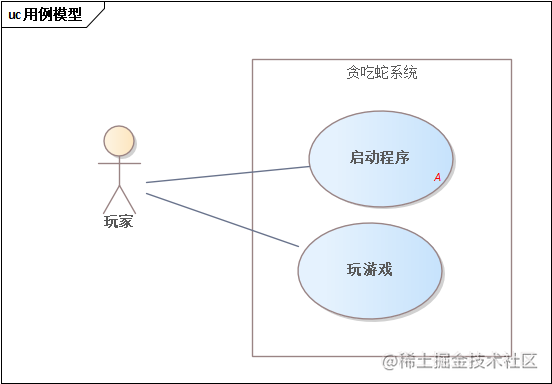

在用建立图元之间关系时,Association 默认是不带箭头的,如下图

如何让线条待箭头呢,按如下操作:

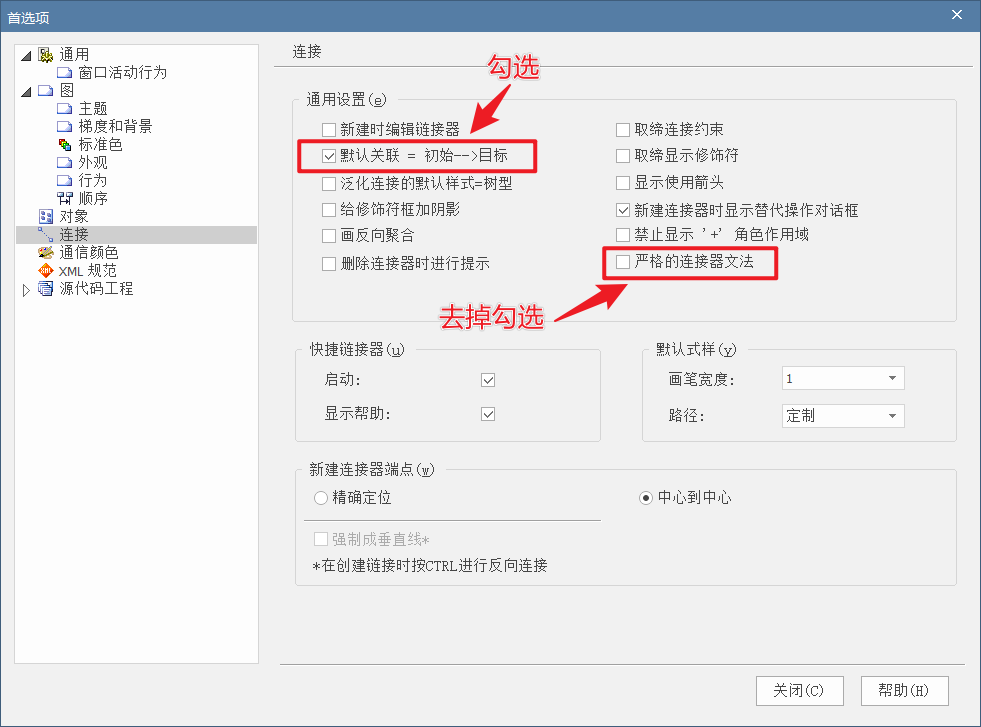

  1. 设置Association 默认带箭头;
  2. 取消严格的连接器语法限制;



摘自:(荐)EA使用入门笔记



四、EA v16 个性化配置

1、画“活动图”时,如果添加了“泳道/分区”,当拖动“泳道/分区”时,容易变形、变乱,,可用通过“快捷键”解决这个问题:

==》 选择“泳道/分区” (a) 按住快捷键“Shift + 上下方向键”,可移动元素,,,(b) 按住“Ctrl + 上下方向键”可缩放元素

2、EA UML中,用例名称/活动名称,如何换行?

在需要换行的地方,按快捷键:Ctrl+Enter

温馨提示:在Excle单元格里面,换行快捷键为:Alt + Enter
