Quartz 基本概念及原理

Quartz Scheduler 开源框架

Quartz 是 OpenSymphony 开源组织在任务调度领域的一个开源项目,完全基于 Java 实现。该项目于 2009 年被 Terracotta 收购,目前是 Terracotta 旗下的一个项目。读者可以到 http://www.quartz-scheduler.org/站点下载 Quartz 的发布版本及其源代码。笔者在产品开发中使用的是版本 1.8.4,因此本文内容基于该版本。本文不仅介绍如何应用 Quartz 进行开发,也对其内部实现原理作一定讲解。

作为一个优秀的开源调度框架,Quartz 具有以下特点:

  1. 强大的调度功能,例如支持丰富多样的调度方法,可以满足各种常规及特殊需求;
  2. 灵活的应用方式,例如支持任务和调度的多种组合方式,支持调度数据的多种存储方式;
  3. 分布式和集群能力,Terracotta 收购后在原来功能基础上作了进一步提升。本文暂不讨论该部分内容

另外,作为 Spring 默认的调度框架,Quartz 很容易与 Spring 集成实现灵活可配置的调度功能。

下面是本文中用到的一些专用词汇,在此声明:

scheduler:
任务调度器
trigger:
触发器,用于定义任务调度时间规则
job:
任务,即被调度的任务
misfire:
错过的,指本来应该被执行但实际没有被执行的任务调度

Quartz 任务调度的基本实现原理

核心元素

Quartz 任务调度的核心元素是 scheduler, trigger 和 job,其中 trigger 和 job 是任务调度的元数据, scheduler 是实际执行调度的控制器。

在 Quartz 中,trigger 是用于定义调度时间的元素,即按照什么时间规则去执行任务。Quartz 中主要提供了四种类型的 trigger:SimpleTrigger,CronTirgger,DateIntervalTrigger,和 NthIncludedDayTrigger。这四种 trigger 可以满足企业应用中的绝大部分需求。我们将在企业应用一节中进一步讨论四种 trigger 的功能。

在 Quartz 中,job 用于表示被调度的任务。主要有两种类型的 job:无状态的(stateless)和有状态的(stateful)。对于同一个 trigger 来说,有状态的 job 不能被并行执行,只有上一次触发的任务被执行完之后,才能触发下一次执行。Job 主要有两种属性:volatility 和 durability,其中 volatility 表示任务是否被持久化到数据库存储,而 durability 表示在没有 trigger 关联的时候任务是否被保留。两者都是在值为 true 的时候任务被持久化或保留。一个 job 可以被多个 trigger 关联,但是一个 trigger 只能关联一个 job。

在 Quartz 中, scheduler 由 scheduler 工厂创建:DirectSchedulerFactory 或者 StdSchedulerFactory。 第二种工厂 StdSchedulerFactory 使用较多,因为 DirectSchedulerFactory 使用起来不够方便,需要作许多详细的手工编码设置。 Scheduler 主要有三种:RemoteMBeanScheduler, RemoteScheduler 和 StdScheduler。本文以最常用的 StdScheduler 为例讲解。这也是笔者在项目中所使用的 scheduler 类。

Quartz 核心元素之间的关系如下图所示:

图 1. Quartz 核心元素关系图

图 1. Quartz 核心元素关系图

线程视图

在 Quartz 中,有两类线程,Scheduler 调度线程和任务执行线程,其中任务执行线程通常使用一个线程池维护一组线程。

图 2. Quartz 线程视图

图 2. Quartz 线程视图

Scheduler 调度线程主要有两个: 执行常规调度的线程,和执行 misfired trigger 的线程。常规调度线程轮询存储的所有 trigger,如果有需要触发的 trigger,即到达了下一次触发的时间,则从任务执行线程池获取一个空闲线程,执行与该 trigger 关联的任务。Misfire 线程是扫描所有的 trigger,查看是否有 misfired trigger,如果有的话根据 misfire 的策略分别处理。下图描述了这两个线程的基本流程:

图 3. Quartz 调度线程流程图

图 3. Quartz 调度线程流程图

关于 misfired trigger,我们在企业应用一节中将进一步描述。

数据存储

Quartz 中的 trigger 和 job 需要存储下来才能被使用。Quartz 中有两种存储方式:RAMJobStore, JobStoreSupport,其中 RAMJobStore 是将 trigger 和 job 存储在内存中,而 JobStoreSupport 是基于 jdbc 将 trigger 和 job 存储到数据库中。RAMJobStore 的存取速度非常快,但是由于其在系统被停止后所有的数据都会丢失,所以在通常应用中,都是使用 JobStoreSupport。

在 Quartz 中,JobStoreSupport 使用一个驱动代理来操作 trigger 和 job 的数据存储:StdJDBCDelegate。StdJDBCDelegate 实现了大部分基于标准 JDBC 的功能接口,但是对于各种数据库来说,需要根据其具体实现的特点做某些特殊处理,因此各种数据库需要扩展 StdJDBCDelegate 以实现这些特殊处理。Quartz 已经自带了一些数据库的扩展实现,可以直接使用,如下图所示:

图 4. Quartz 数据库驱动代理

图 4. Quartz 数据库驱动代理

作为嵌入式数据库的代表,Derby 近来非常流行。如果使用 Derby 数据库,可以使用上图中的 CloudscapeDelegate 作为 trigger 和 job 数据存储的代理类。

基本开发流程及简单实例

搭建开发环境

利用 Quartz 进行开发相当简单,只需要将下载开发包中的 quartz-all-1.8.4.jar 加入到 classpath 即可。根据笔者的经验,对于任务调度功能比较复杂的企业级应用来说,最好在开发阶段将 Quartz 的源代码导入到开发环境中来。一方面可以通过阅读源码了解 Quartz 的实现机理,另一方面可以通过扩展或修改 Quartz 的一些类来实现某些 Quartz 尚不提供的功能。

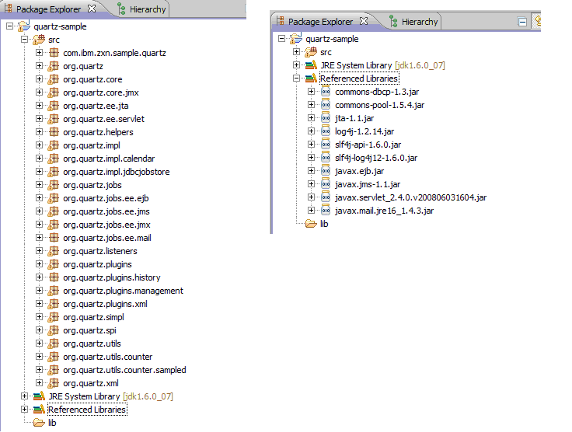

图 5. Quartz 实例工程及源码导入

图 5. Quartz 实例工程及源码导入

上图中左边是源码导入后的截图,其中 org.quartz.* 即为 quartz 的源码。导入源码后可能会有一些编译错误,通常出现在 org.quartz.ee.* 和 org.quartz.jobs.ee.* 包中。下载开发包中有一个 lib 目录,读者可以将该目录下的 jar 文件加入到编译环境。如果还有编译错误,读者可以参考上图中右侧的 jar 列表,到网上去搜索下载。

项目中 com.ibm.zxn.sample.quartz 是我们自己的类包,下面的实例中我们会用到它。

一个简单实例

Quartz 开发包中有一个 examples 目录,其中有 15 个基本实例。建议读者阅读并实践这些例子。本文这里只列举一个小的实例,介绍基本的开发方法。

  1. 准备数据库和 Quartz 用的数据表

    1. 本文使用 IBM DB2 数据库:将 jdbc 驱动程序 db2jcc.jar 加入到项目中;
    2. 在数据库中创建一个新库 QUARTZDB;
    3. 执行 /quartz-1.8.4/docs/dbTables/tables_db2_v8.sql,创建数据表;表建好后如下所示:
    图 6. Quartz 数据表
    图 6. Quartz 数据表
  2. 准备配置文件,加入到项目中

    图 7. 实例配置文件
    图 7. 实例配置文件
  3. 通过实现 job 接口定义我们自己的任务类,如下所示:

    图 8. 定义任务类
    图 8. 定义任务类
  4. 然后,实现任务调度的主程序,如下所示:

    本实例中,我们利用 DateIntervalTrigger 实现一个每两分钟执行一次的任务调度。

    图 9. 实现主程序
    图 9. 实现主程序
  5. 完成后项目结构如下所示:

    图 10. 实例项目结构图
    图 10. 实例项目结构图
  6. 运行程序,查看数据库表和运行结果

    数据库中,QRTZ_TRIGGERS 表中添加了一条 trigger 记录,如下所示:

    图 11. QRTZ_TRIGGERS 表中的记录
    图 11. QRTZ_TRIGGERS 表中的记录

    QRTZ_JOB_DETAILS 表中添加了一条 job 记录,如下所示:

    图 12. QRTZ_JOB_DETAILES 表中的记录
    图 12. QRTZ_JOB_DETAILES 表中的记录

    从运行结果来看,任务每两分钟被执行一次:

    图 13. 运行结果
    图 13. 运行结果

企业级开发中的常见应用

在应用 Quartz 进行企业级的开发时,有一些问题会经常遇到。本节笔者根据自己在项目开发中的经验,介绍企业开发中常见的一些问题以及通常的解决办法。

应用一:如何使用不同类型的 Trigger

前面我们提到 Quartz 中四种类型的 Trigger:SimpleTrigger,CronTirgger,DateIntervalTrigger, 和 NthIncludedDayTrigger。

SimpleTrigger 一般用于实现每隔一定时间执行任务,以及重复多少次,如每 2 小时执行一次,重复执行 5 次。SimpleTrigger 内部实现机制是通过计算间隔时间来计算下次的执行时间,这就导致其不适合调度定时的任务。例如我们想每天的 1:00AM 执行任务,如果使用 SimpleTrigger 的话间隔时间就是一天。注意这里就会有一个问题,即当有 misfired 的任务并且恢复执行时,该执行时间是随机的(取决于何时执行 misfired 的任务,例如某天的 3:00PM)。这会导致之后每天的执行时间都会变成 3:00PM,而不是我们原来期望的 1:00AM。

CronTirgger 类似于 LINUX 上的任务调度命令 crontab,即利用一个包含 7 个字段的表达式来表示时间调度方式。例如,"0 15 10 * * ? *" 表示每天的 10:15AM 执行任务。对于涉及到星期和月份的调度,CronTirgger 是最适合的,甚至某些情况下是唯一选择。例如,"0 10 14 ? 3 WED" 表示三月份的每个星期三的下午 14:10PM 执行任务。读者可以在具体用到该 trigger 时再详细了解每个字段的含义。

DateIntervalTrigger 是 Quartz 1.7 之后的版本加入的,其最适合调度类似每 N(1, 2, 3...)小时,每 N 天,每 N 周等的任务。虽然 SimpleTrigger 也能实现类似的任务,但是 DateIntervalTrigger 不会受到我们上面说到的 misfired 任务的影响。另外,DateIntervalTrigger 也不会受到 DST(Daylight Saving Time, 即中国的夏令时)调整的影响。笔者就曾经因为该原因将项目中的 SimpleTrigger 改为了 DateIntervalTrigger,因为如果使用 SimpleTrigger,本来设定的调度时间就会由于 DST 的调整而提前或延迟一个小时,而 DateIntervalTrigger 不会受此影响。

NthIncludedDayTrigger 的用途比较简单明确,即用于每隔一个周期的第几天调度任务,例如,每个月的第 3 天执行指定的任务。

除了上面提到的 4 种 Trigger,Quartz 中还定义了一个 Calendar 类(注意,是 org.quartz.Calendar)。这个 Calendar 与 Trigger 一起使用,但是它们的作用相反,它是用于排除任务不被执行的情况。例如,按照 Trigger 的规则在 10 月 1 号需要执行任务,但是 Calendar 指定了 10 月 1 号是节日(国庆),所以任务在这一天将不会被执行。通常来说,Calendar 用于排除节假日的任务调度,从而使任务只在工作日执行。

应用二:使用有状态(StatefulJob)还是无状态的任务(Job)

在 Quartz 中,Job 是一个接口,企业应用需要实现这个接口以定义自己的任务。基本来说,任务分为有状态和无状态两种。实现 Job 接口的任务缺省为无状态的。Quartz 中还有另外一个接口 StatefulJob。实现 StatefulJob 接口的任务为有状态的,上一节的简单实例中,我们定义的 SampleJob 就是实现了 StatefulJob 接口的有状态任务。下图列出了 Quartz 中 Job 接口的定义以及一些自带的实现类:

图 14. Quartz 中 Job 接口定义

图 14. Quartz 中 Job 接口定义

无状态任务一般指可以并发的任务,即任务之间是独立的,不会互相干扰。例如我们定义一个 trigger,每 2 分钟执行一次,但是某些情况下一个任务可能需要 3 分钟才能执行完,这样,在上一个任务还处在执行状态时,下一次触发时间已经到了。对于无状态任务,只要触发时间到了就会被执行,因为几个相同任务可以并发执行。但是对有状态任务来说,是不能并发执行的,同一时间只能有一个任务在执行。

在笔者项目中,某些任务需要对数据库中的数据进行增删改处理。这些任务不能并发执行,否则会造成数据混乱。因此我们使用 StatefulJob 接口。现在回到上面的例子,任务每 2 分钟执行一次,若某次任务执行了 5 分钟才完成,Quartz 会怎么处理呢?按照 trigger 的规则,第 2 分钟和第 4 分钟分别会有一次预定的触发执行,但是由于是有状态任务,因此实际不会被触发。在第 5 分钟第一次任务执行完毕时,Quartz 会把第 2 和第 4 分钟的两次触发作为 misfired job 进行处理。对于 misfired job,Quartz 会查看其 misfire 策略是如何设定的,如果是立刻执行,则会马上启动一次执行,如果是等待下次执行,则会忽略错过的任务,而等待下次(即第 6 分钟)触发执行。

读者可以在自己的项目中体会两种任务的区别以及 Quartz 的处理方法,根据具体情况选择不同类型的任务。

应用三:如何设置 Quartz 的线程池和并发任务

Quartz 中自带了一个线程池的实现:SimpleThreadPool。类如其名,这只是线程池的一个简单实现,没有提供动态自发调整等高级特性。Quartz 提供了一个配置参数:org.quartz.threadPool.threadCount,可以在初始化时设定线程池的线程数量,但是一次设定后不能再修改。假定这个数目是 10,则在并发任务达到 10 个以后,再有触发的任务就无法被执行了,只能等待有空闲线程的时候才能得到执行。因此有些 trigger 就可能被 misfire。但是必须指出一点,这个初始线程数并不是越大越好。当并发线程太多时,系统整体性能反而会下降,因为系统把很多时间花在了线程调度上。根据一般经验,这个值在 10 -- 50 比较合适。

对于一些注重性能的线程池来说,会根据实际线程使用情况进行动态调整,例如初始线程数,最大线程数,空闲线程数等。读者在应用中,如果有更好的线程池,则可以在配置文件中通过下面参数替换 SimpleThreadPool:org.quartz.threadPool.class = myapp.GreatThreadPool。

应用四:如何处理 Misfired 任务

在 Quartz 应用中,misfired job 是经常遇到的情况。一般来说,下面这些原因可能造成 misfired job:

1)系统因为某些原因被重启。在系统关闭到重新启动之间的一段时间里,可能有些任务会被 misfire;

2)Trigger 被暂停(suspend)的一段时间里,有些任务可能会被 misfire;

3)线程池中所有线程都被占用,导致任务无法被触发执行,造成 misfire;

4)有状态任务在下次触发时间到达时,上次执行还没有结束;

为了处理 misfired job,Quartz 中为 trigger 定义了处理策略,主要有下面两种:

MISFIRE_INSTRUCTION_FIRE_ONCE_NOW:针对 misfired job 马上执行一次;

MISFIRE_INSTRUCTION_DO_NOTHING:忽略 misfired job,等待下次触发;

建议读者在应用开发中,将该设置作为可配置选项,使得用户可以在使用过程中,针对已经添加的 tirgger 动态配置该选项。

应用五:如何保留已经结束的 Trigger

在 Quartz 中,一个 tirgger 在最后一次触发完成之后,会被自动删除。Quartz 默认不会保留已经结束的 trigger,如下面 Quartz 源代码所示:

图 15. executionComplete( ) 源码

图 15. executionComplete( ) 源码

但是在实际应用中,有些用户需要保留以前的 trigger,作为历史记录,或者作为以后创建其他 trigger 的依据。如何保留结束的 trigger 呢?

一个办法是应用开发者自己维护一份数据备份记录,并且与 Quartz 原表的记录保持一定的同步。这个办法实际操作起来比较繁琐,而且容易出错,不推荐使用。

另外一个办法是通过修改并重新编译 Quartz 的 trigger 类,修改其默认的行为。我们以 org.quartz.SimpleTrigger 为例,修改上面代码中 if (!mayFireAgain()) 部分的代码如下:

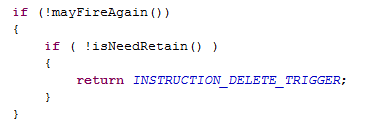

图 16. 修改 executionComplete( ) 源码

图 16. 修改 executionComplete( ) 源码

另外我们需要在 SimpleTrigger 中定义一个新的类属性:needRetain,如下所示:

图 17. 定义新属性 needRetain

图 17. 定义新属性 needRetain

在定义自己的 trigger 时,设置该属性,就可以选择是否在 trigger 结束时删除 trigger。如下代码所示:

图 18. 使用修改后的 SimpleTrigger

图 18. 使用修改后的 SimpleTrigger

有人可能会考虑通过定义一个新的类,然后继承 org.quartz.SimpleTrigger 类并覆盖 executionComplete( ) 方法来实现。但是这种方法是行不通的,因为 Quartz 内部在处理时会根据 trigger 的类型重新生成 SimpleTrigger 类的实例,而不是使用我们自己定义的类创建的实例。这一点应该是 Quartz 的一个小小的不足之处,因为它把扩展 trigger 的能力堵死了。好在 Quartz 是开源的,我们可以根据需要进行修改。
