提纲：
- 为什么要做仿真测试
- TCPCopy是如何工作的
- 实作：仿真测试的拓扑
- 实作：操作步骤
- 可能会遇到的问题
- ip_conntrack
- 少量丢包
- 离线重放
- 不提取7层信息
- 观测的性能指标
一、为什么要做仿真测试
线下的传统压力测试，难以模拟真实流量，尤其难以模拟正常流量混杂着各色异常流量。所以，线下压得好好的系统，上线后可能某天突然雪崩，说好能支撑 5 倍流量的系统重构，也许流量一翻倍就彻底挂了。
但办法总比问题多。
系统重构或重要变更上线前，可以拷贝线上真实流量，实时模拟线上流量，甚至可以放大真实流量，进行压力测试，以评估系统承载能力。
反过来也可以这样，如果线上跑着跑着发现有性能瓶颈，但线下环境难以复现，还不如把真实流量拷贝到线下重放，毕竟线下环境便于上各种排查手段，重放几遍都行，直到找到问题。
所以本次基于 Varnish 的商品详情页静态化在上线前，做了仿真压测。
如何实时拷贝线上真实流量呢？
TCPCopy。
2010年，网易技术部的 王斌 在王波的工作基础上开发了 TCPCopy - A TCP Stream Replay Tool。2011年9月开源。当前版本号是 1.0.0。很多公司的模拟在线测试都是基于 TCPCopy 做的，如一淘。
TCPCopy 是一种请求复制（复制基于 TCP 的 packets）工具 ，通过复制在线数据包，修改 TCP/IP 头部信息，发送给测试服务器，达到欺骗测试服务器的TCP 程序的目的，从而为欺骗上层应用打下坚实基础。
二、TCPCopy是如何工作的
王斌讲过，基于 Server 的请求回放领域，一般分为离线回放和在线实时复制两种。
其中请求实时复制，一般可以分为两类：
1）基于应用层的请求复制 ，
2）基于底层数据包的请求复制。
如果从应用层面进行复制，比如基于服务器的请求复制，实现起来相对简单，但也存在着若干缺点：
1）请求复制从应用层出发，穿透整个协议栈，这样就容易挤占应用的资源，比如宝贵的连接资源 ，
2）测试跟实际应用耦合在一起，容易影响在线系统，
3）也因此很难支撑压力大的请求复制，
4）很难控制网络延迟。
而基于底层数据包的请求复制，可以做到无需穿透整个协议栈，路程最短的，可以从数据链路层抓请求包，从数据链路层发包，路程一般的，可以在IP层抓请求包，从IP层发出去，不管怎么走，只要不走TCP，对在线的影响就会小得多。这也就是 TCPCopy 的基本思路。
从传统架构的 rawsocket+iptable+netlink，到新架构的 pacp+route，它经历了三次架构调整，现如今的 TCPCopy 分为三个角色：
- Online Server(OS)：上面要部署 TCPCopy，从数据链路层(pcap 接口)抓请求数据包，发包是从IP层发出去；
- Test Server(TS)：最新的架构调整把 intercept (拦截) 的工作从 TS 中 offload 出来。TS 设置路由信息，把 被测应用 的需要被捕获的响应数据包信息路由到 AS；
- Assistant Server(AS)：这是一台独立的辅助服务器，原则上一定要用同网段的一台闲置服务器来充当辅助服务器。AS 在数据链路层截获到响应包，从中抽取出有用的信息，再返回给相应的 OS 上的 tcpcopy 进程。
请配合下图1理解：

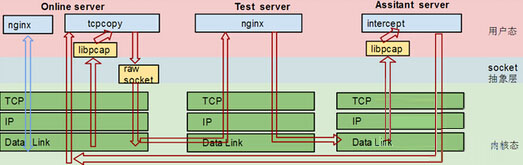

图1 三个角色的数据流转方式
Online Server 上的抓包：
tcpcopy 的新架构在 OS 上抓请求数据包默认采用 raw socket input 接口抓包。王斌则推荐采用 pcap 抓包，安装命令如下：
./configure --enable-advanced --enable-pcap make make install
这样就可以在内核态进行过滤，否则只能在用户态进行包的过滤，而且在 intercept 端或者 tcpcopy 端设置 filter（通过 -F 参数，类似 tcpdump 的 filter），达到起多个实例来共同完成抓包的工作，这样可扩展性就更强，适合于超级高并发的场合。
为了便于理解 pcap 抓包，下面简单描述一下 libpcap 的工作原理。
一个包的捕捉分为三个主要部分：
- 面向底层包捕获，
- 面向中间层的数据包过滤，
- 面向应用层的用户接口。
这与 Linux 操作系统对数据包的处理流程是相同的（网卡->网卡驱动->数据链路层->IP层->传输层->应用程序）。包捕获机制是在数据链路层增加一个旁路处理（并不干扰系统自身的网络协议栈的处理），对发送和接收的数据包通过Linux内核做过滤和缓冲处理，最后直接传递给上层应用程序。如下图2所示：

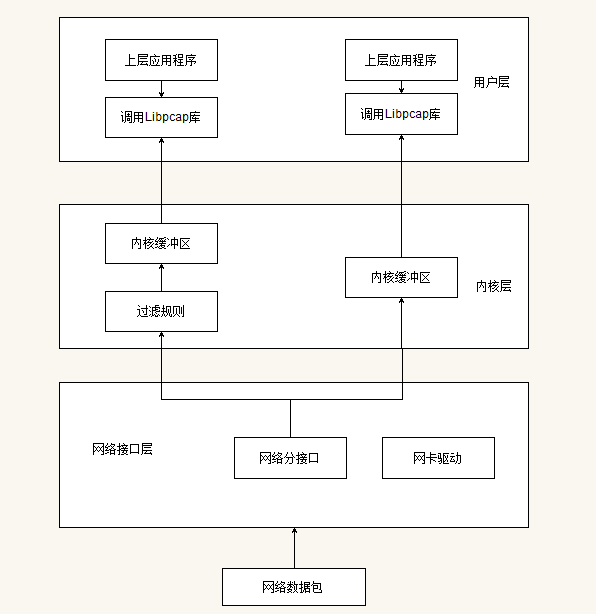

图2 libpcap的三部分
Online Server 上的发包：
如图1所示，新架构和传统架构一样，OS 默认使用 raw socket output 接口发包，此时发包命令如下：
./tcpcopy -x 80-测试机IP:测试机应用端口 -s 服务器IP -i eth0
其中 -i 参数指定 pcap 从哪个网卡抓取请求包。
此外，新架构还支持通过 pcap_inject（编译时候增加--enable-dlinject）来发包。
Test Server 上的响应包路由：
需要在 Test Server 上添加静态路由，确保被测试应用程序的响应包路由到辅助测试服务器，而不是回包给 Online Server。
Assistant Server 上的捕获响应包：
辅助服务器要确保没有开启路由模式 cat /proc/sys/net/ipv4/ip_forward，为0表示没有开启。
辅助服务器上的 intercept 进程通过 pcap 抓取测试机应用程序的响应包，将头部抽取后发送给 Online Server 上的 tcpcopy 进程，从而完成一次请求的复制。
三、实战：仿真测试的拓扑
下面将列出本次仿真测试的线上环境拓扑图。
环境如下：
- Online Server
- 4个生产环境 Nginx
- 172.16.***.110
- 172.16.***.111
- 172.16.***.112
- 172.16.***.113
- 4个生产环境 Nginx
- Test Server
- 一个镜像环境的 Nginx
- 172.16.***.52
- 一个镜像环境的 Nginx
- Assistant Server
- 镜像环境里的一台独立服务器
- 172.16.***.53
- 镜像环境里的一台独立服务器
拓扑如图3所示：

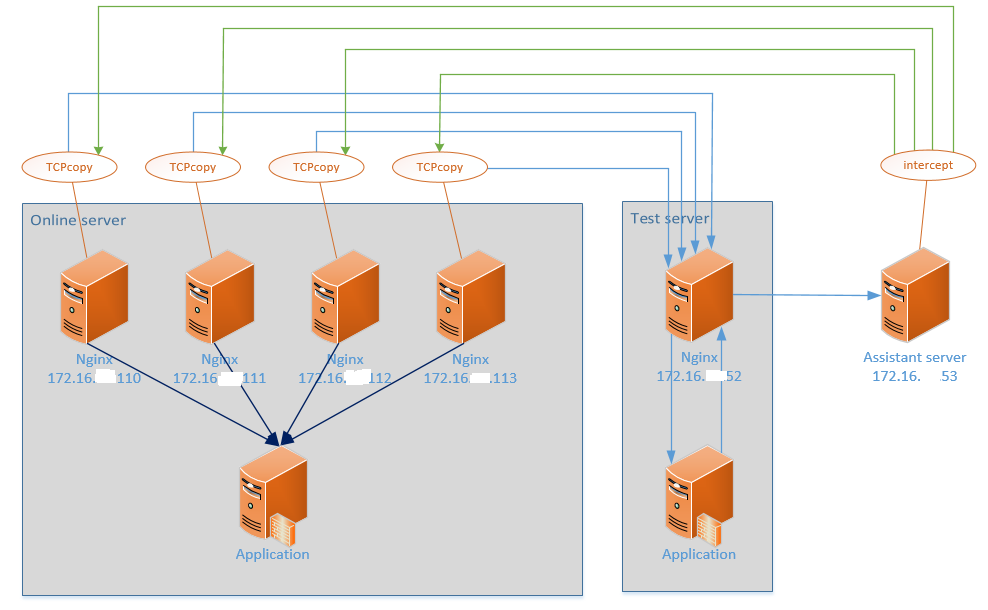

图3 压测环境拓扑
它的数据流转顺序如下图4所示：
图4 压测环境的数据流转顺序
四、实战：操作步骤
下面分别列出在 Online Server/Test Server/Assistant Server 上的操作步骤。
3.1 Online Server 上的操作：
下载并安装 tcpcopy 客户端；
git clone http://github.com/session-replay-tools/tcpcopy ./configure make && make install
安装完成后的各结构目录：
Configuration summary
tcpcopy path prefix: "/usr/local/tcpcopy"
tcpcopy binary file: "/usr/local/tcpcopy/sbin/tcpcopy"
tcpcopy configuration prefix: "/usr/local/tcpcopy/conf"
tcpcopy configuration file: "/usr/local/tcpcopy/conf/plugin.conf"
tcpcopy pid file: "/usr/local/tcpcopy/logs/tcpcopy.pid"
tcpcopy error log file: "/usr/local/tcpcopy/logs/error_tcpcopy.log"
运行 tcpcopy 客户端，有几种可选方式：
./tcpcopy -x 80-172.16.***.52:80 -s 172.16.***.53 -d #全流量复制 ./tcpcopy -x 80-172.16.***.52:80 -s 172.16.***.53 -r 20 -d #复制20%的流量 ./tcpcopy -x 80-172.16.***.52:80 -s 172.16.***.53 -n 2 -d #放大2倍流量
3.2 Test Server 上的操作：
添加静态路由：
route add -net 0.0.0.0/0 gw 172.16.***.53
3.3 Assistant Server 上的操作：
下载并安装 intercept 服务端；
git clone http://github.com/session-replay-tools/intercept ./configure make && make install
安装完成后的各结构目录：
Configuration summary
intercept path prefix: "/usr/local/intercept"
intercept binary file: "/usr/local/intercept/sbin/intercept"
intercept configuration prefix: "/usr/local"
intercept configuration file: "/usr/local/intercept/"
intercept pid file: "/usr/local/intercept/logs/intercept.pid"
intercept error log file: "/usr/local/intercept/logs/error_intercept.log"
运行 intercept 服务端；
./intercept -i eth0 -F 'tcp and src port 80' -d

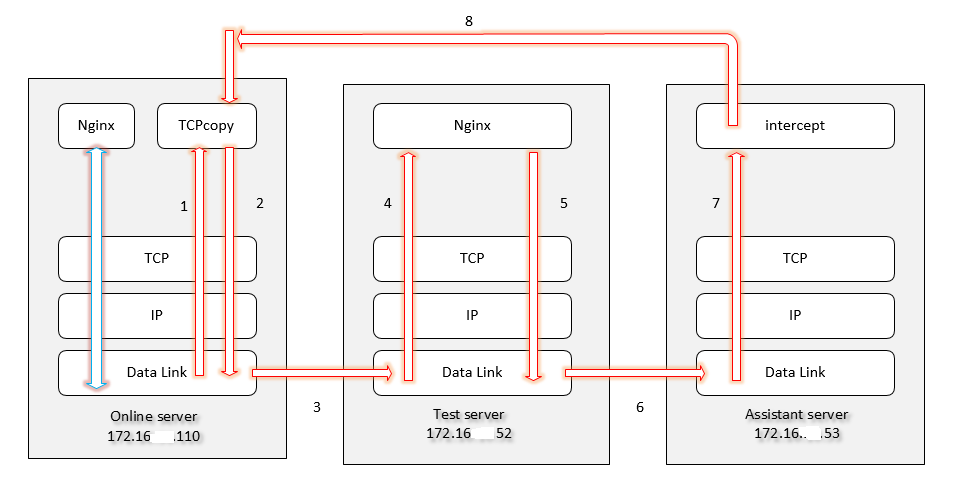

图5 生产环境和镜像环境数据传输流程图
对照上图5，再简单解释一下工作原理：
- TCPcopy 从数据链路层 copy 端口请求，然后更改目的 ip 和目的端口。
- 将修改过的数据包传送给数据链路层，并且保持 tcp 连接请求。
- 通过数据链路层从 online server 发送到 test server。
- 在数据链路层解封装后到达 nginx 响应的服务端口。
- 等用户请求的数据返回结果后，回包走数据链路层。
- 通过数据链路层将返回的结果从 test server 发送到 assistant server。注：test server 只有一条默认路由指向 assistant server。
- 数据到达 assistant server 后被 intercept 进程截获。
- 过滤相关信息将请求状态发送给 online server 的 tcpcopy，关闭 tcp 连接。
五、可能会遇到的问题
王斌自己讲：要想用好 tcpcopy，需要熟悉系统知识，包括如何高效率抓包，如何定位系统瓶颈，如何部署测试应用系统，如何抓包分析。常见问题有：1）部署测试系统不到位，耦合线上系统，2）忽视系统瓶颈问题，3）不知道如何定位问题，4）资源不到位，资源紧张引发的问题 。
1）ip_conntrack
2014年6月，微博的唐福林曾说：“Tcpcopy 引流工具是线上问题排查的绝佳之选，但使用者很少有人去关注开启 tcpcopy 服务时，同时会开启 ip_conntrack 内核模块，这个模块负责追踪所有 tcp 链接的状态，而且它的内部存储有长度限制，一旦超过，所有新建链接都会失败。”
王斌则 回应说：“开启 tcpcopy，自身不会去开启 ip_conntrack 内核模块。开不开启 ip_conntrack 内核模块，是用户自己决定的，跟 tcpcopy 没关系。”他还建议：“当连接数量非常多的时候，本身就应该关闭 ip_conntrack，否则严重影响性能。至于 tcpcopy，默认是从 ip 层发包的，所以也会被 ip_conntrack 干涉，文档中也有描述，其实也可以采用 --enable-dlinject 来发包，避开ip层的ip_conntrack。如果没有报“ip_conntrack: table full, dropping packet”，一般无需去操心ip_conntrack。”以及“线上连接不多的场合，开启 ip_conntrack 并没有问题。线上连接比较多的场合，最好关闭 ip_conntrack，或者对线上应用系统端口设置 NOTRACK，至少我周围的系统都是这样的，这是为性能考虑，也是一种好的运维习惯。”
2）少量丢包
如何发现 TCPCopy 丢包多还是少呢？
王斌自己称，在某些场景下，pcap 抓包丢包率会远高于 raw socket 抓包，因此最好利用 pf_ring 来辅助或者采用 raw socket 来抓包。
丢包率需要在测试环境中按照定量请求发送进行对比才能展开计算，另外还需要对日志内容进行分析，有待测试。
3）离线重放
tcpcopy 有两种工作模式：
1）实时拷贝数据包；
2）通过使用 tcpdump 等抓包生成的文件进行离线（offline）请求重放。
本次仿真测试，没有试验成功第二种工作模式，留待以后进一步研究。
4）不提取 7 层信息
会议上曾提出按域名区分拷贝流量，省得把不在本次压测范围内的工程打挂，但 tcpcopy 的原理是在 ip 层拷贝，不提取 7 层的信息，也就是说，在我们的 Nginx*4 上部署 TCPCopy，只能是将所有流量拷贝到镜像环境的 Nginx 上。反正没有配置对应的 server，或者 server 停掉，这种处理不了的流量就丢弃掉。
六、观测的性能指标
仿真压测时，需要记录下 Test Server 以及后端各种被压工程的性能指标。
本次压测，我们记录的指标有：
- Java 工程的访问次数，响应时间，平均响应时间，调用成功或失败，Web端口连接数；
- Web容器的 thread、memory 等情况；
- 虚拟机的 CPU-usage、Load-avg、io-usage 等；
- memcached/redis 等缓存集群的命中率等；
