Mendix敏捷开发零基础学习《二》

该章节的例子是基于【Mendix敏捷开发零基础学习《一》】的需求和例子来讲解。

一、Microflow微流

1、引言

Mendix的Microflow微流其实是我们处理程序逻辑的一种方式。微流可以执行诸如创建和更新对象，显示页面以及做出选择之类的动作。这是表达传统上以文本程序代码结尾的可视化方式。

2、常见的功能

图形	名称	描述
	开始节点	开始事件是微流的起点。一个微流只能有一个启动事件。
	结束节点	结束事件定义微流将停止的位置。在某些情况下，取决于微流的返回类型，必须指定一个值。可以有多个结束事件。
	判断节点	决策根据条件做出决策，并且仅遵循一个流出流。微流中没有并行执行。
	合并节点	合并可用于将多个序列流合并为一个。如果在微流中做出选择，然后需要完成一些常见的工作，则可以使用合并将两个（或更多）路径合并。
	任务节点	任务节点是在微流中需要处理的任务
	参数节点	在触发微流的位置填充参数
	顺序流	顺序流是将事件，活动，决策和彼此合并的箭头。它们共同定义了微流程中的执行顺序。
	注释流程	关联是可用于将注释连接到另一个元素的连接。

这里就不一一列举了，具体的参见：官网地址。

3、微流可以做那些事情？

3.1 举例1（用微流打开新增页面）

基于【Mendix敏捷开发零基础学习《一》】章节我们继续来学习，我们创建完培训活动的功能模块以后，可以在列表页增加一个新增的按钮。然后调用微流来实现展示页面。接下来开始操作：

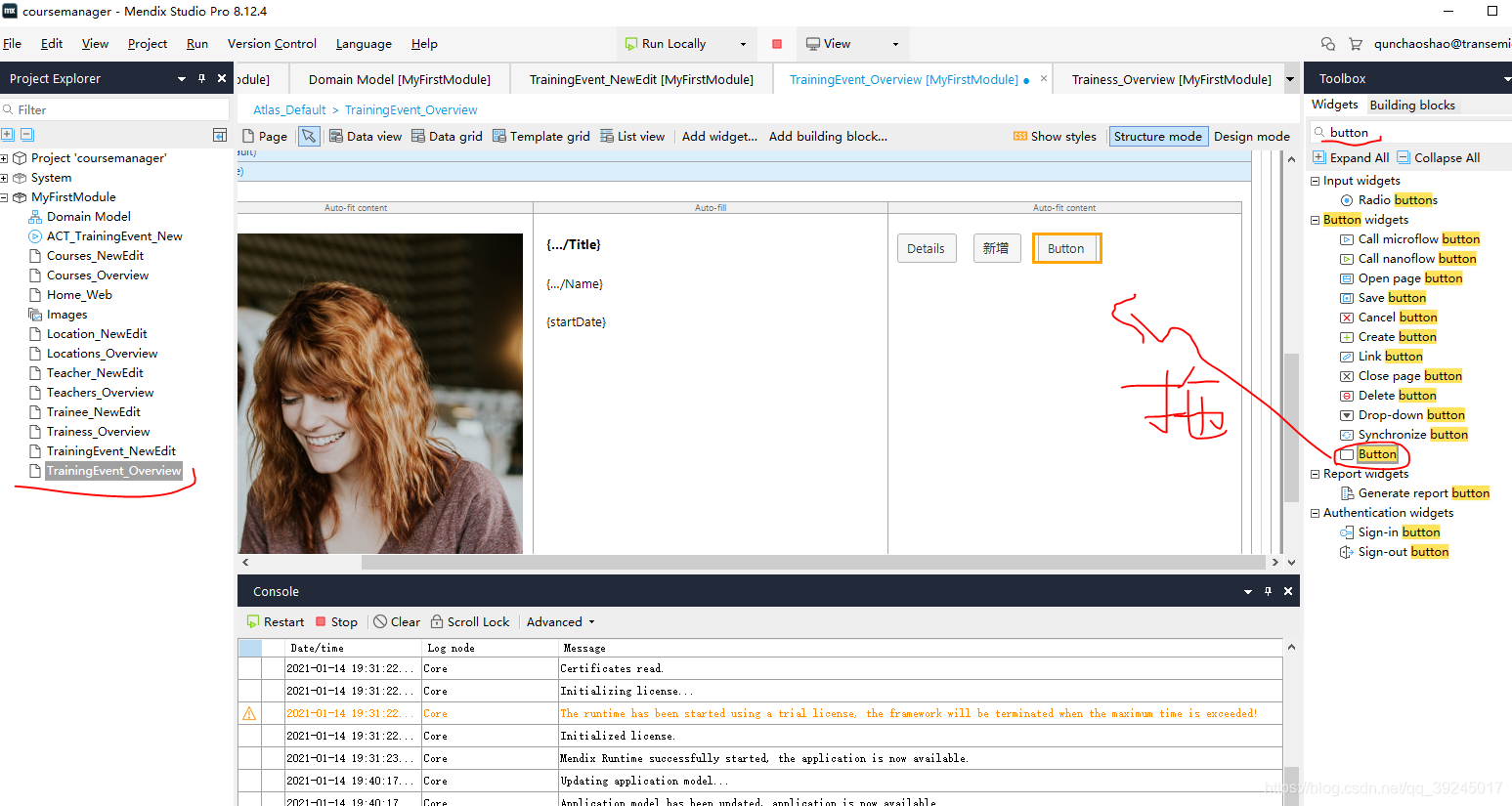

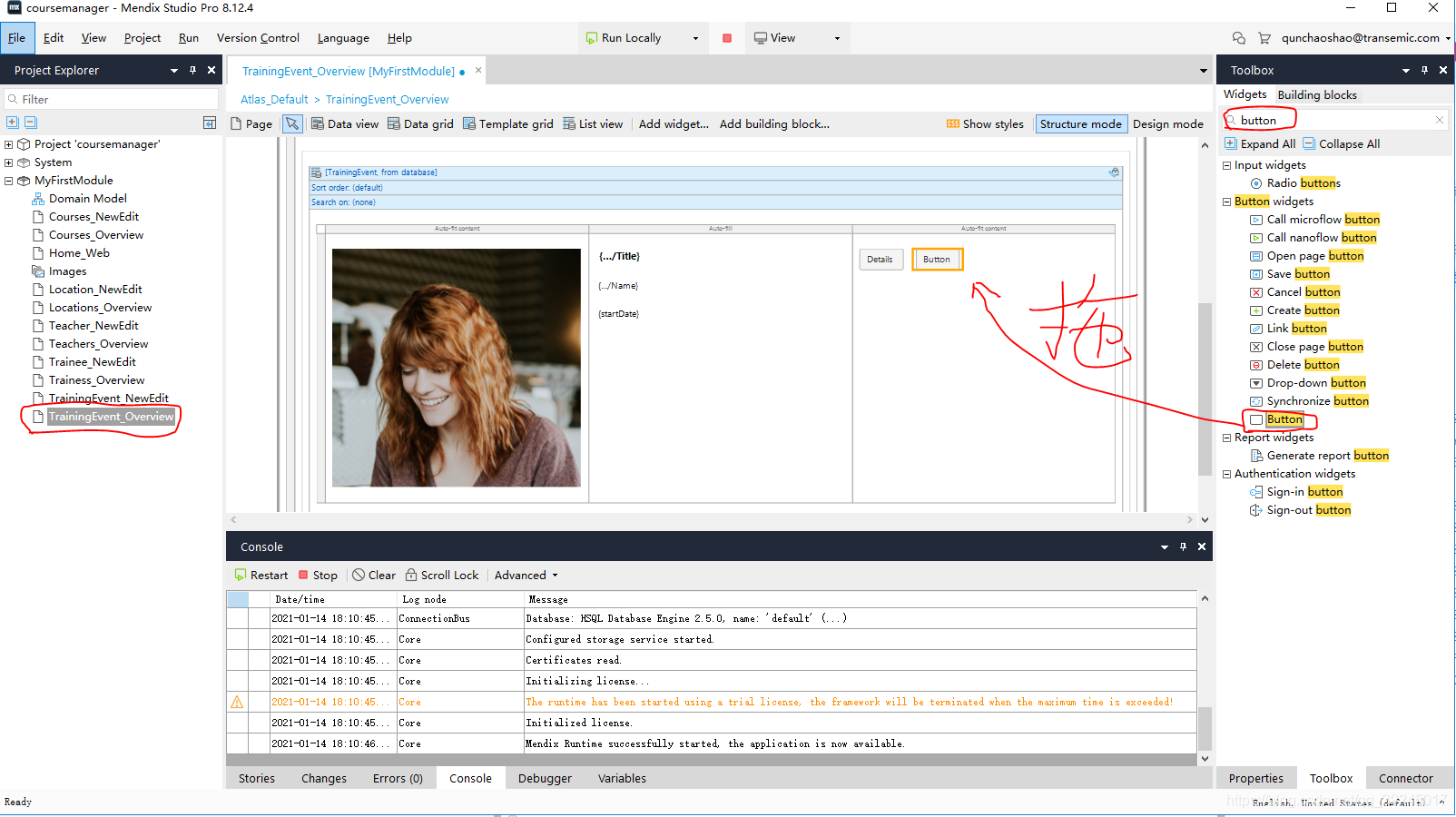

双击目录树中的TrainingEvent_Overview 培训活动 列表页，在3号区域的Toolbox中的widgets搜索框中搜索button，找到空白button然后拖入到列表页。

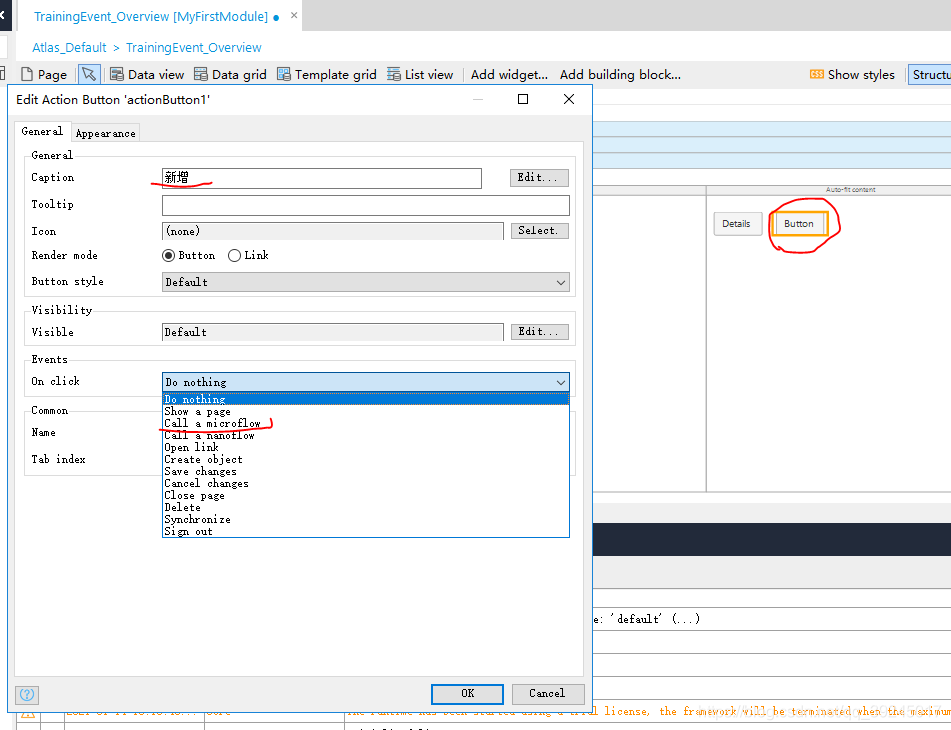

然后双击拖入的按钮Button，修改coption选项（按钮名称）为新增，修改On click下拉框为Call a microflow，创建一个微流。
在弹出的页面选择New按钮，新建微流。

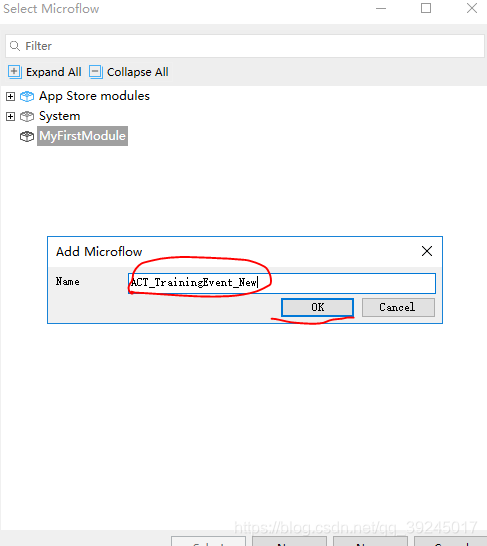

在新弹出的窗口输入Name选项ACT_TrainingEvent_New（遵循微流命名规范），然后点击OK->Ok按钮，即可完成创建。

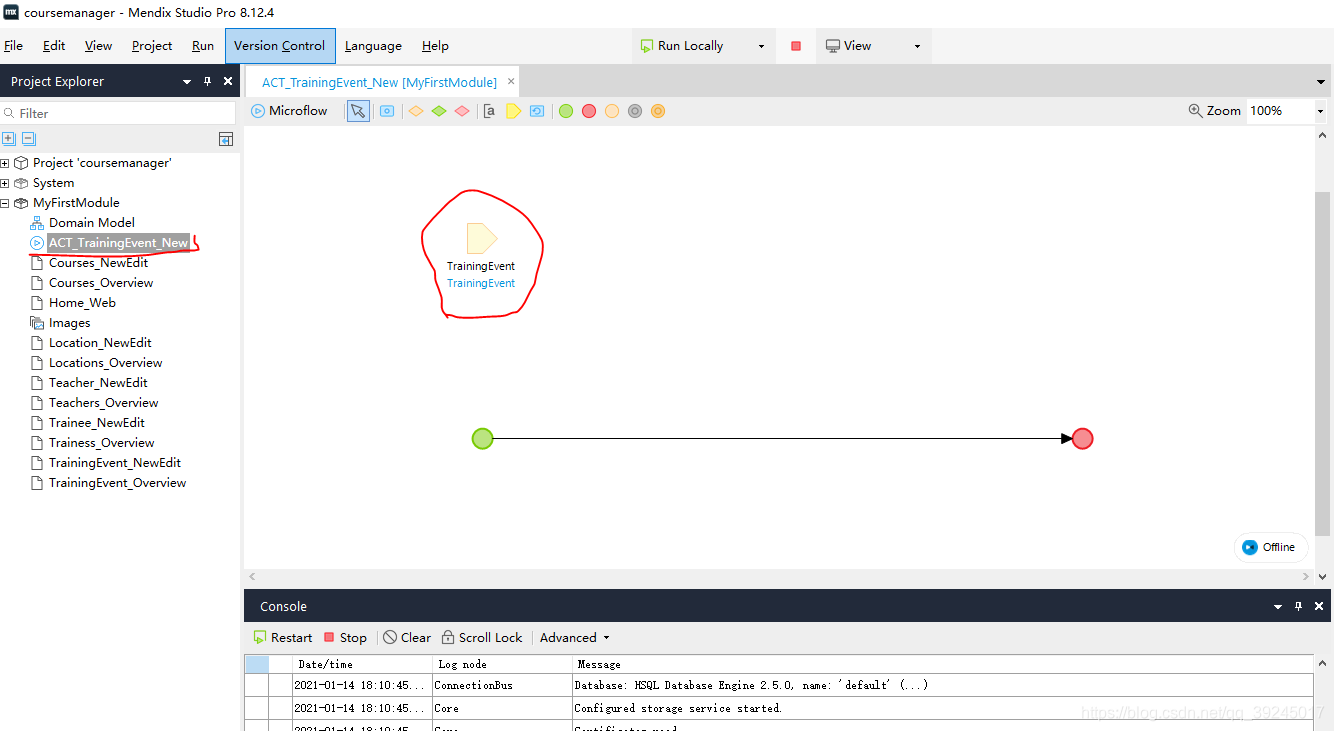

然后我们就看到目录树中新增了一个微流ACT_TrainingEvent_New，双击该页面，我们可以看到微流的工作台，图中圆圈内的内容是我们刚才创建的新增按钮所在的数据源TrainingEvent，会自动带入到该微流作为常量来使用。

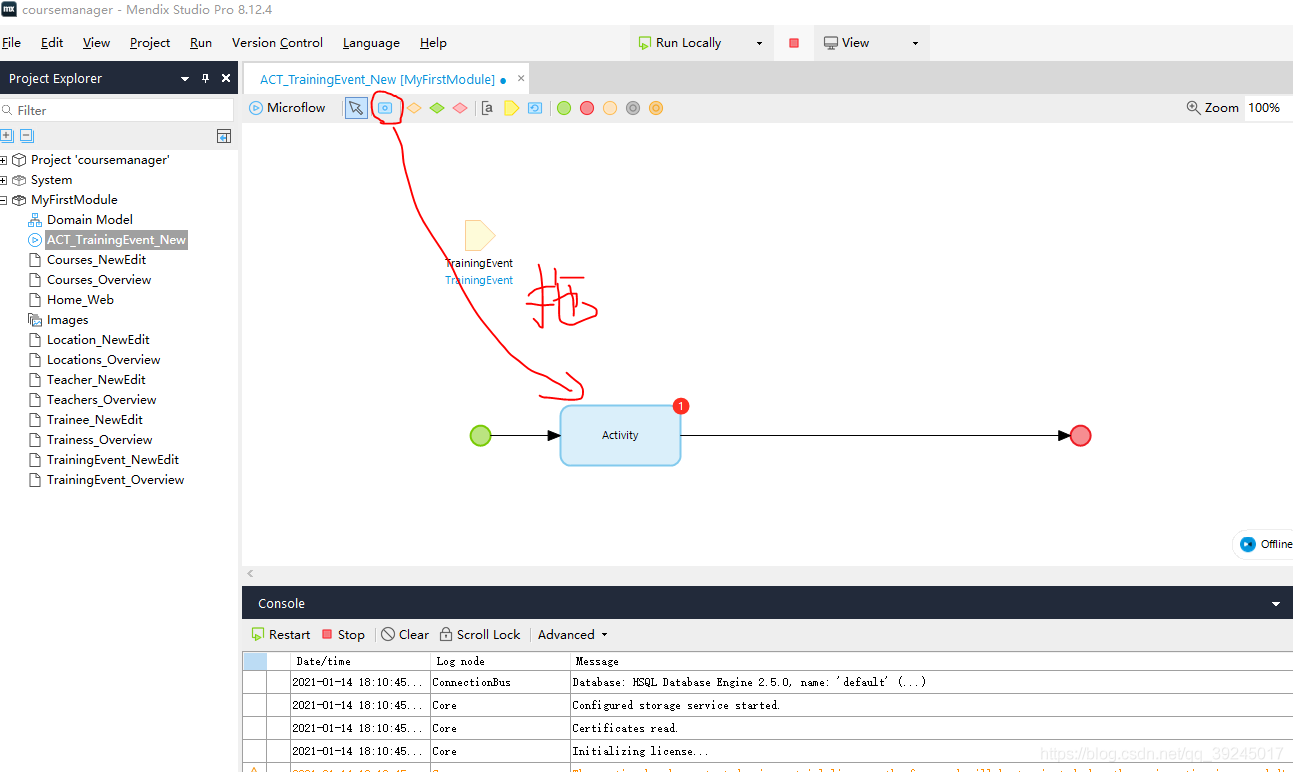

首先我们需要捋一下我们需要做的事情，第一获取TrainingEvent数据模型，第二展示新增页面。需求明确，开始做。首先鼠标单击下图圆圈中的任务节点拖入到顺序流中。

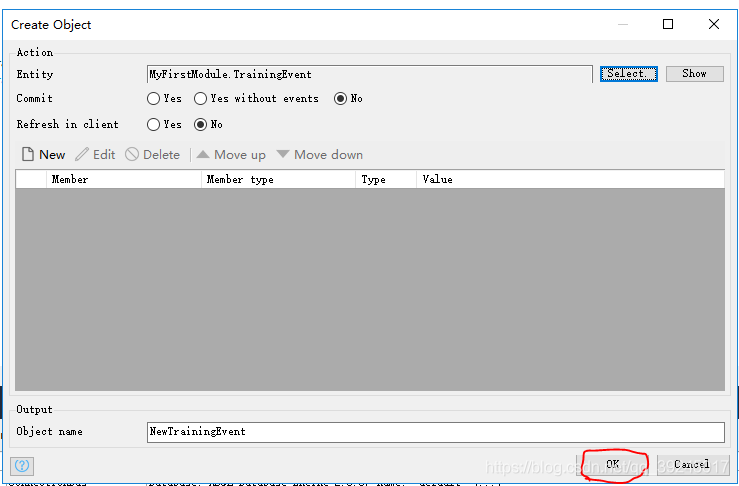

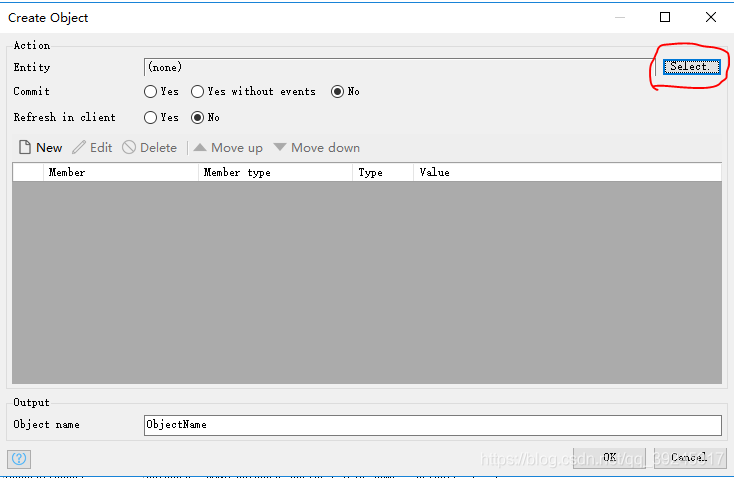

双击刚才拖入的任务节点，我们选择Object下的Create object，然后点击Select按钮。
在弹出的窗口中点击Select按钮，然后选择TrainingEvent数据源，然后点击Select->Ok按钮。

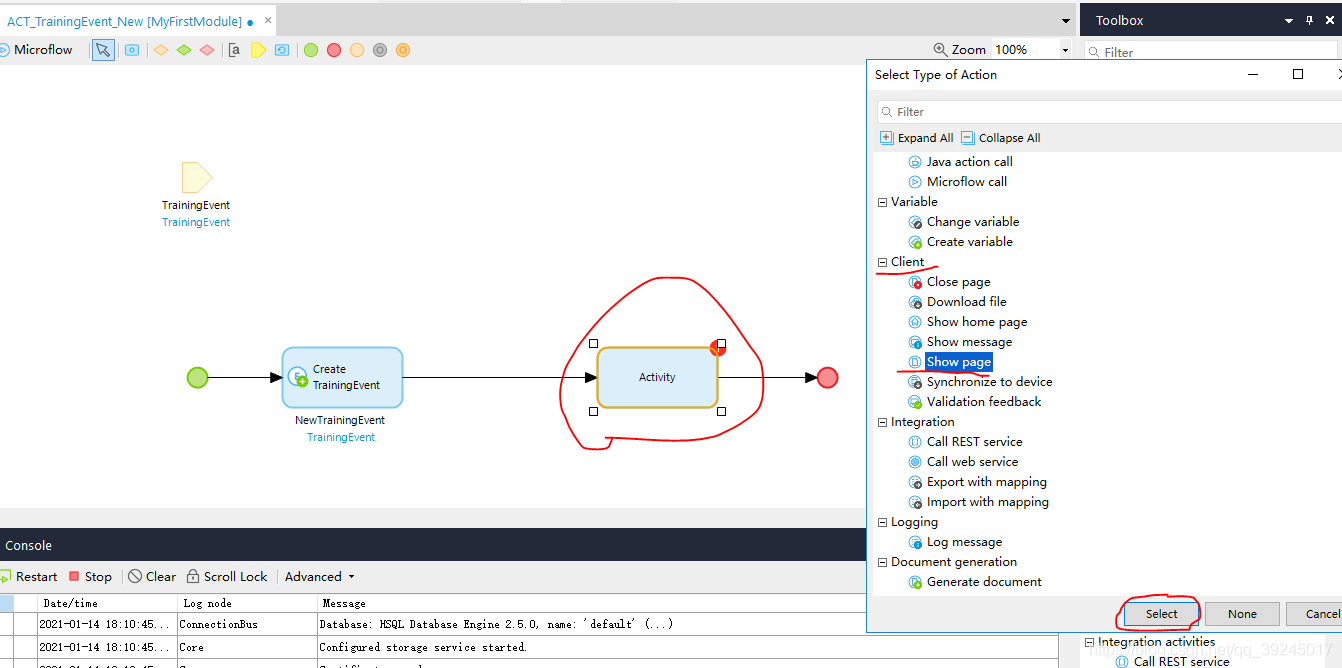

我们展示到新增页面，所以还需要拖入一个任务节点，双击拖入的节点，选择处理类型位Client下的Show page，然后点击Select按钮。

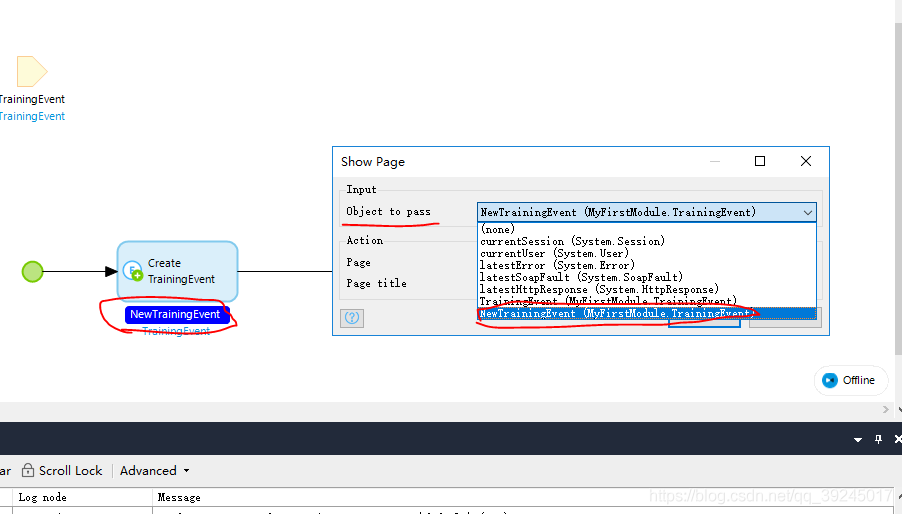

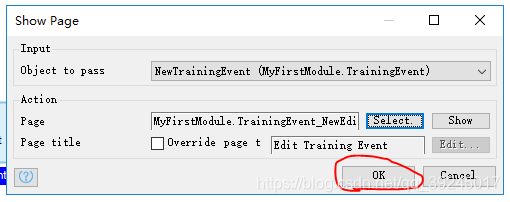

在弹出的窗口中Object to pass下拉框中选择我们刚才获取数据的节点NewTrainingEvent。

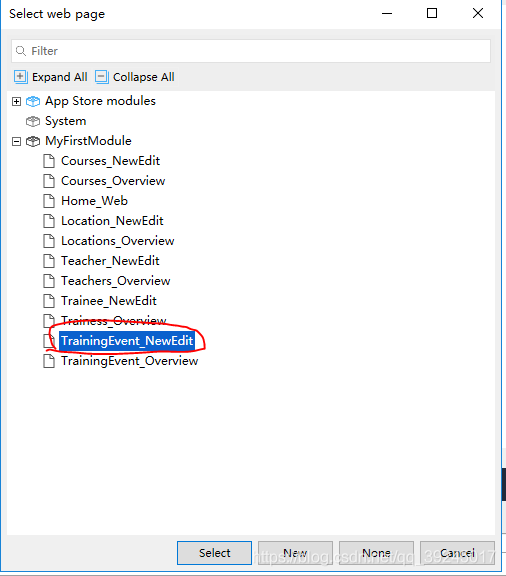

然后点击Select选择需要渲染的页面，我们这里是渲染新增页面，所以选择对应的TrainingEvent_NewEdit，然后点击Select->Ok按钮。

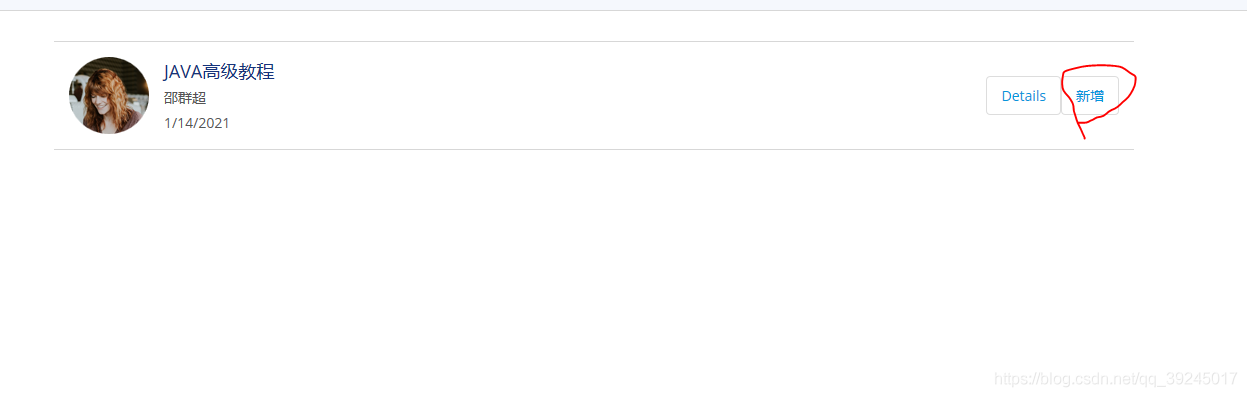

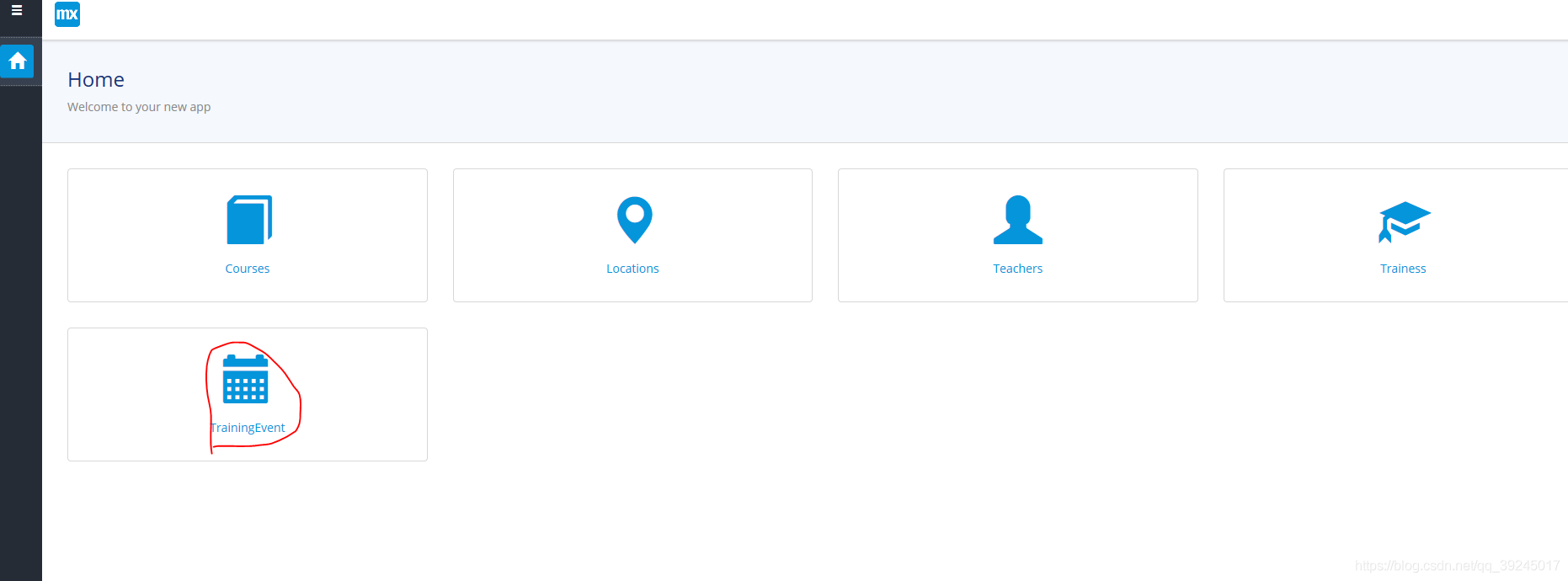

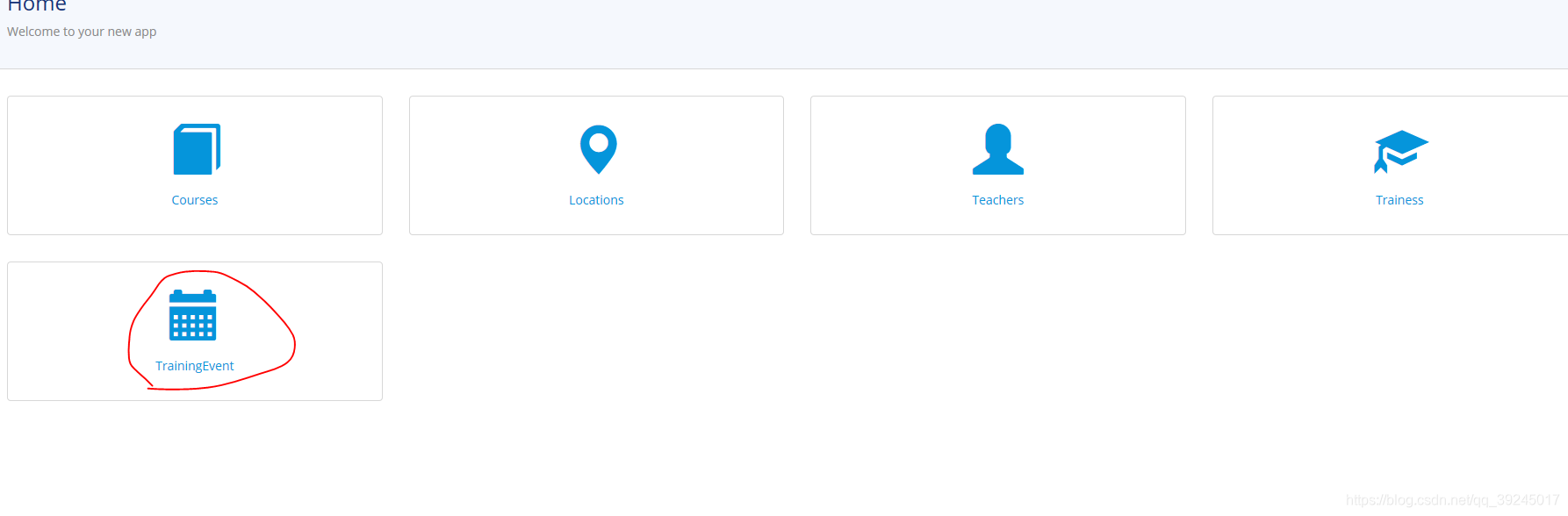

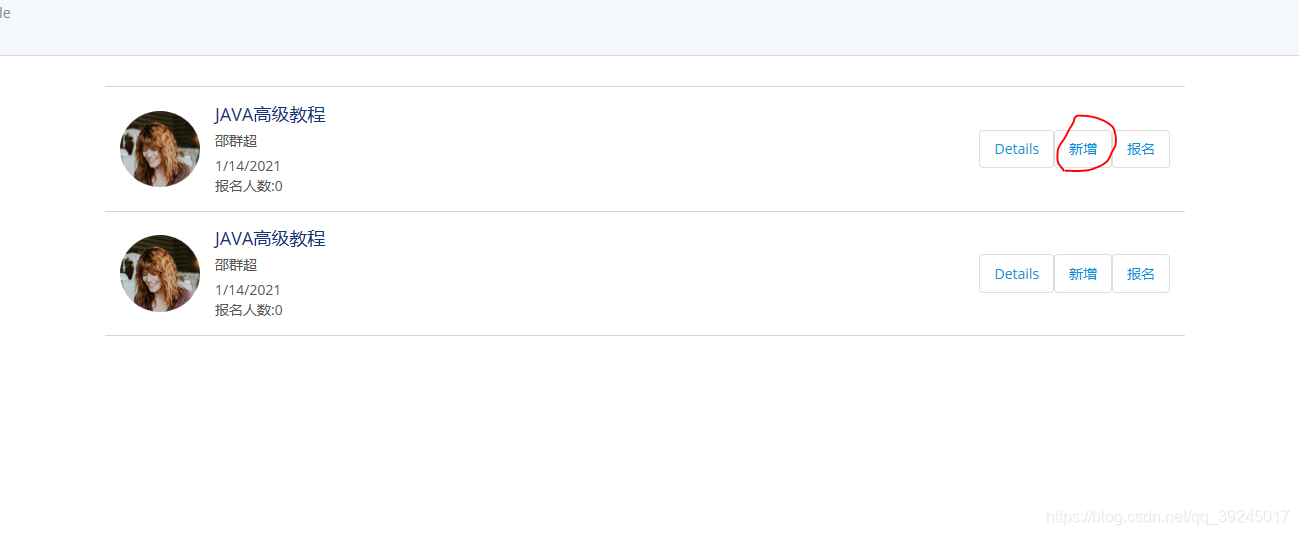

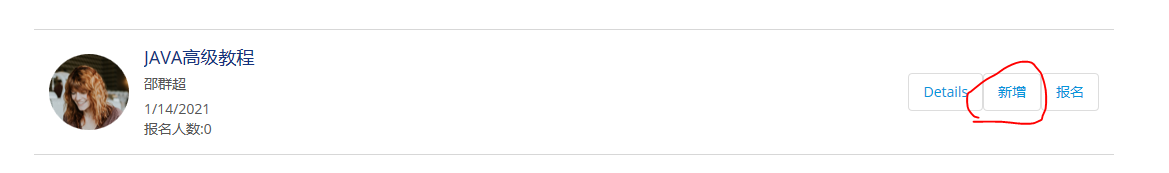

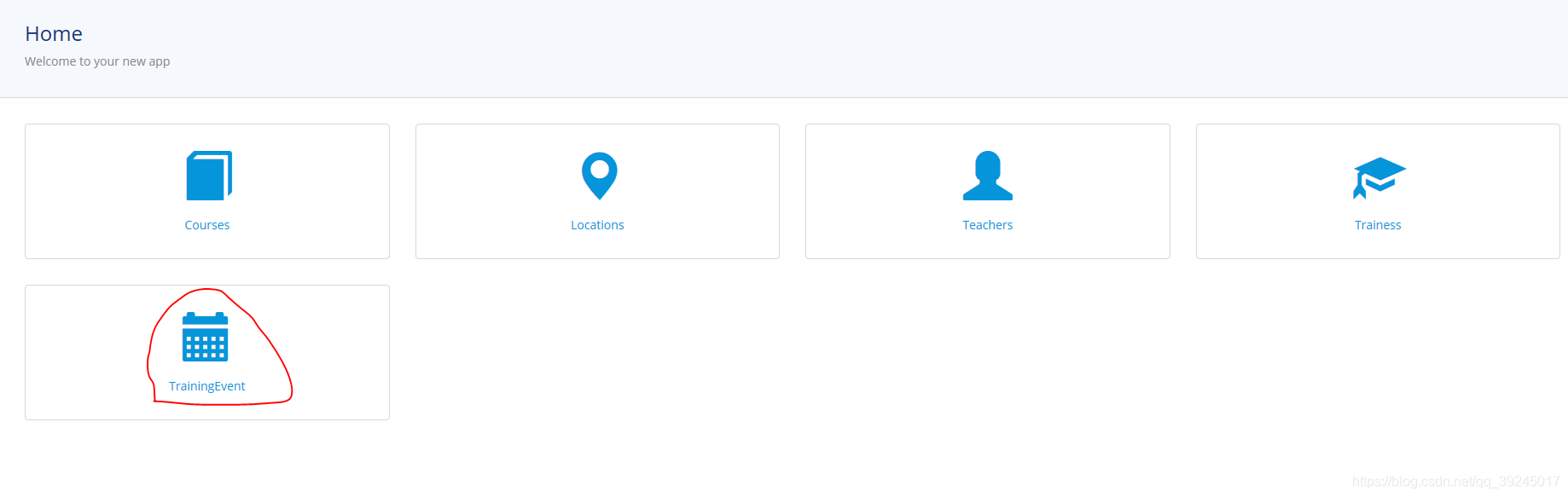

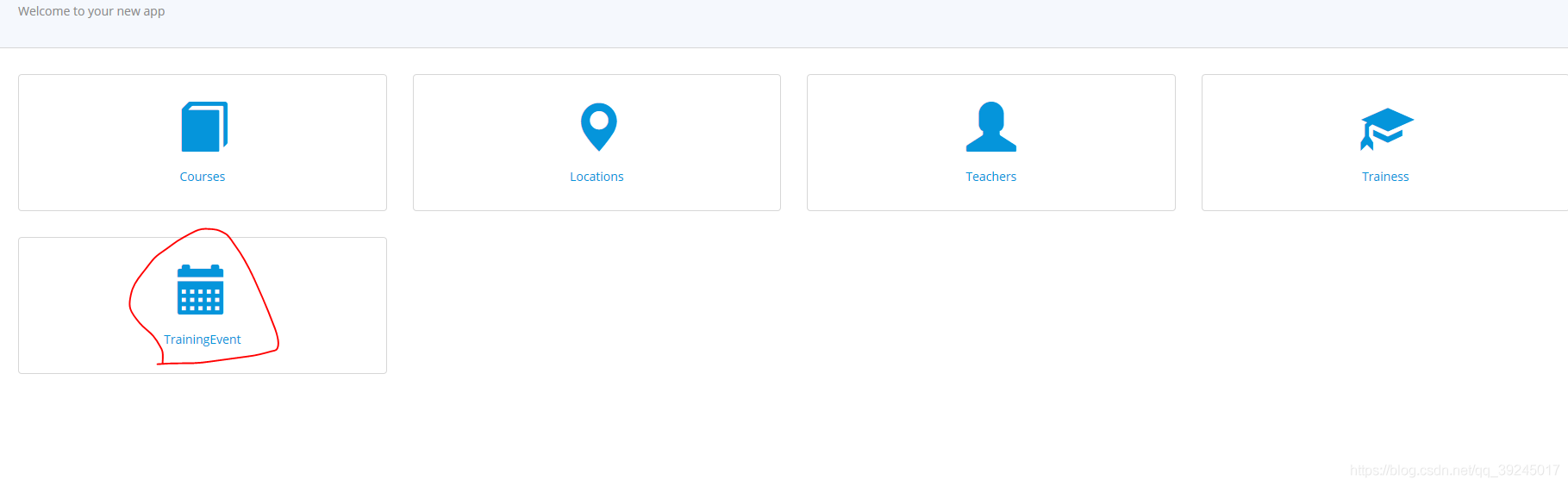

运行项目，我们进行预览，看通过微流是否打开创建的页面。点击菜单栏TrainingEvent，然后点击新增按钮，这时候我们发现，已经可以用微流打开页面了。

3.2 举例2（用微流做运算、触发器）

通过举例1我们接触到微流的应用场景，其实微流还可以做很多事情。我将一些常用的函数和运算公式罗列一下：

函数	备注	输入	输出
*	乘法运算	2*3	6
div	除法运算	3 div 5	0.6
:	除法运算	12 : 3	4.0
mod	计算一个数除以另一个的余数	23 mod 5	3
+	加法运算	-3 + 4	1
-	减法运算	5 - 4	1
parseInteger	接受字符串并将其解析为整数。	parseInteger(‘42’)	42
toString	将指定的值转换为字符串表示形式。	toString(1.4)	‘1.4’
addDays	该功能为日期增加了几天。	addDays(dateTime(2007, 1, 1, 1, 1, 1), 3)	“Mon Jan 04 01:01:01 CET 2007”
addWeeks	该功能在日期上增加了几周。	addWeeks(dateTime(2007, 1, 1, 1, 1, 1), 2)	“Mon Jan 15 01:01:01 CET 2007”
addMilliseconds	该函数向日期添加指定的毫秒数。	addMilliseconds(dateTime(2007, 1, 1, 1, 1, 1), 1400)	“Mon Jan 01 01:01:02:400 CET 2007”
addSeconds	该功能为日期添加指定的秒数。	addSeconds(dateTime(2007, 1, 1, 1, 1, 1), 2)	“Mon Jan 01 01:01:03 CET 2007”
addMinutes	该功能为日期增加了一些分钟。	addMinutes(dateTime(2007, 1, 1, 1, 1, 1), 3)	“Mon Jan 01 01:04:01 CET 2007”
addHours	该功能为日期增加了几个小时。	addHours(dateTime(2007, 1, 1, 1, 1, 1), 25)	“Mon Jan 02 02:01:01 CET 2007”

这里就不一一列举了，只列举常用的。需要更多请参考官方 Expressions

参考完以后，跳回addDays讲解点击跳转

3.2.1报名数量统计

3.2.1.1业务需求

那现在学校又有一个需求，管理员需要在活动信息报名模块，展示每一个活动报名了多少人。不需要他们再自己去数。想让程序去替代。

3.2.1.2.需求分析

根据分析我们可以分为几部分，第一部分是在用户报名时我们增加数量，第二部分用户取消报名时我们减少数量，第三部分将数量信息展示到页面。

3.2.1.3.项目实现

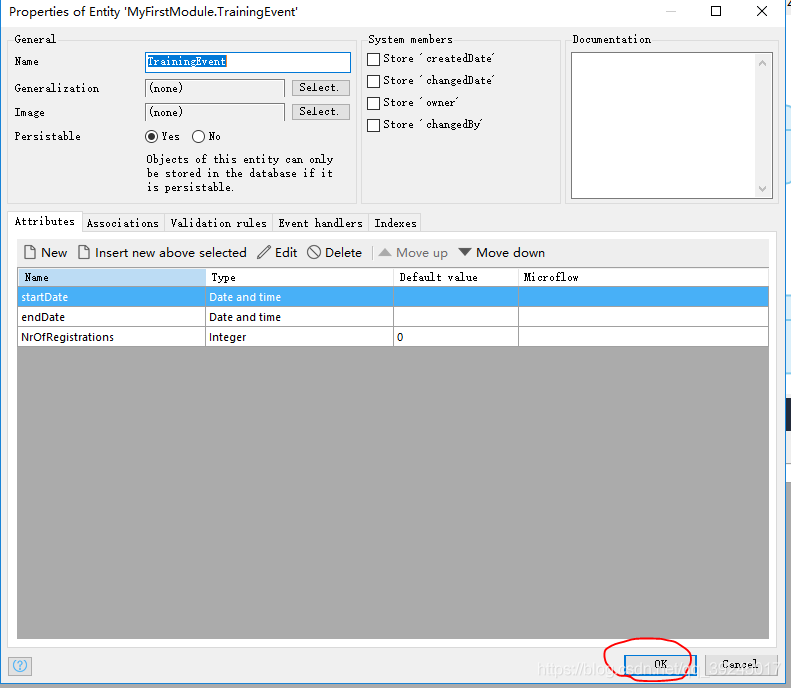

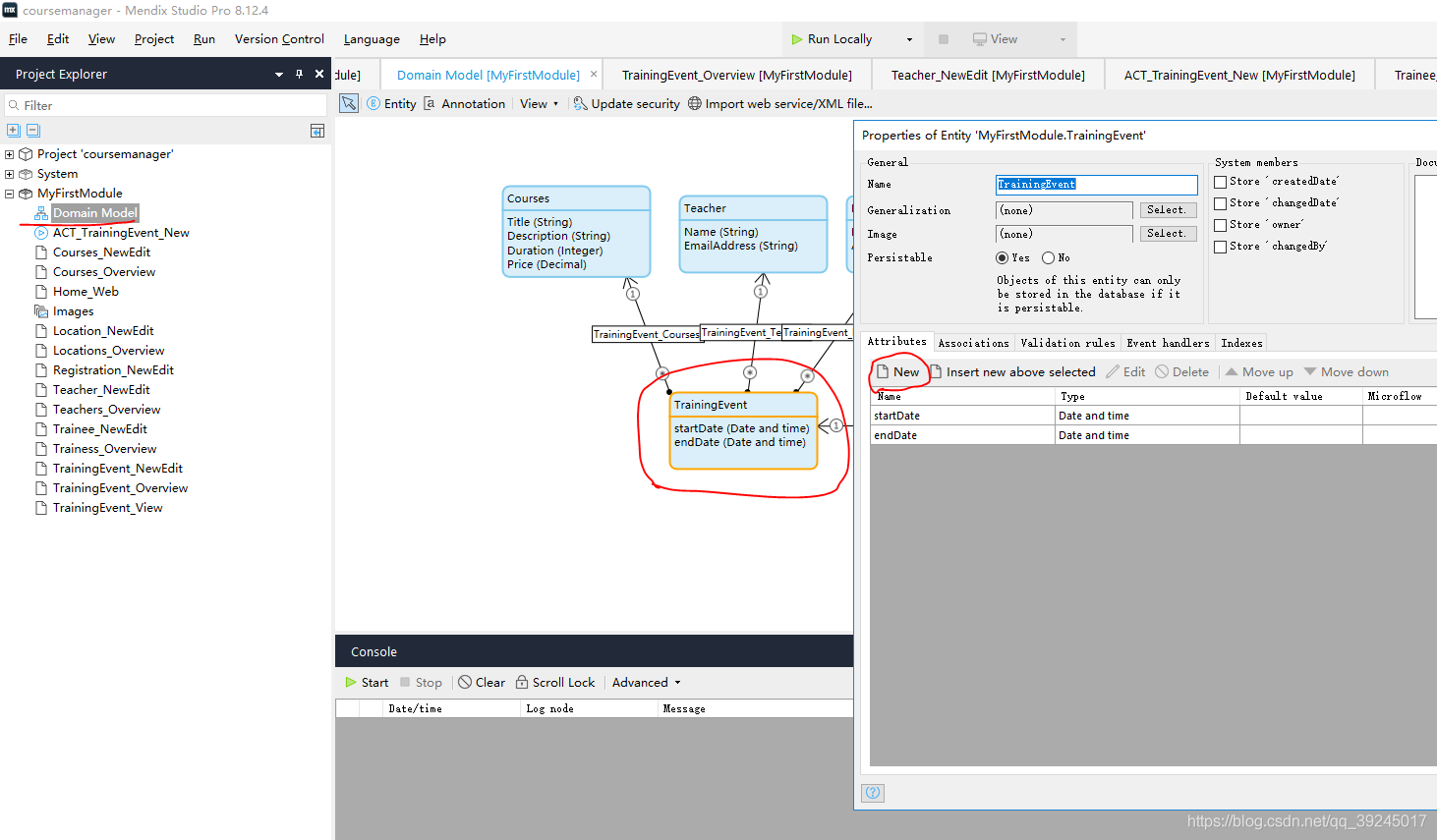

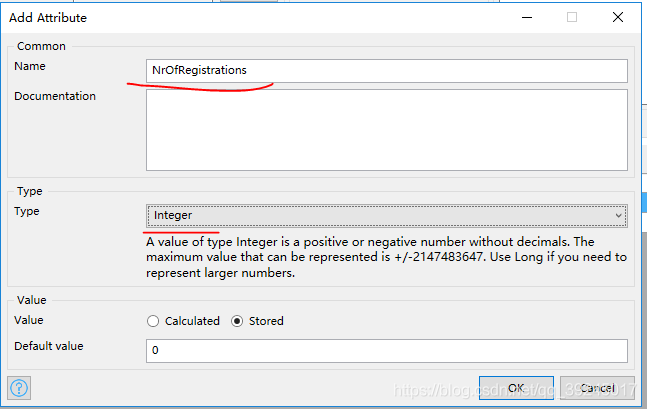

分析完毕，接下来我们开始实现，我们首先需要在我们活动详情(TrainingEvent)的数据模型中追加字段NrOfRegistrations，来记录报名人数。双击Domain Model，然后双击我们的TrainingEvent数据模型，然后点击New来新增字段。在弹出的窗口输入Name名称，数据类型选择Integer，然后点击OK->OK按钮。

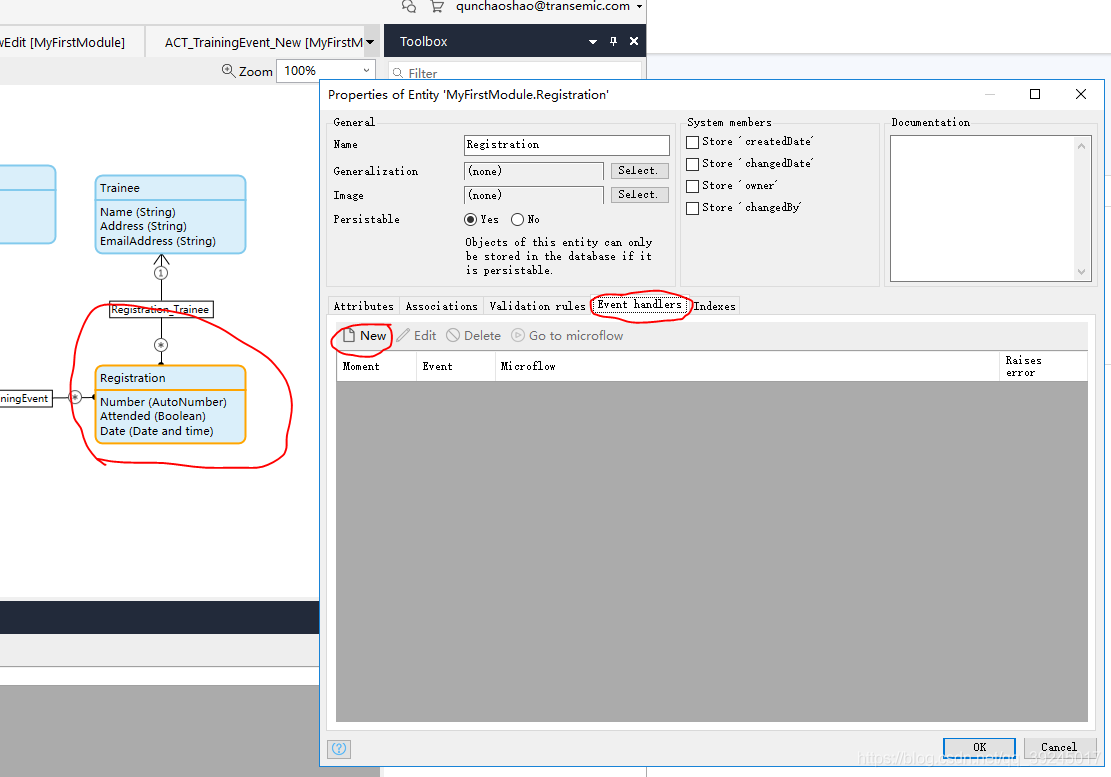

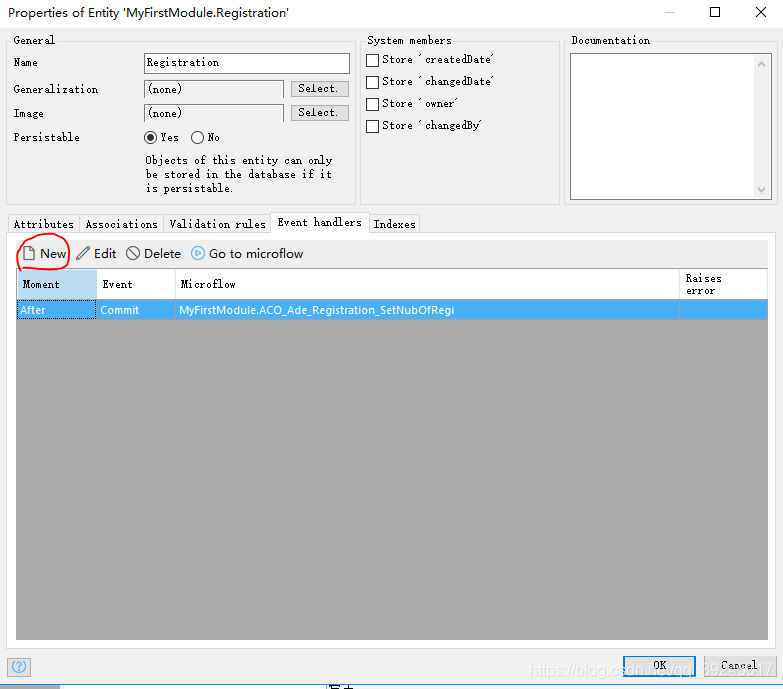

然后我们需要在报名人员新增和删除的时候去更新TrainingEvent数据模型中的NrOfRegistrations数量字段。我们双击报名人员Registration数据模型，然后找到Event Handlers，点击New按钮。

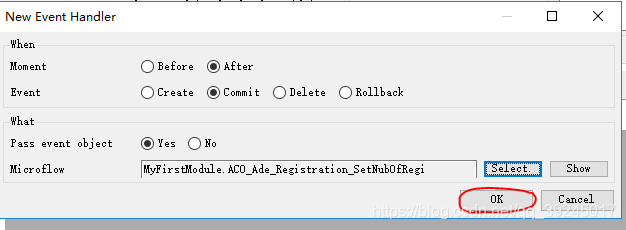

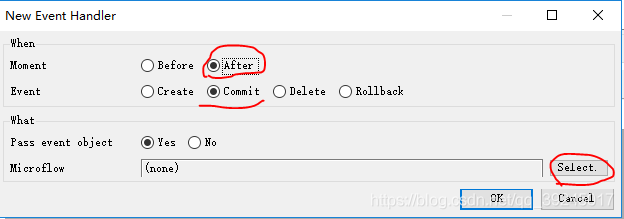

因为我们要求的逻辑时表单提交以后更新，所以Moment选择After(After是在什么操作之后，Before是在什么操作之前)，Event事件我们选择Commit(Create是创建事件、Commit是表单提交事件、Delecte是删除事件、Rollbock是数据回滚事件)，然后选择Select按钮选择Microflow微流。
因为我们这个时候还没有Microflow微流，所以需要New新创建一个。

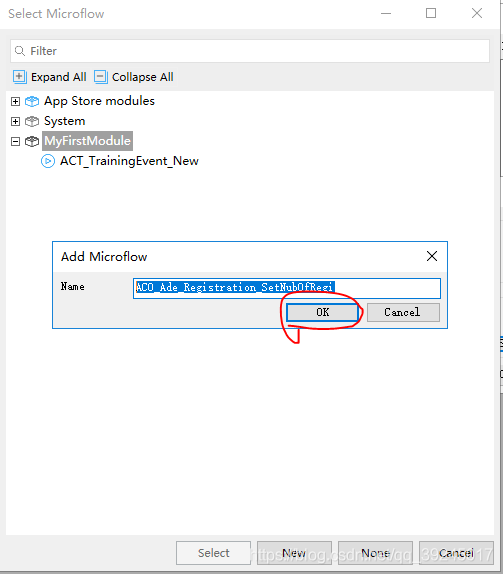

在弹出的页面输入微流的名称ACO_Ade_Registration_SetNubOfRegi(命名规范)，然后点击Ok->Ok按钮。

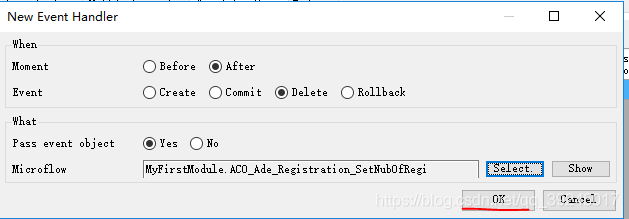

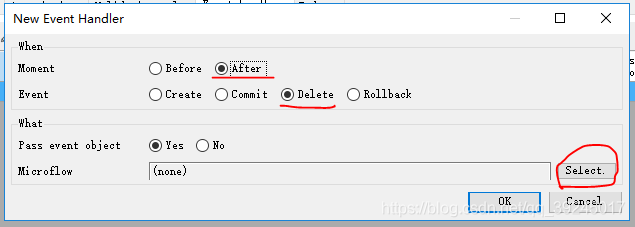

然后点击New，再创建一个数据删除更新的触发器。我们Moment选择After，Event事件选择Delecte。然后点击Select按钮选择我们刚才创建的微流ACO_Ade_Registration_SetNubOfRegi然后选择Select按钮完成选择。
然后点击Ok-Ok按钮完成创建。
创建好以后我们，我们在目录树上双击打开我们创建的Microflow微流ACO_Ade_Registration_SetNubOfRegi文件，然后拖入一个Activity事件。

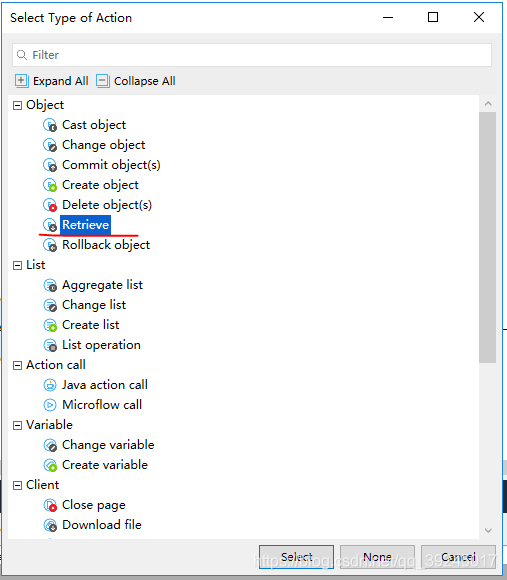

然后我们选择Retrieve(我们最终是需要更改活动TrainingEvent数据模型中的NrOfRegistrations数量字段，所以我们首先需要获取到TrainingEvent数据模型)，该类型就是获取缓存或数据库中的数据。然后点击Select按钮。

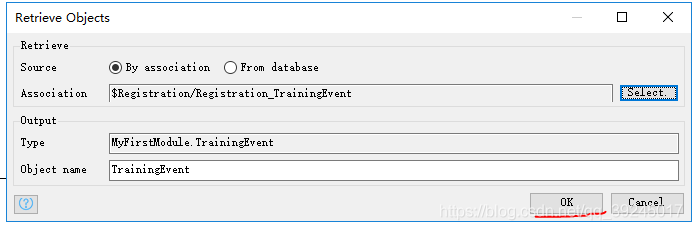

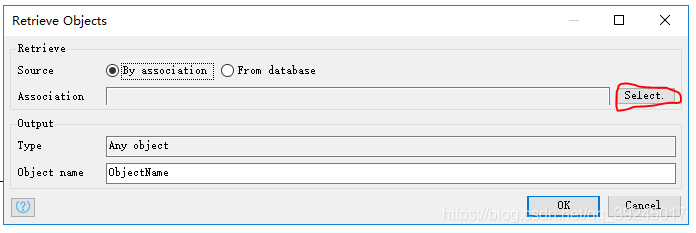

我们在弹出的窗口Source选择By association(By association是从我们系统内存中获取数据，From database是从数据库中获取数据)，因为系统运行时会将数据模型中的数据加载到内存中，所以我们可以直接从内存中获取数据。然后点击Select按钮。
我们选择于报名人员Registration数据模型相关联的报名活动TrainingEvent数据模型，选择Select按钮。然后点击Ok按钮。

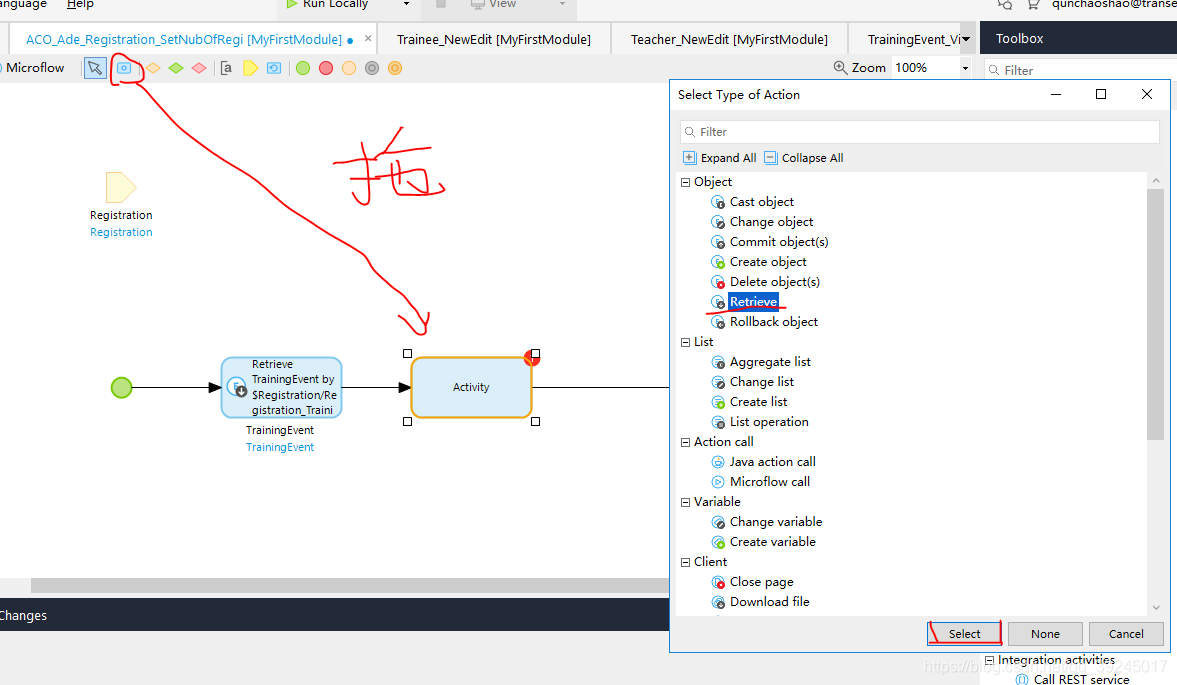

然后我们在拖入一个Activity然后选择相同的Retrieve事件用来获取我们数据库中的报名人员的所有信息。

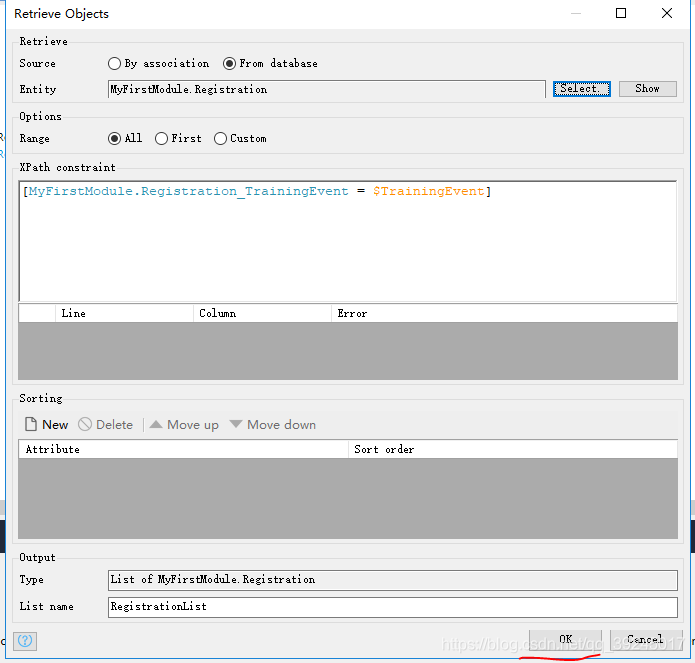

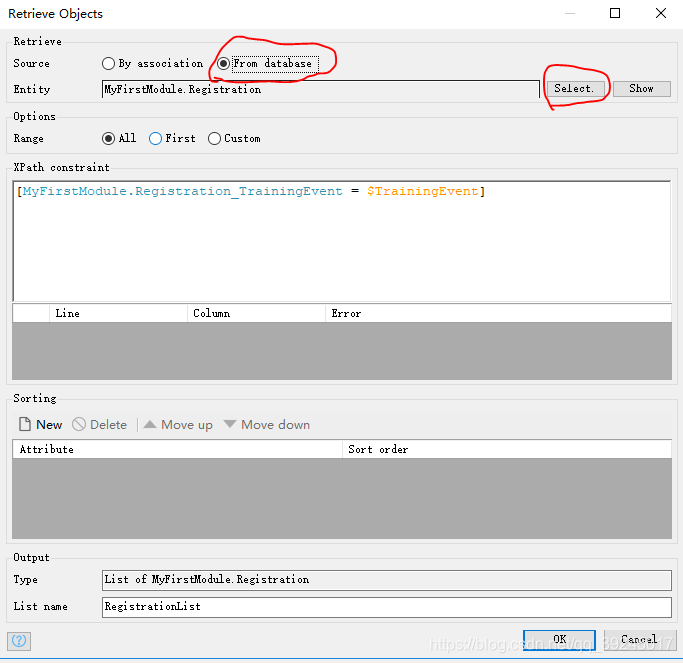

我们选择From database从数据库中获取数据，然后再选择Select按钮。

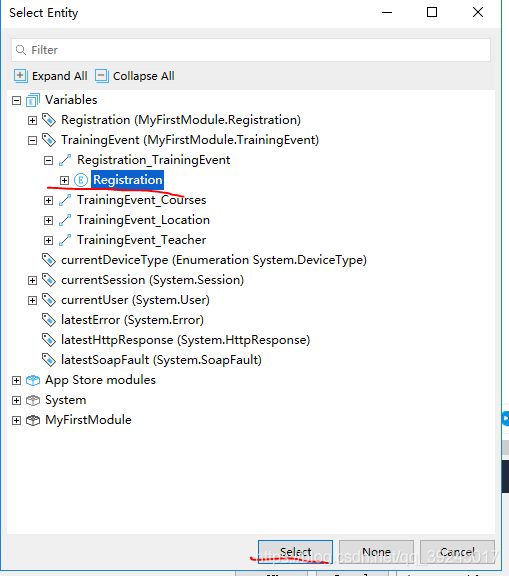

然后选择与TrainingEvent活动详情相关联的报名人员Registration数据模型。然后点击Select按钮。
然后点击Ok按钮完成创建。
我们再拖入一个。用来统计刚才获取的所有报名人员。

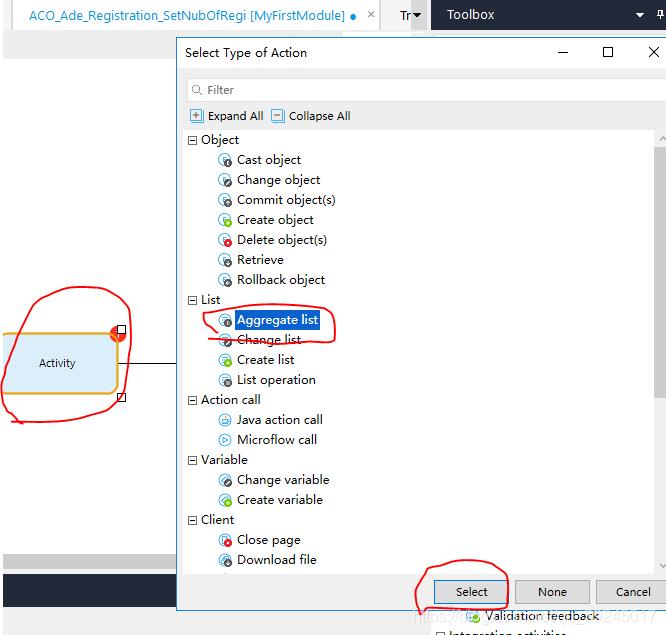

因为获取到的是一个list，所以我们双击Activity事件选择Aggregate list，对List进行操作。

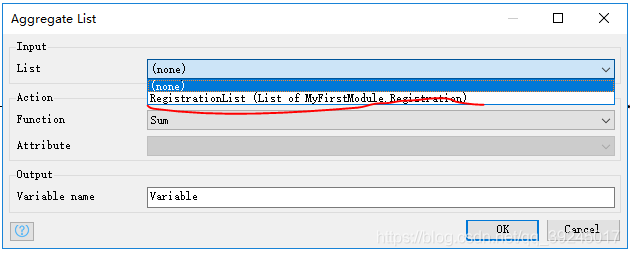

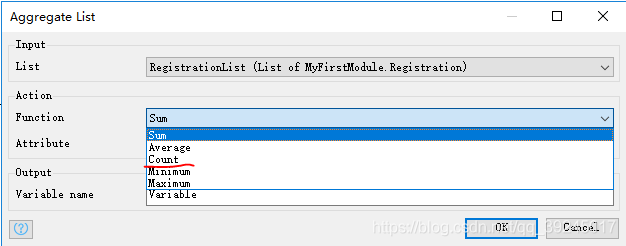

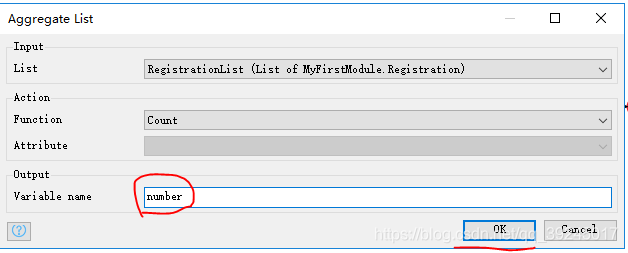

选择我们刚才获取的报名信息RegistrationList数据，然后再Function中选择Count求和操作。
然后我们再Output 输出的Variable name 参数改为number。然后点击Ok按钮。完成操作

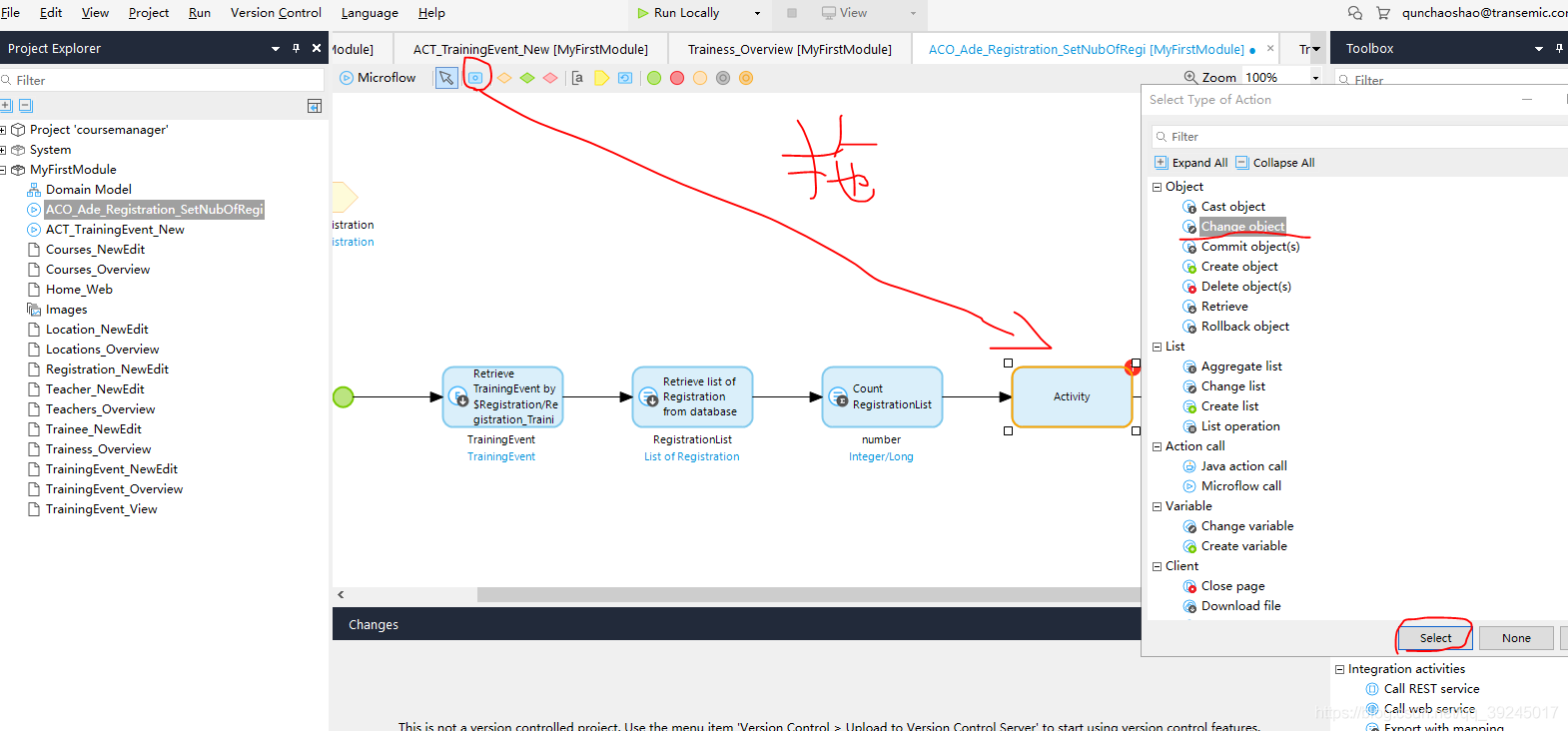

我们将统计的信息更新到数据库中，所以需要我们再创建一个Activity事件并双击，然后在弹出的窗口选择Change object 更改数据事件，然后点击Select按钮。
然后在弹出的页面选择我们第一步获取的TrainingEvent活动数据模型。
然后点击New，编写我们的规则。

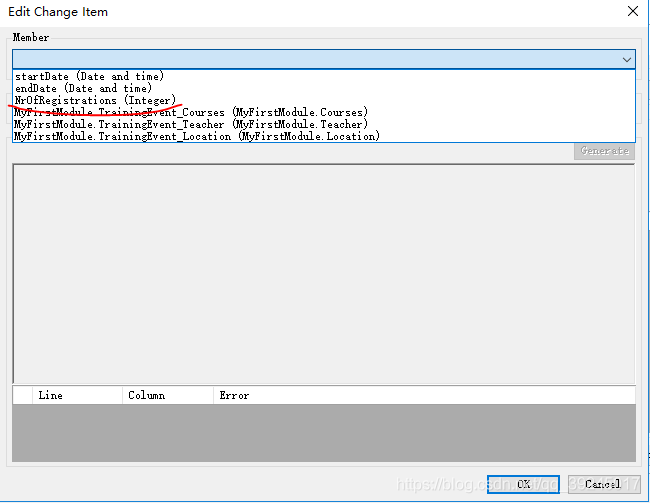

选择需要修改的字段NrOfRegistrations。

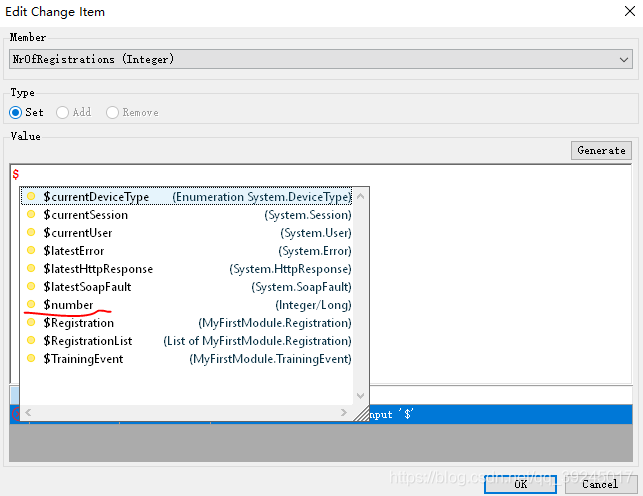

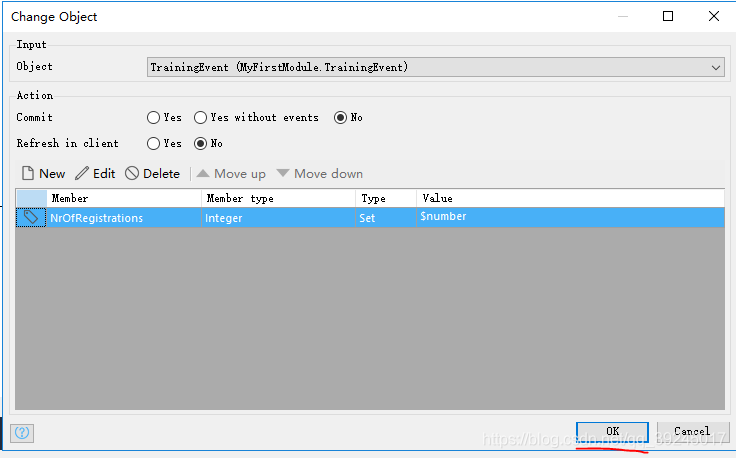

然后Type选择Set，在输入框中打出$会自动的带出我们微流的一些信息，其中number是我们刚才获取的所有用户的数量。所以选择number就可以。选择好以后点击Ok->Ok按钮。

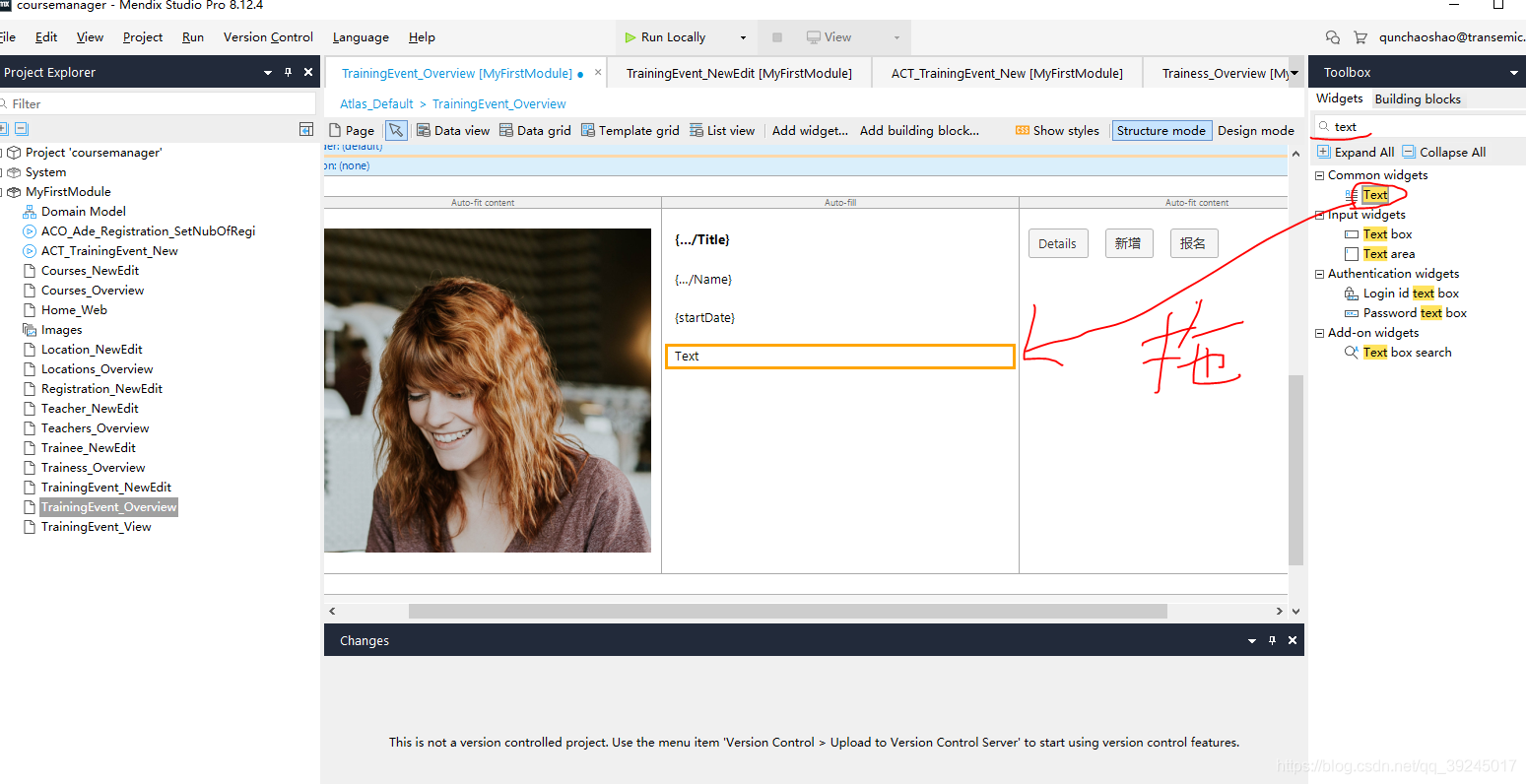

我们基本逻辑创建好以后，现在需要在页面上展示出人员。所以需要打开我们的活动列表TrainingEvent_Overview(双击打开)，然后在3号区域Toolbox的Widgets搜索text文本框，然后拖入到我们的页面中。然后双击拖入的文本框。
在弹出的页面点击Edit按钮，然后选择New按钮。

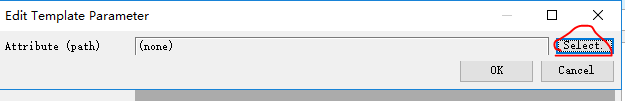

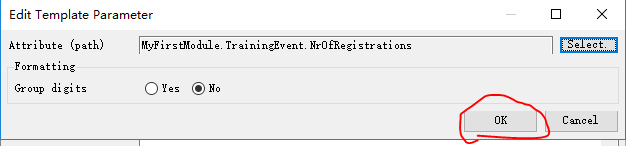

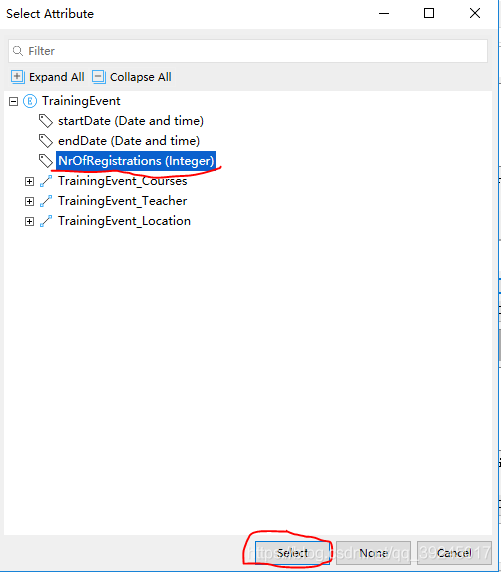

然后点击Select按钮，选择需要展示的字段NrOfRegistrations人员数量信息，然后点击Select按钮完成选择。

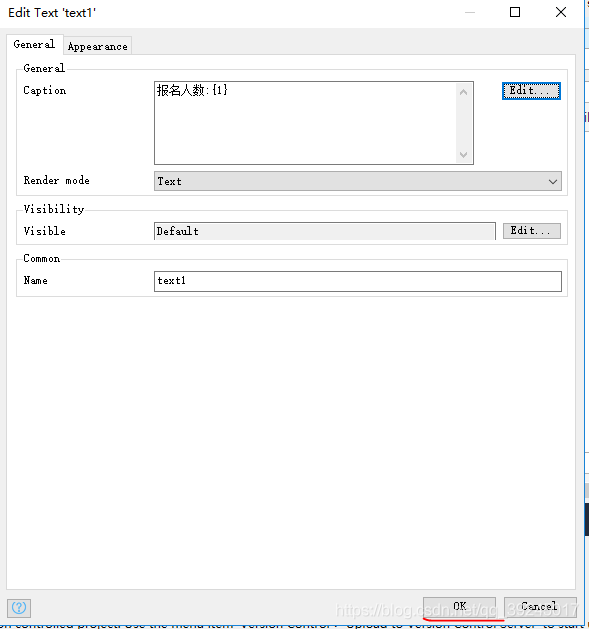

然后点击Ok按钮，然后我们在Caption上填写我们需要展示的信息。动态展示{1}。然后点击OK->Ok按钮。完成操作

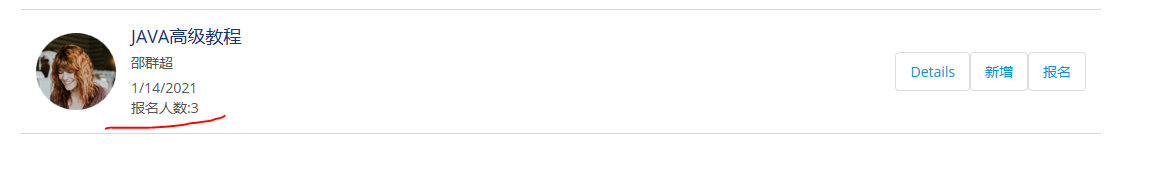

到这一步我们就算完成了，运行项目看一下效果。Ok大功完成。

3.2.2 结束日期统计

3.2.1.1业务需求

那现在学校又有一个需求(它怎么老是新增需求？？？心态炸裂。)，管理员觉得活动报名人员，每次都需要自己填写结束日期，所以它想着能不能结束日期让程序自动实现。(碍于不能得罪甲方的原则)，那么我们开始实现。

3.2.1.2.需求分析

根据分析我们可以在用户报名时选择课程信息(包含培训天数)以后和选择开始日期，触发我们微流，需要微流做什么事呢？就是让他将开始日期自动加上培训天数得出结束日期，然后返回到页面。

3.2.1.3.项目实现

分析完毕，我们开始实现。

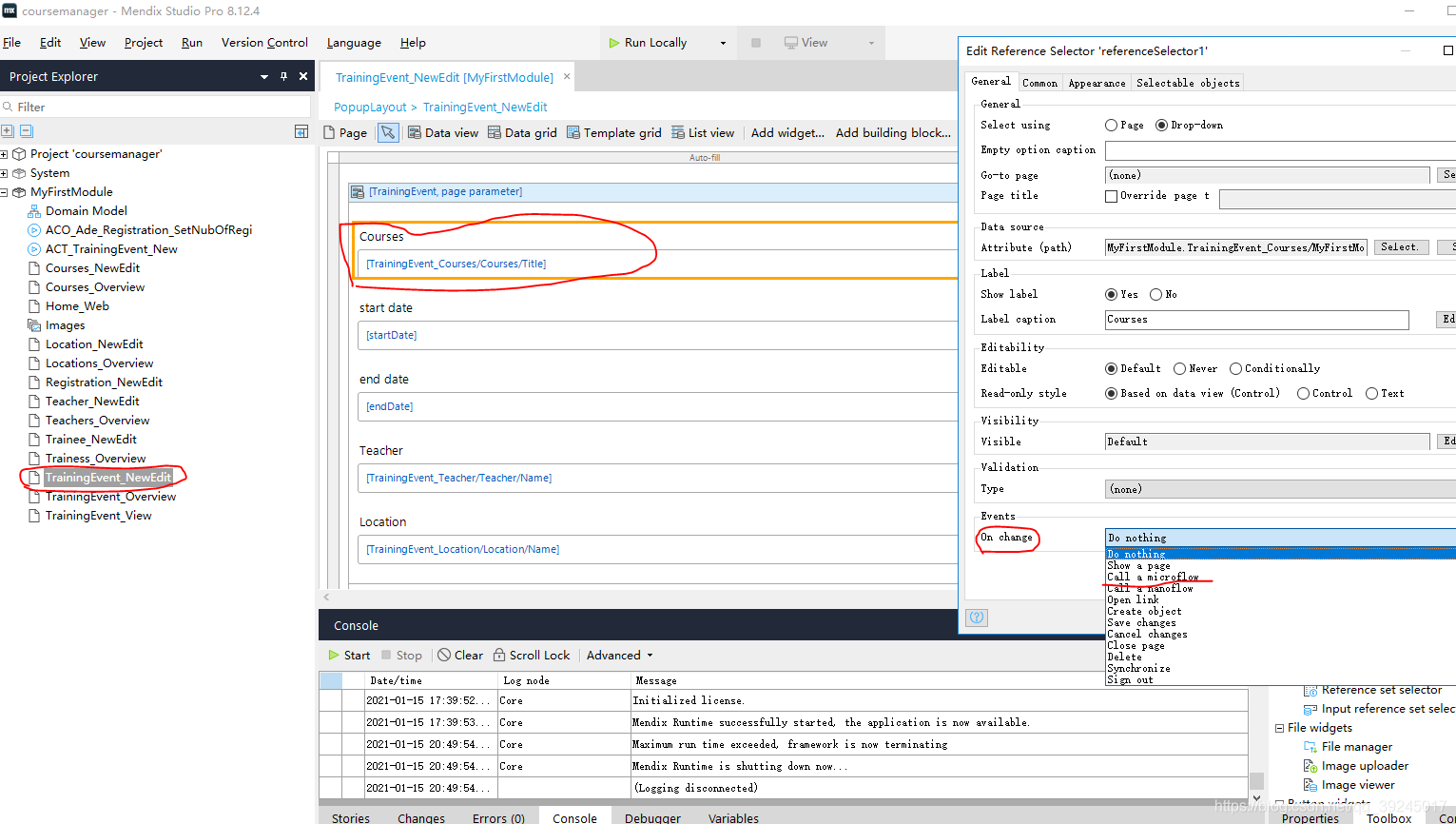

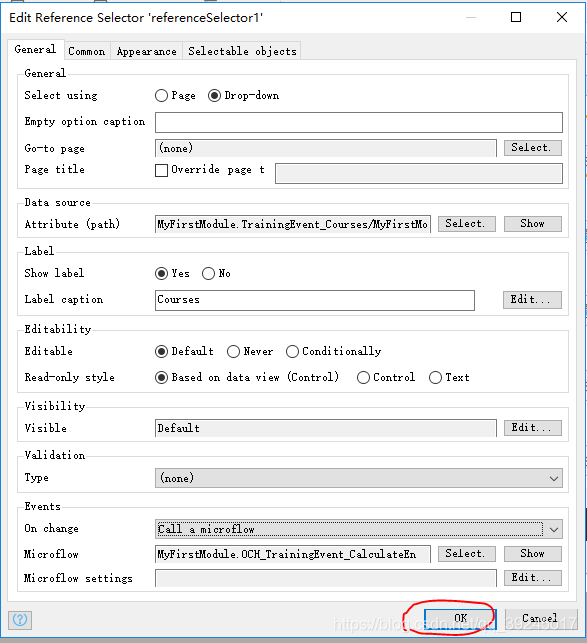

首先双击我们目录树中的TrainingEvent_NewEdit(活动新增)页面，然后双击我们课程框(Courses)，在弹出的页面选择On change事件为Call a microflow ，触发微流事件。在弹出的页面选择New按钮，重新创建一个Microflow微流。

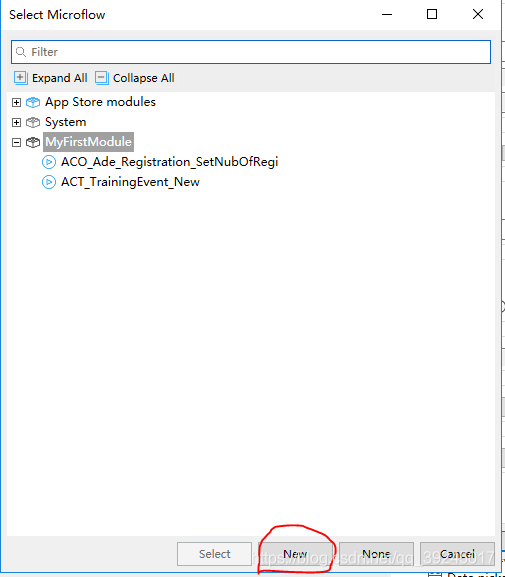

在弹出的页面输入Microflow微流名称 OCH_TrainingEvent_CalculateEn（命名规范），然后点击Ok->Ok按钮完成新建。

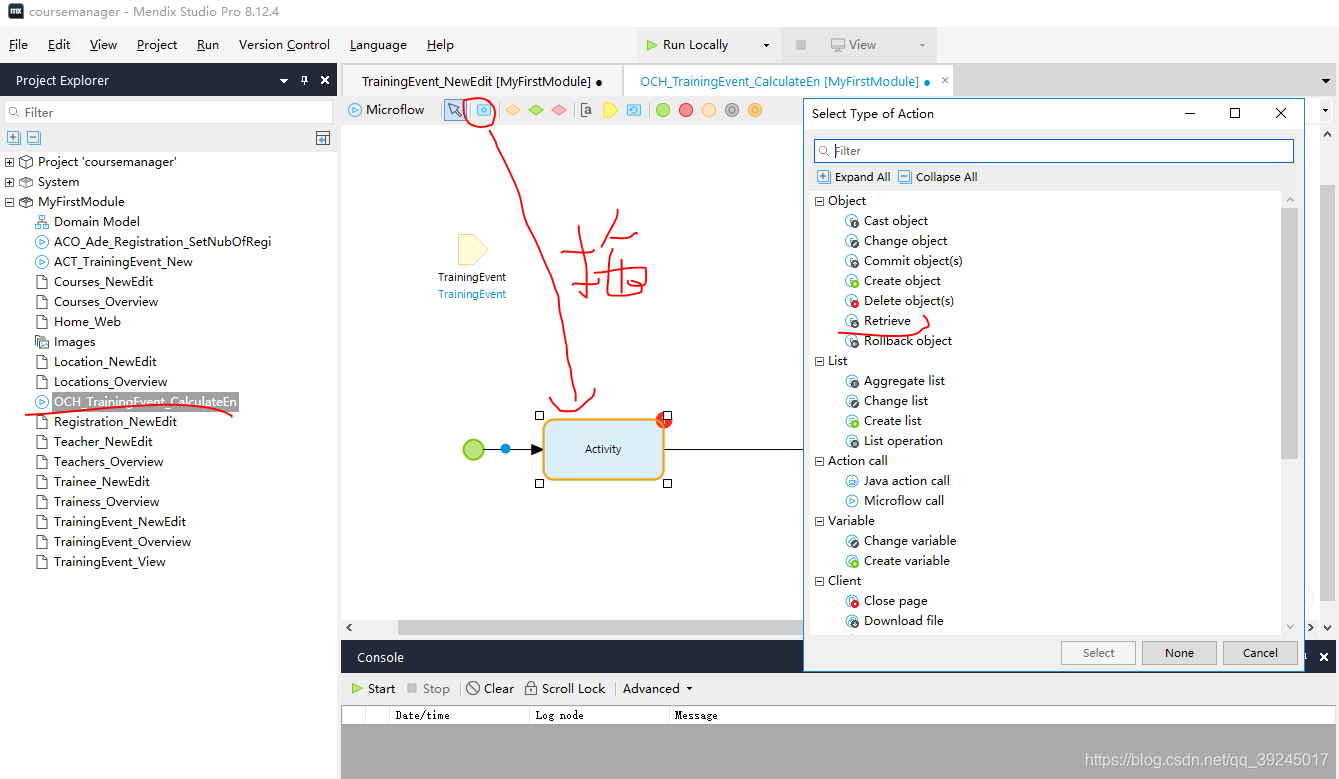

创建完毕以后，我们双击目录树中刚创建的Microflow微流OCH_TrainingEvent_CalculateEn，然后在工作台拖入一个Activity事件，并双击，选择Retrieve事件(用来获取课程信息中的培训时间用来做最后的计算)。在弹出的页面选择By association（从内存中获取），然后点击Select按钮。

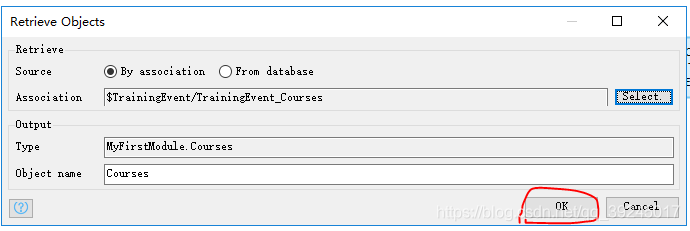

在弹出的页面我们选择与活动关联的课程信息(Courses)数据模型，然后点击Select->Ok按钮，完成选择。
我们再拖入一个Activity事件，用来更改计算后的endDate(结束时间)。双击拖入的Activity事件。

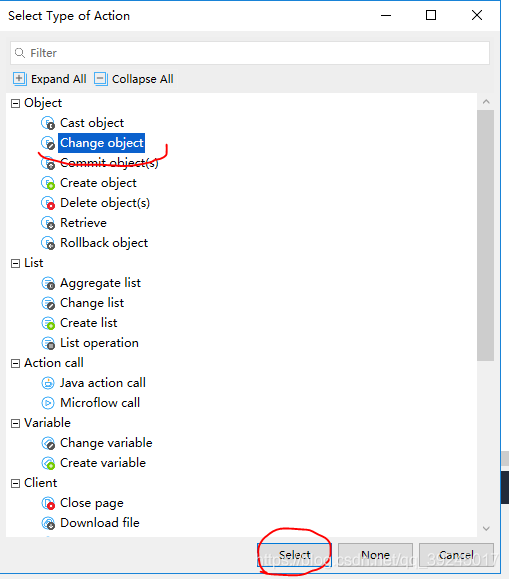

选择Change Object 事件。然后点击Select按钮。完成事件选择。

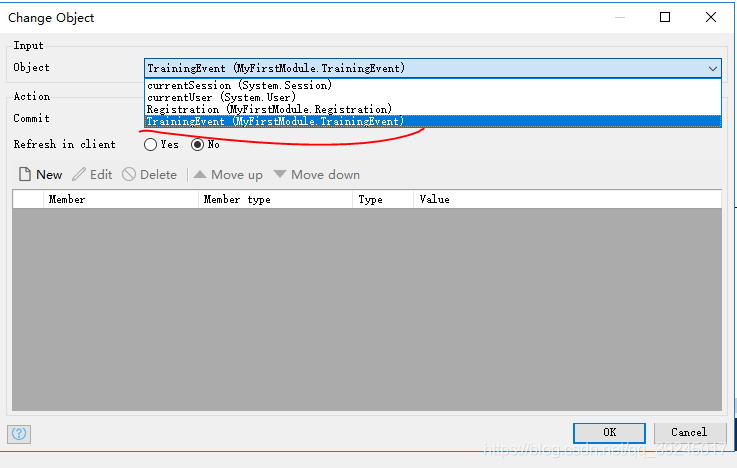

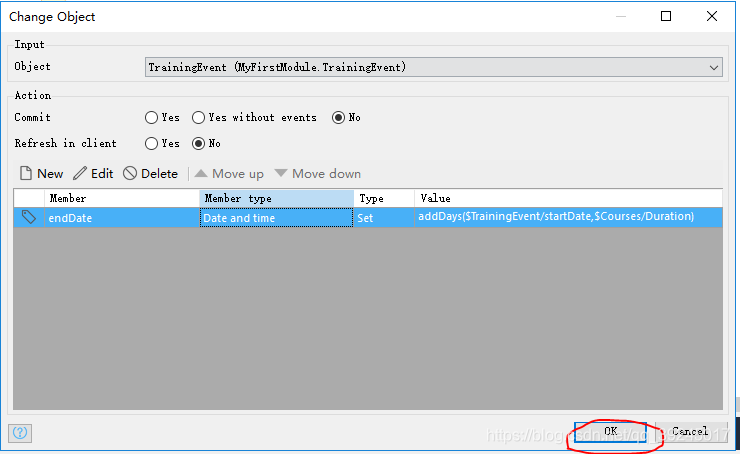

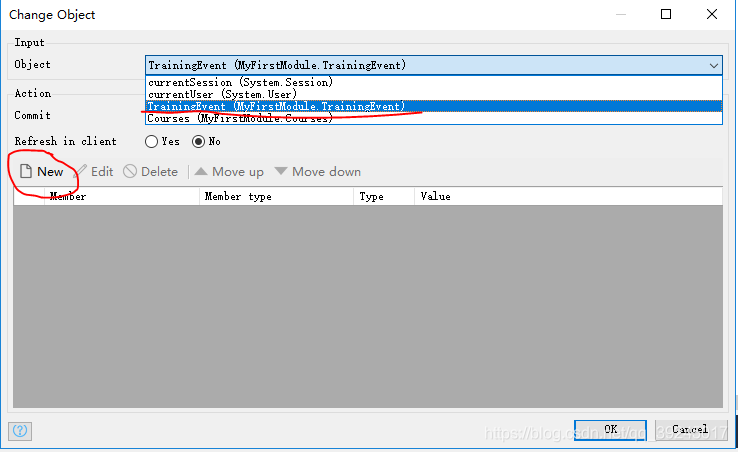

在弹出的页面我们选择Object为TrainingEvent(活动)，用来改活动里的endDate（结束时间）。然后点击New按钮(新建我们的规则)。

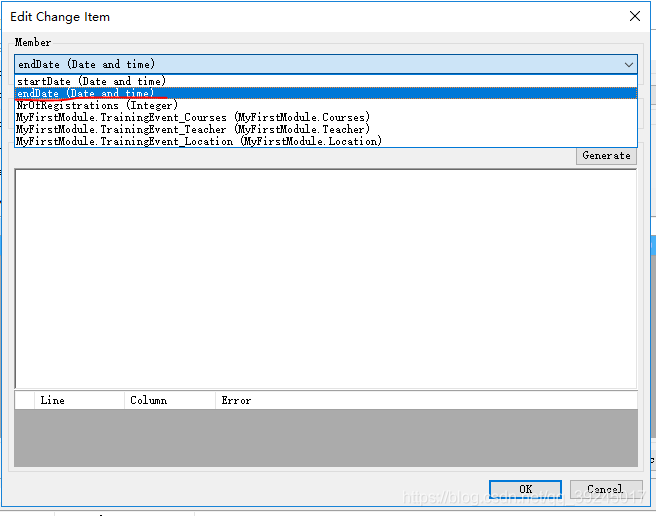

首先需要选择要修改的活动endDate(结束日期)。

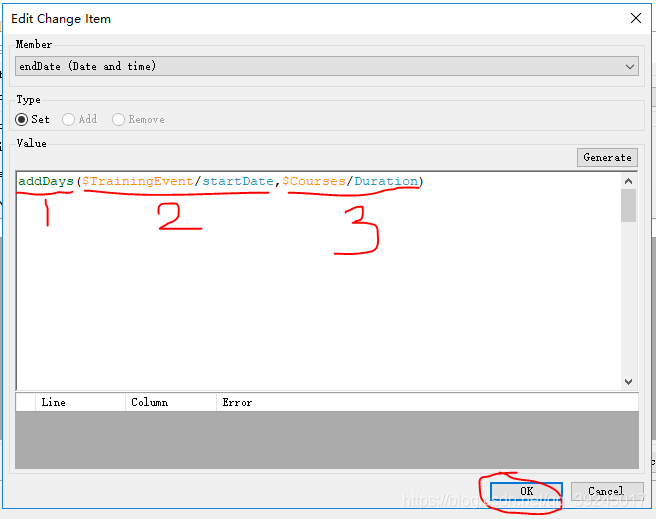

在Value里边来编写我们的规则。首先用到的函数是addDays(追加时间)，可参考常用的函数点击跳转，然后我们输入我们的函数，在2部分先获取到活动的开始日期，然后在3部分选择活动所需天数，系统就可以自动追加天数了。然后点击Ok->Ok按钮，完成对规则的编写(自己写一遍，不建议复制)。
```
 addDays($TrainingEvent/startDate,$Courses/Duration)
```
- 1

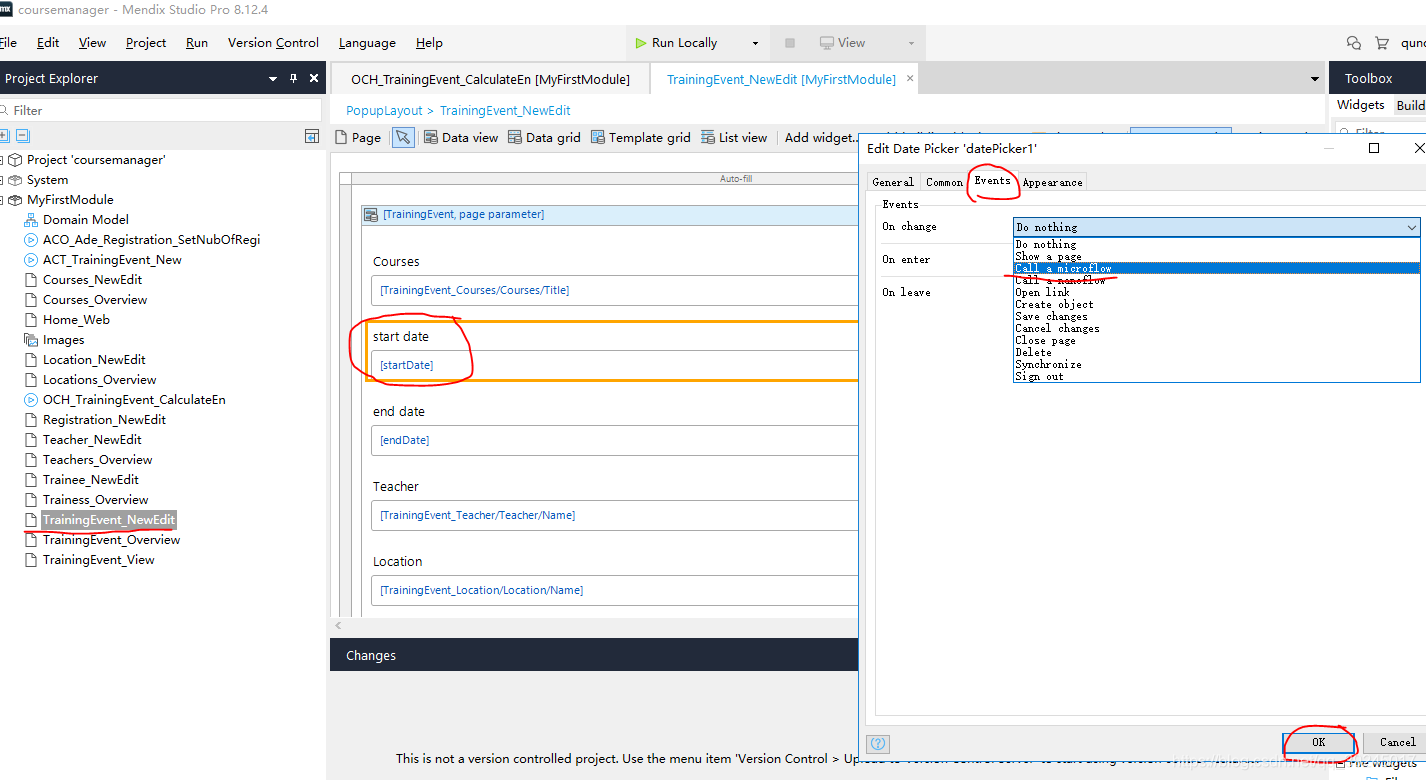

同样的我们需要在开始时间选择时调用我们的微流。所以双击目录树的TrainingEvent_NewEdit新增页面，然后双击 start date开始日期，然后在弹出的页面选择Events事件的 On change事件为Call a microflow。

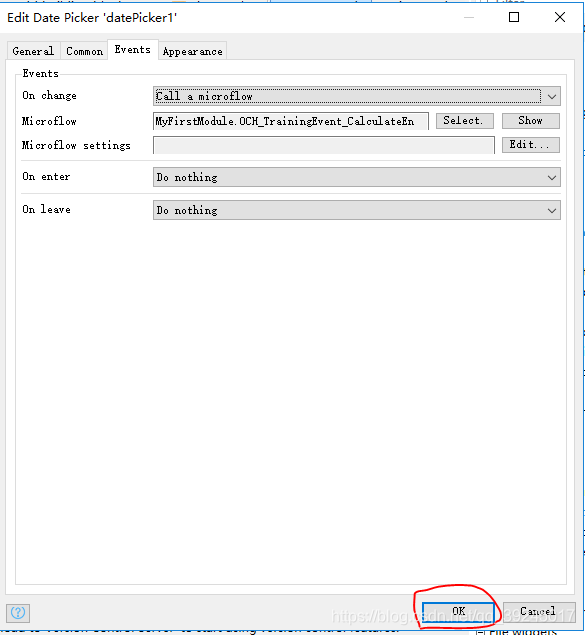

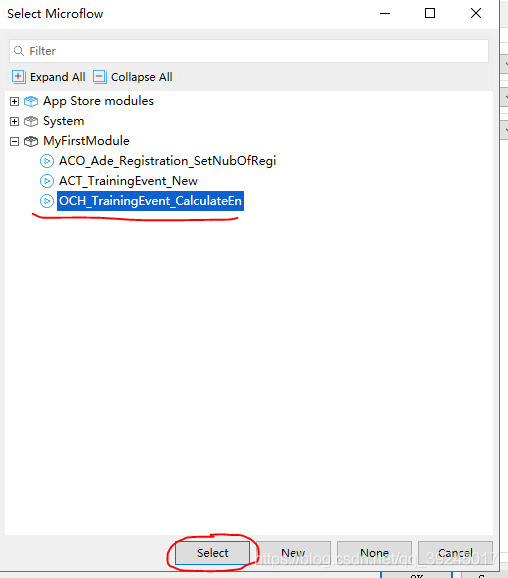

然后选择我们刚才创建的微流 OCH_TrainingEvent_CalculateEn,然后选择Select->Ok按钮,完成该部分的设计。

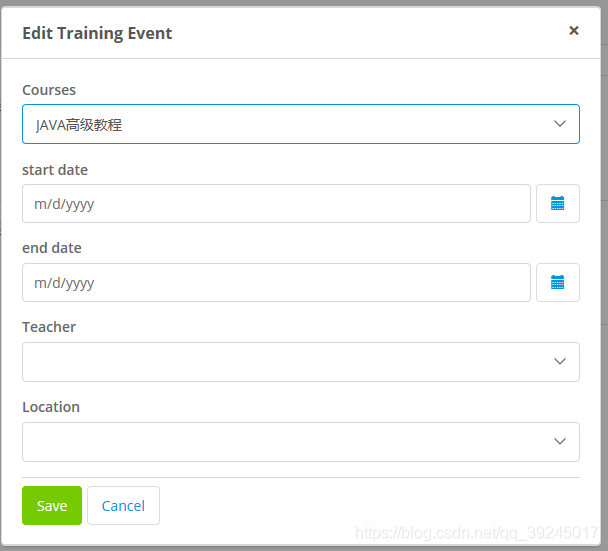

我们运行项目查看一下效果，我们可以看到结束日期自动计算出来了。

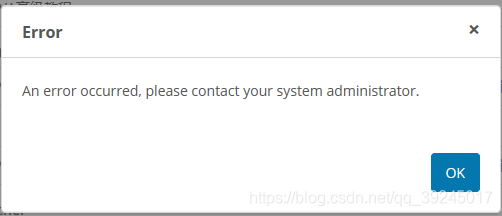

经过演示我们发现虽然实现了效果，但是老是会有一个提示弹框(出现错误，请与系统管理员联系。)，说我们有一个错误。这时候我们可以DeBug进行问题跟踪，我写到DeBug问题跟踪章节点击跳转，可以点击看怎么进行的跟踪。

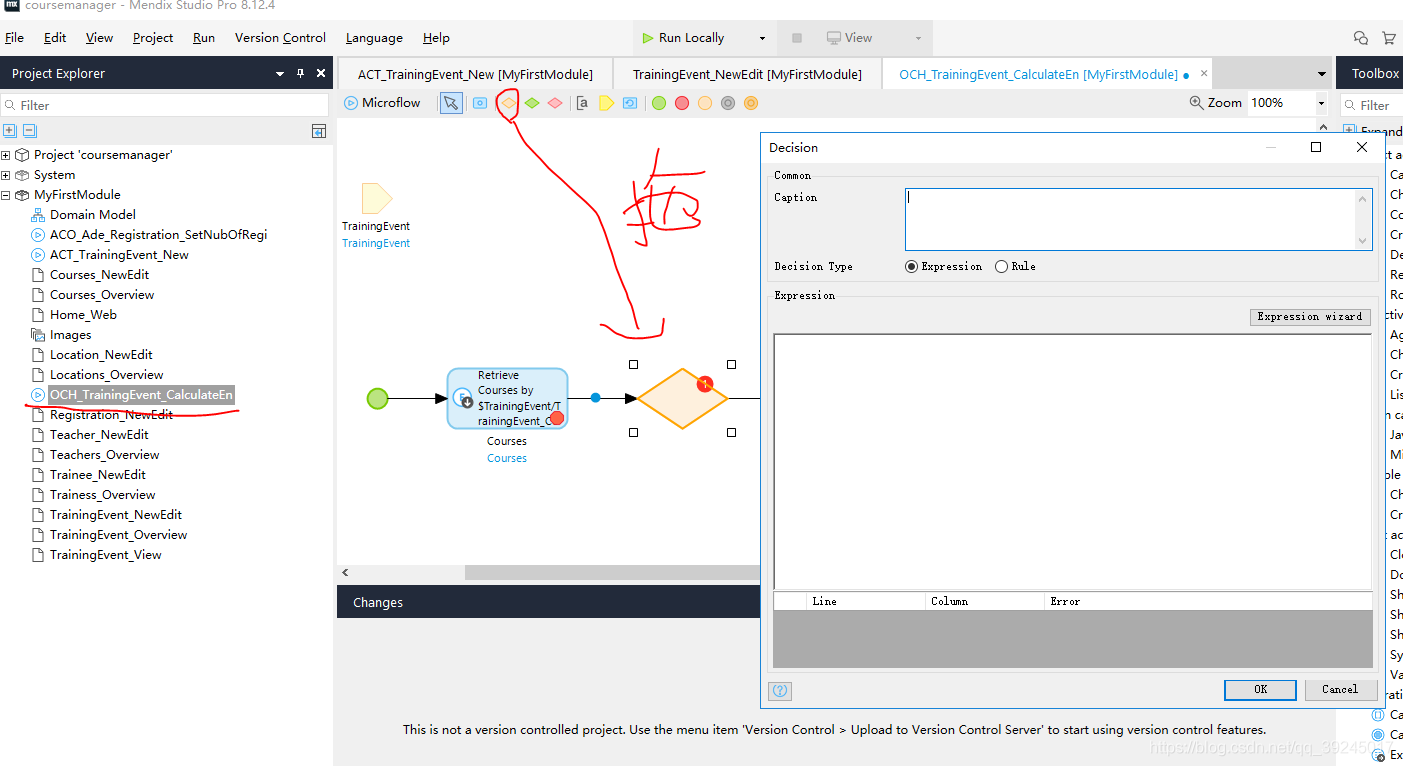

问题跟踪完成以后，我们做一下非空的处理逻辑，双击我们的微流，然后拖入一个判断分支，并双击打开它。

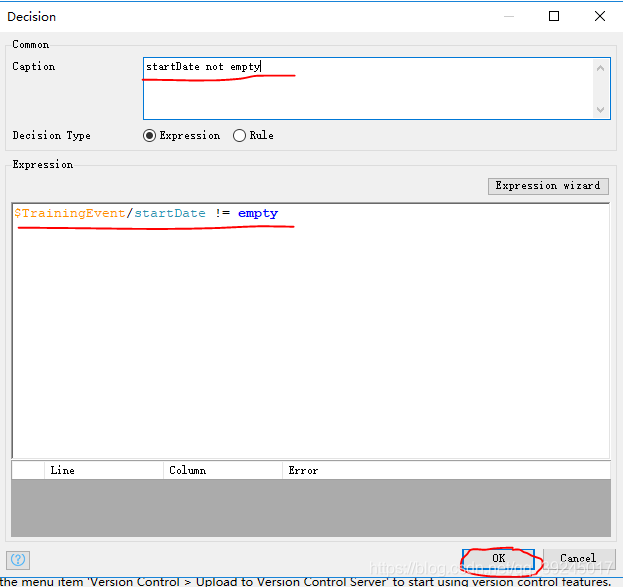

然后在Expression 中判断我们的逻辑，输入**$选择TrainingEvent(活动数据类型)，然后输入/**选择startDate，不等于!= empty。判断逻辑做好以后，我们在Caption起一个名称，可以随便起，但是要有意义。我这里就startDate not empty。然后点击Ok按钮(不建议复制)。
```
$TrainingEvent/startDate != empty
```
- 1

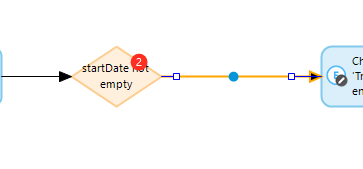

这时候发现工作台报了两个错误，是因为我们需要给分支判断结束以后的走向。

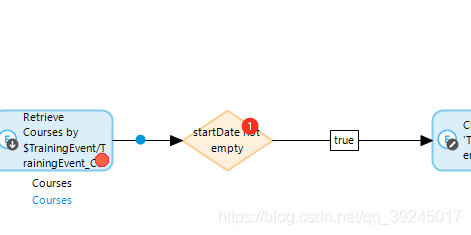

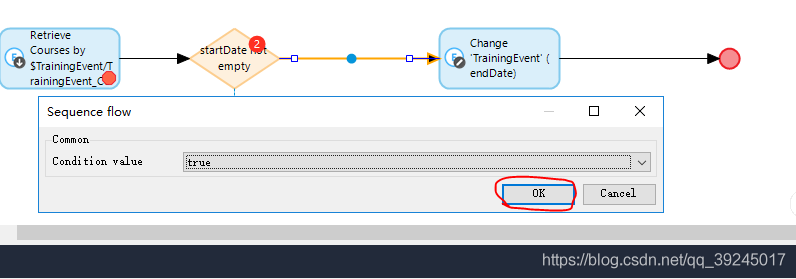

我们双击下图中红框内容，然后给他选择判断为true的走向为继续执行(不等于空的时候继续执行)，然后点击Ok按钮。
这个时候还有一个错误，需要给他判断为false的时候一个走向(如果等于空就让他结束)。

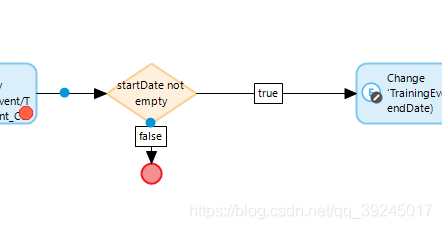

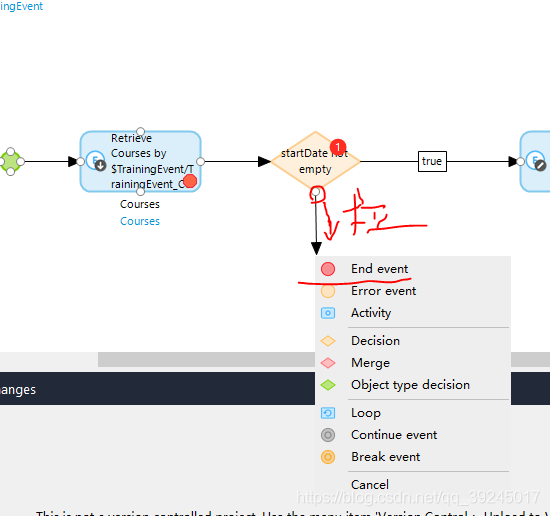

然后按照下图所示，鼠标左键，直接拉。拉好适当位置以后松开，他就会让你选择事件。这时候我们选择End event(结束事件)，就可以了。

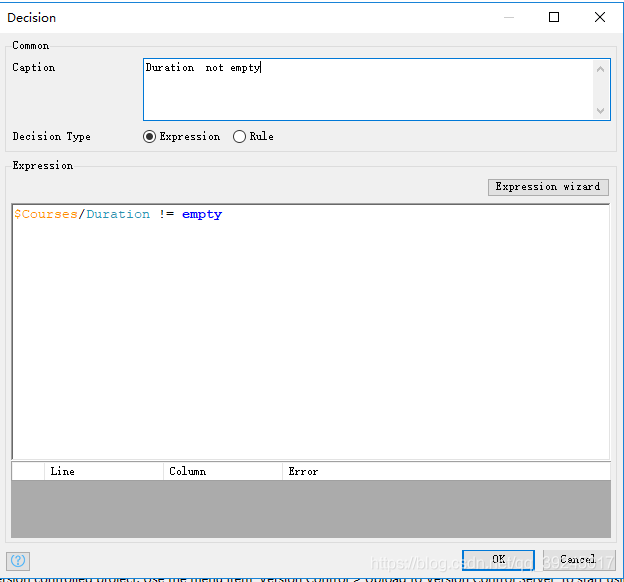

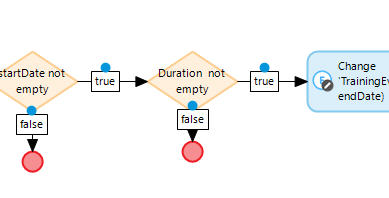

同样的我们也要判断一下课程中所需时长为空也不触发计算的逻辑。这里就不演示了，跟上边步骤一样(不建议复制)。
```
$Courses/Duration != empty
```
- 1

设置完逻辑以后，我们点击保存运行。我们可以发现这时候就没有刚才的报错提示框了。该需求处理结束。

3.3举例3（用微流做表单验证）

3.3.1 业务需求

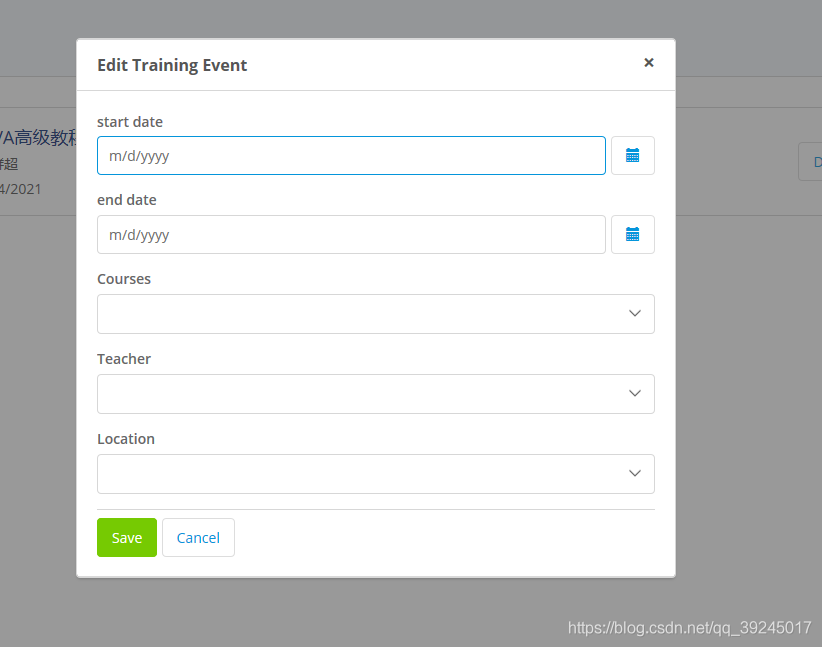

现在学校又有一个需求(心态炸裂。？？？)，管理员觉得新增活动时，空的数据还可以保存(说程序逻辑不对)，让我们修改为空的数据程序不保存并且提示错误信息。(没办法啊)，我们只能老老实实的实现功能。

3.3.2 需求分析

根据分析我们需要在活动新建提交保存的时候，触发微流让微流做一下非空的判断，然后阻止表单提交。

3.3.3 项目实现

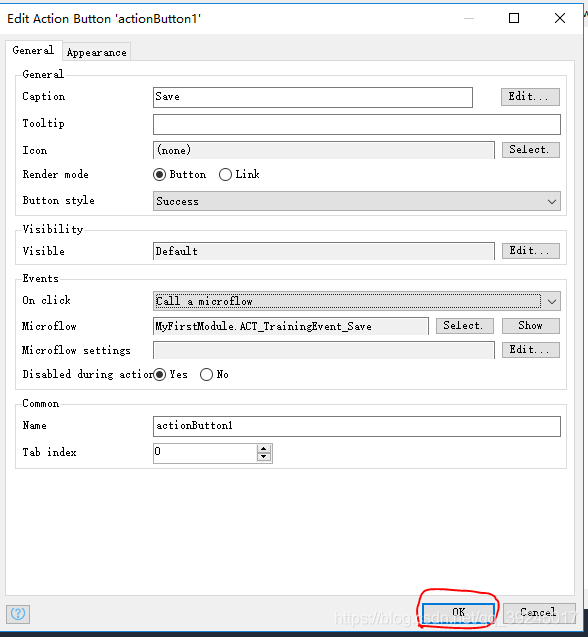

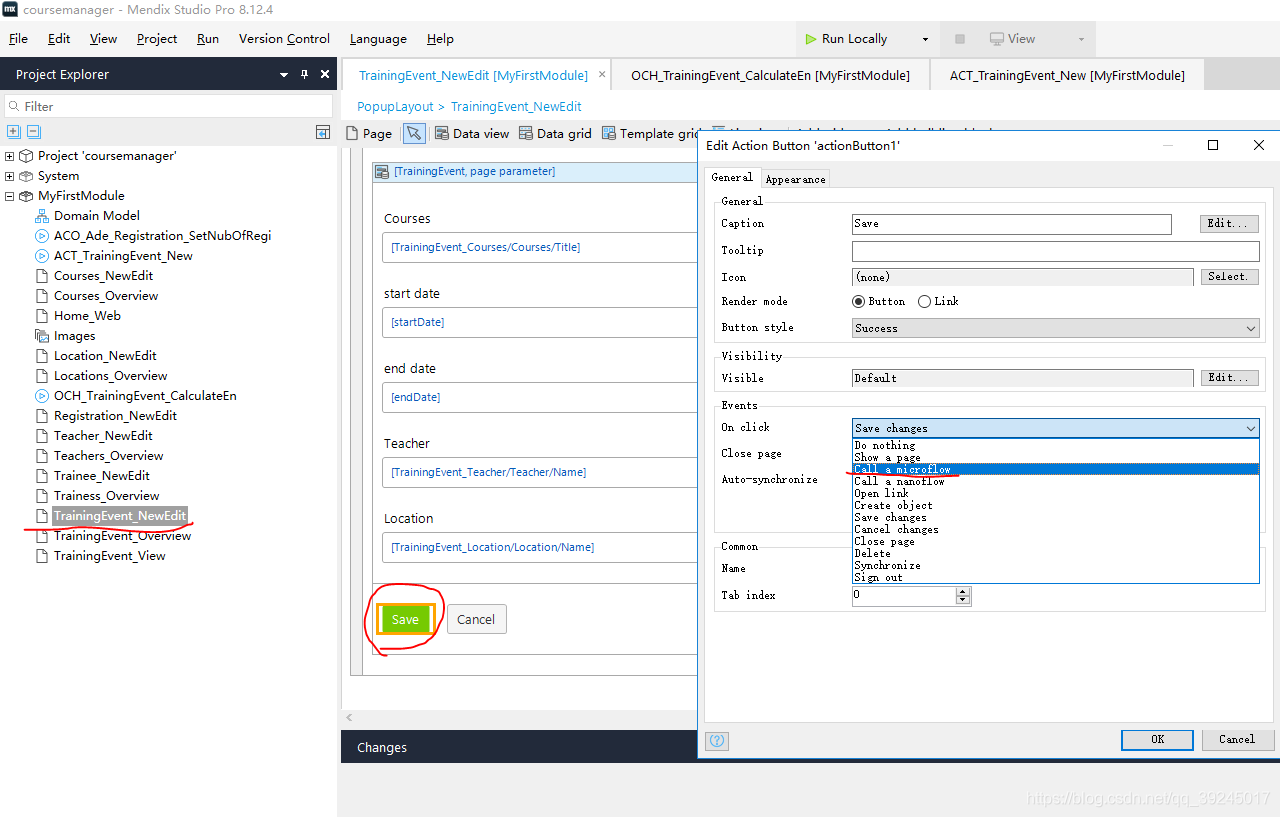

我们双击TrainingEvent_NewEdit活动新增页面，然后双击Save按钮，在弹出的窗口On click 选择Call a microflow，创建一个微流。

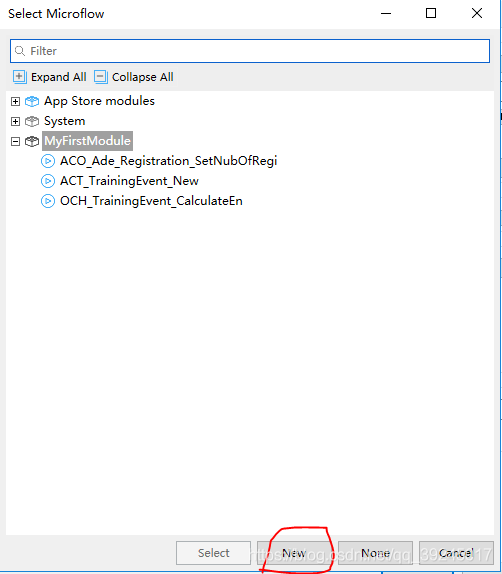

我们选择New新建一个，在弹出框中输入微流名称ACT_TrainingEvent_Save(命名规范)，然后点击Ok-Ok按钮，完成创建。

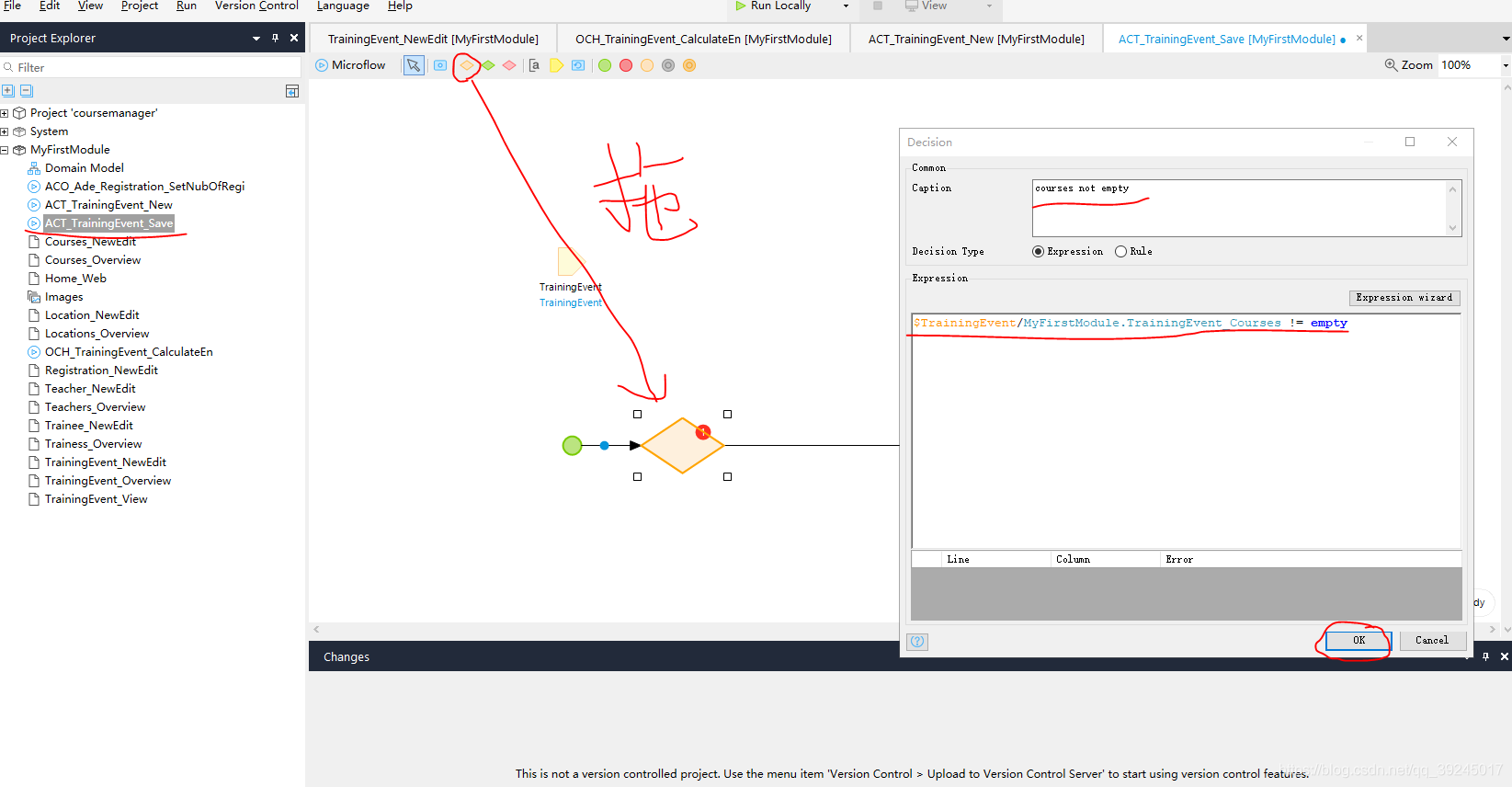

我们在目录树中双击我们刚创建的微流ACT_TrainingEvent_Save，然后拖入一个判断分支，然后双击打开，我们首先需要判断课程不为空，然后点击Ok按钮(不建议复制)。
```
$TrainingEvent/MyFirstModule.TrainingEvent_Courses != empty
```
- 1

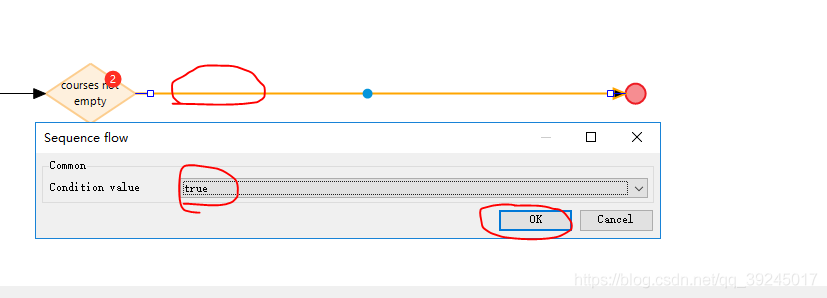

判断分支设置好以后，我们需要给他设置流向，双击下图红色区域，选择True，然后选择Ok按钮，不为空时我们让他继续。

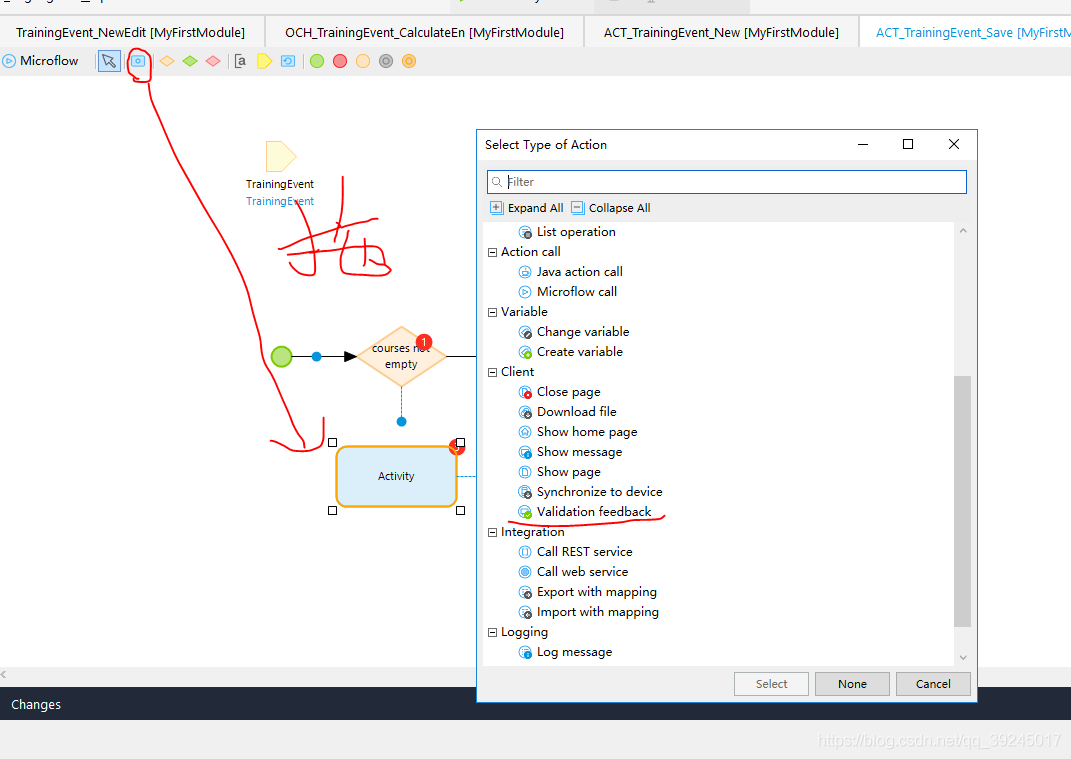

我们需要在为空的时候在输入框显示验证的信息，所以需要再拖入一个activity事件，我们选择Client(客户端)的Validation feedback(验证模块)，来进行验证，选择好以后点击Select按钮。
然后在弹出的页面中，我们选择TrainingEvent(活动数据模型)。

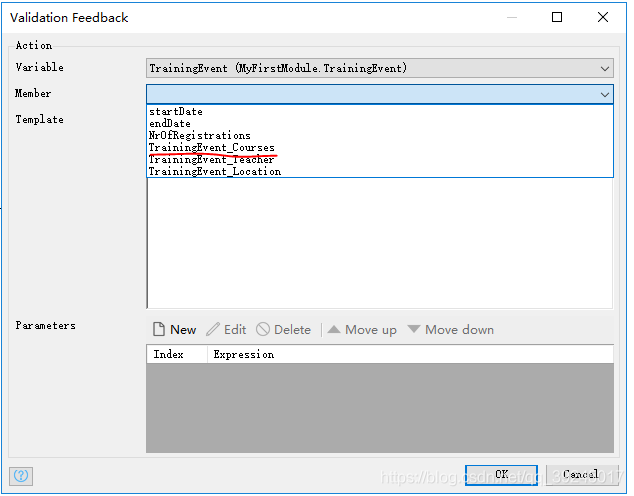

然后我们选择课程文本框。

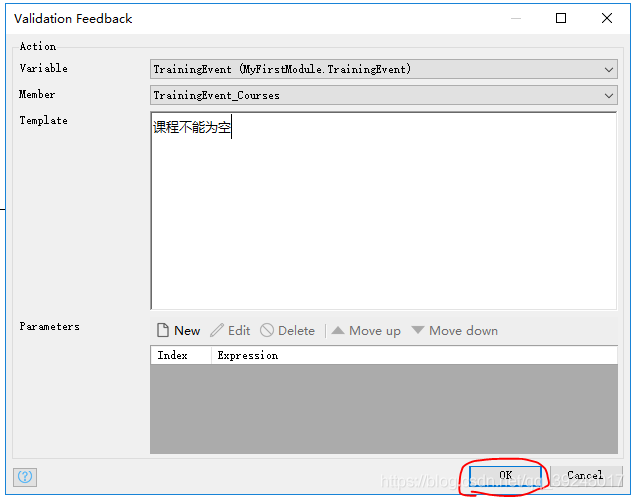

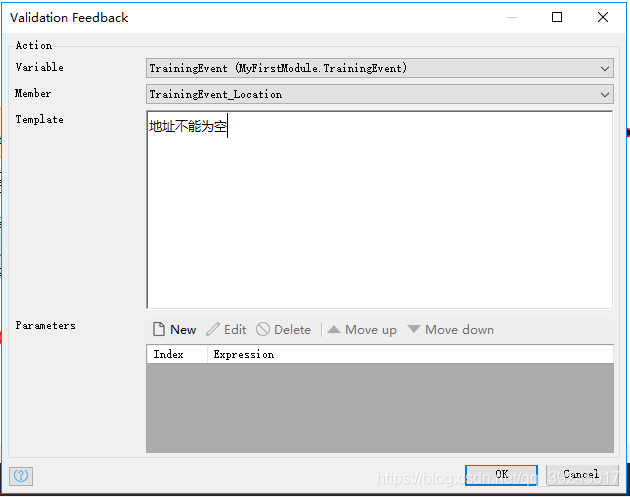

然后在Template中输入需要提示的信息，然后点击Ok按钮。

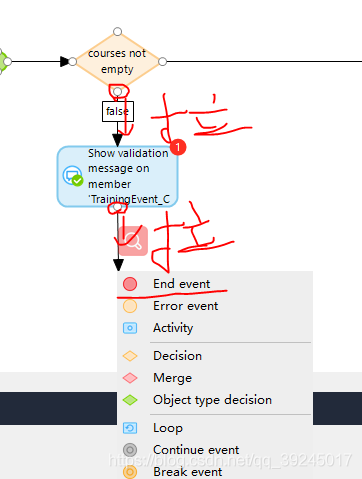

9.这个时候我们需要判断流向为false拉向我们刚创建的提示文本，然后提示完以后走向就结束了。所以需要再拉一个走向结束的节点。鼠标左键拉，松开以后就会让你选择，我们选择End event节点
到这一步，我们就把课程非空校验已经做完了，接下来我们需要做开始日期、老师、地址的非空判断，我就不一一罗列了。操作步骤是一样的，所以我只展示关键的信息。

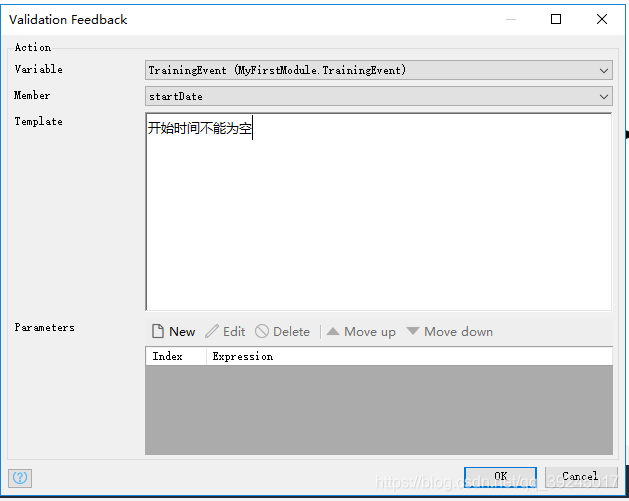

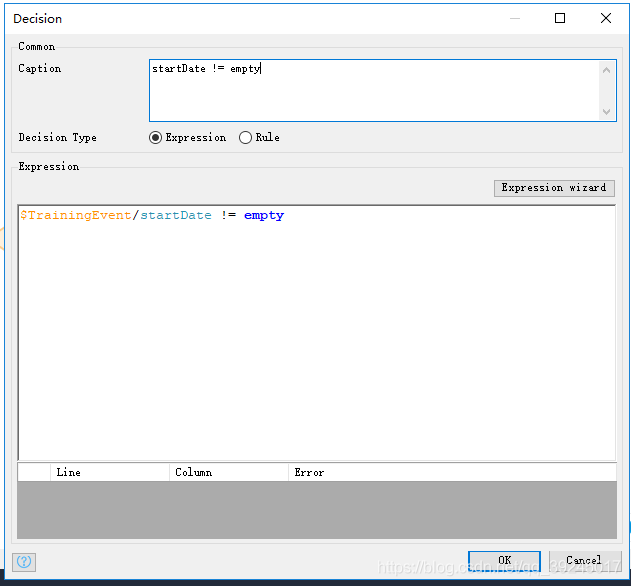

开始时间非空处理
```
$TrainingEvent/startDate != empty
```
- 1

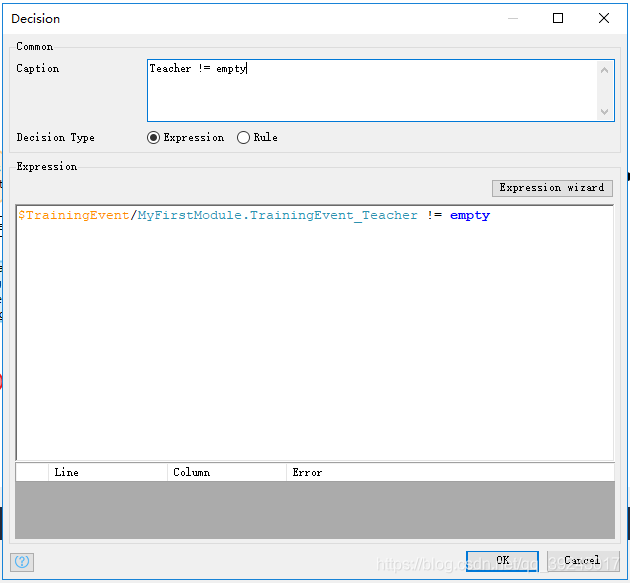

老师非空处理

$TrainingEvent/MyFirstModule.TrainingEvent_Teacher != empty

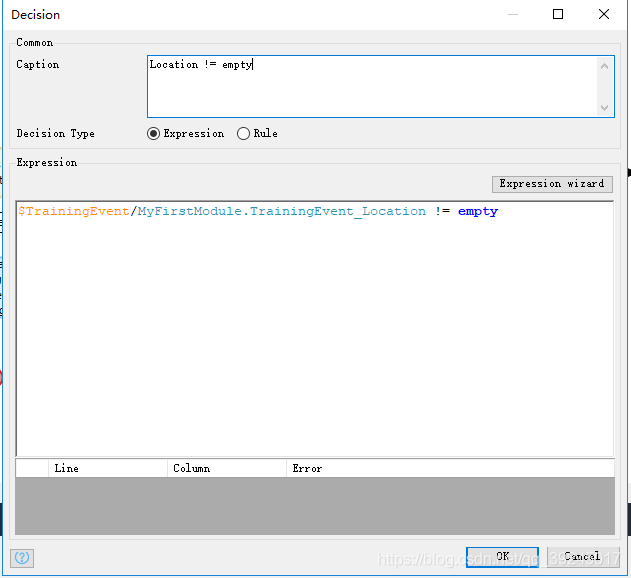

地址非空处理

   $TrainingEvent/MyFirstModule.TrainingEvent_Location != empty

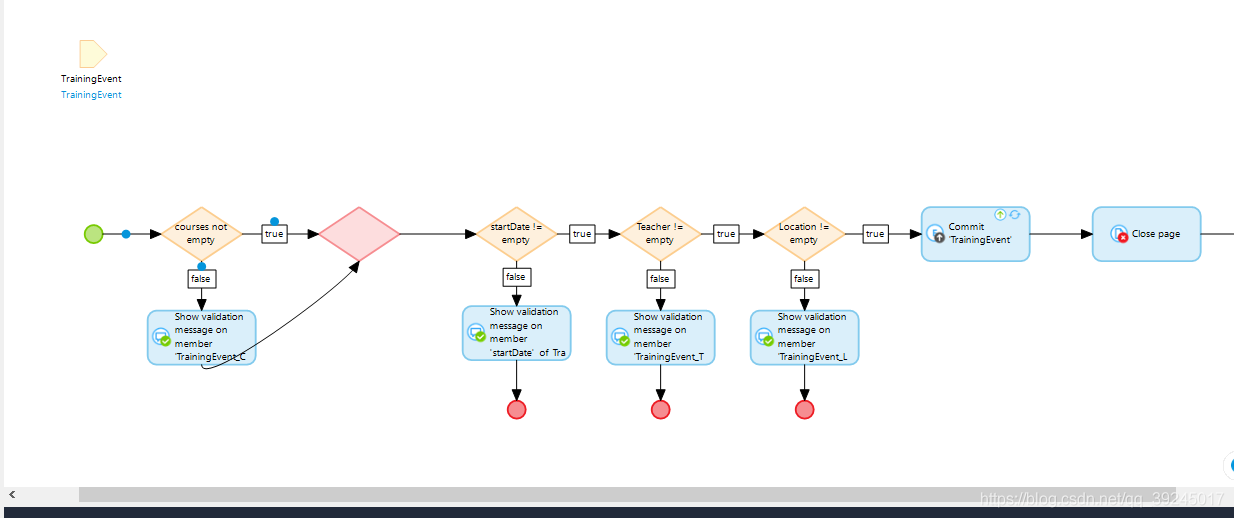

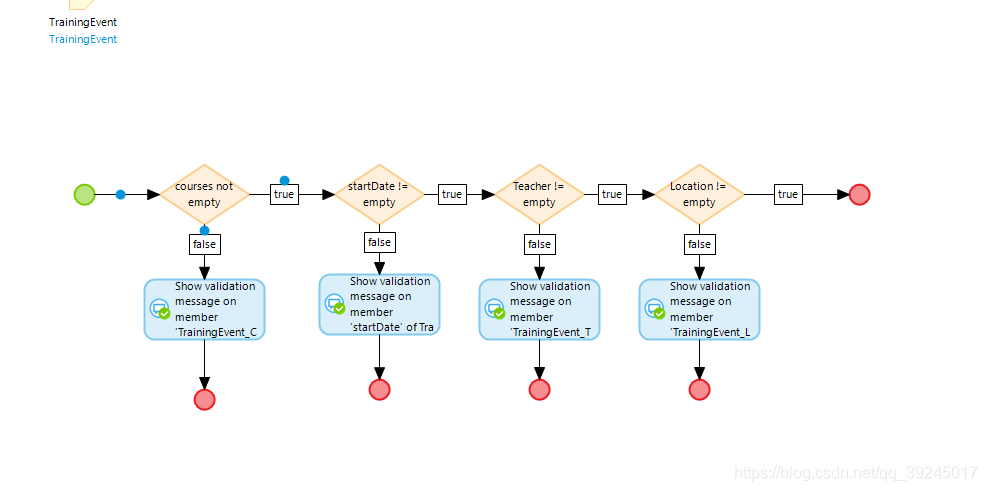

整体非空处理完成以后的走向图展示。

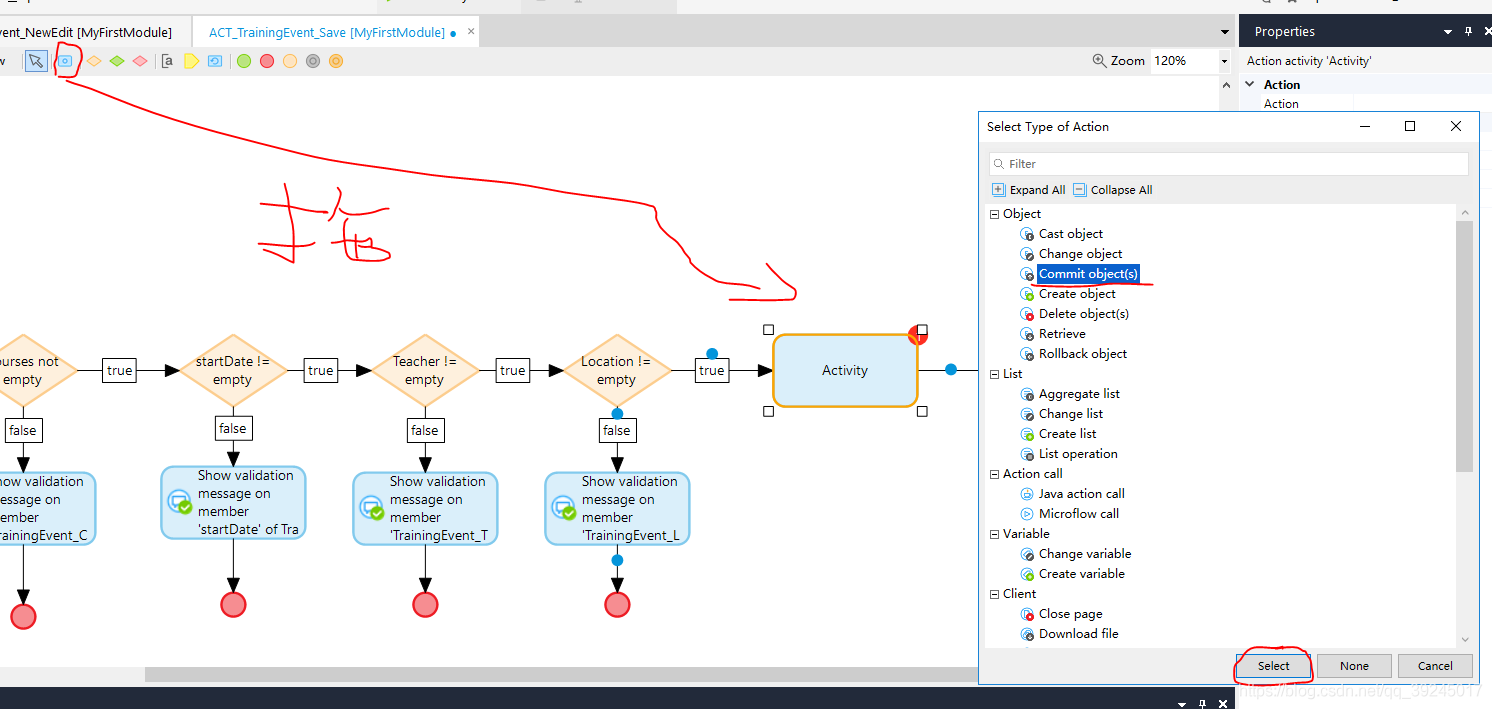

非空判断以后，我们需要模拟表单的提交操作，所以需要拖入一个Activity事件，双击我们选择Commit object(表单提交组件)，然后选择Select按钮

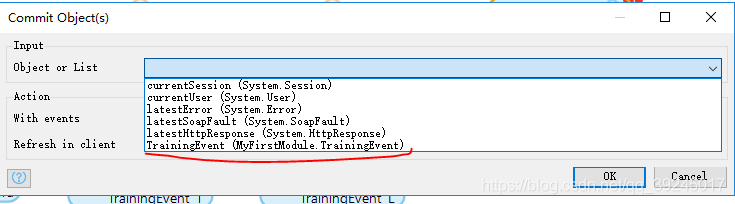

我们在Object o rList选择需要提交的模型为TrainingEvent。

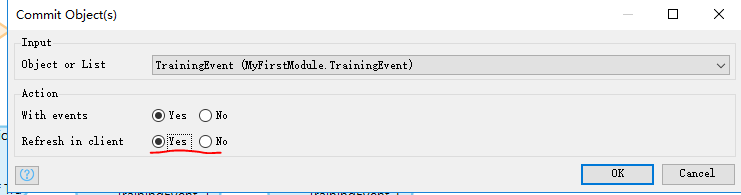

我们勾选Refresh in client为Yes(在客户端刷新)。然后点击Ok按钮。
表单提交以后，我们模拟客户端关闭页面的动作，重新拖入一个Activity事件，双击选择Close page即可。

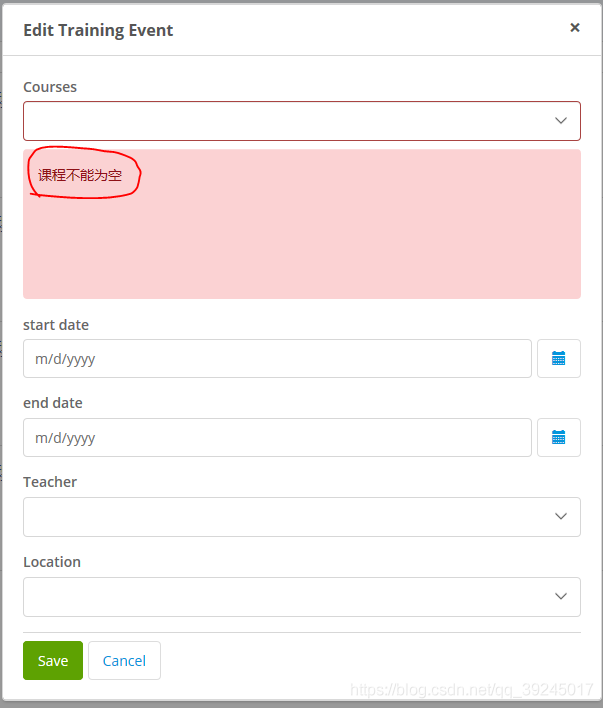

我们运行项目，看一下效果。我们可以发现，他是一条一条的做验证，而不是我们所要的一下全部触发校验。(文本框提示过高，是因为Mendix的一个BUG，目前对中文有一些问题。我们可以在输入验证信息的文本框中，将验证信息剪切出来，然后删除多余的空格以后保存，然后再次打开复制进去，就可以解决了)

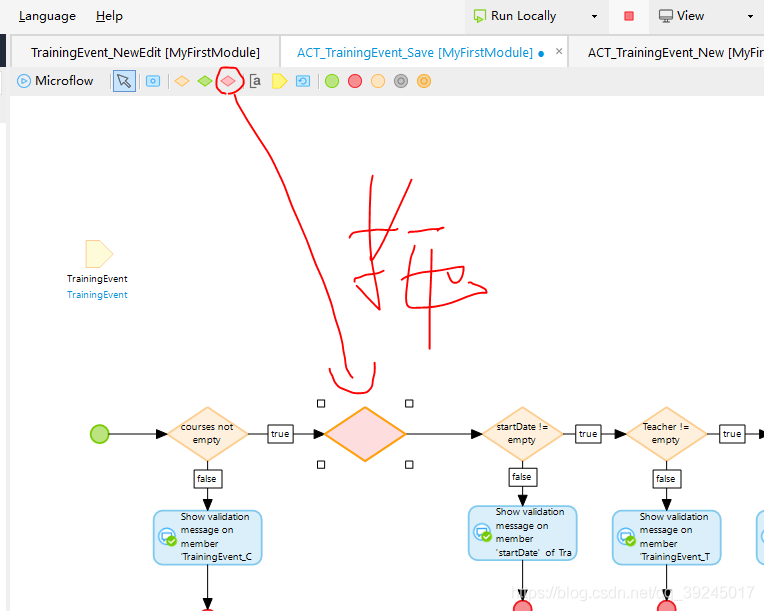

我们现在处理一下，触发全部表单验证，首先拖入一个分支合并节点Merge到工作台中。
然后将我们的结束节点删除，将验证失败以后的流向，指到刚才拖入的分支里。

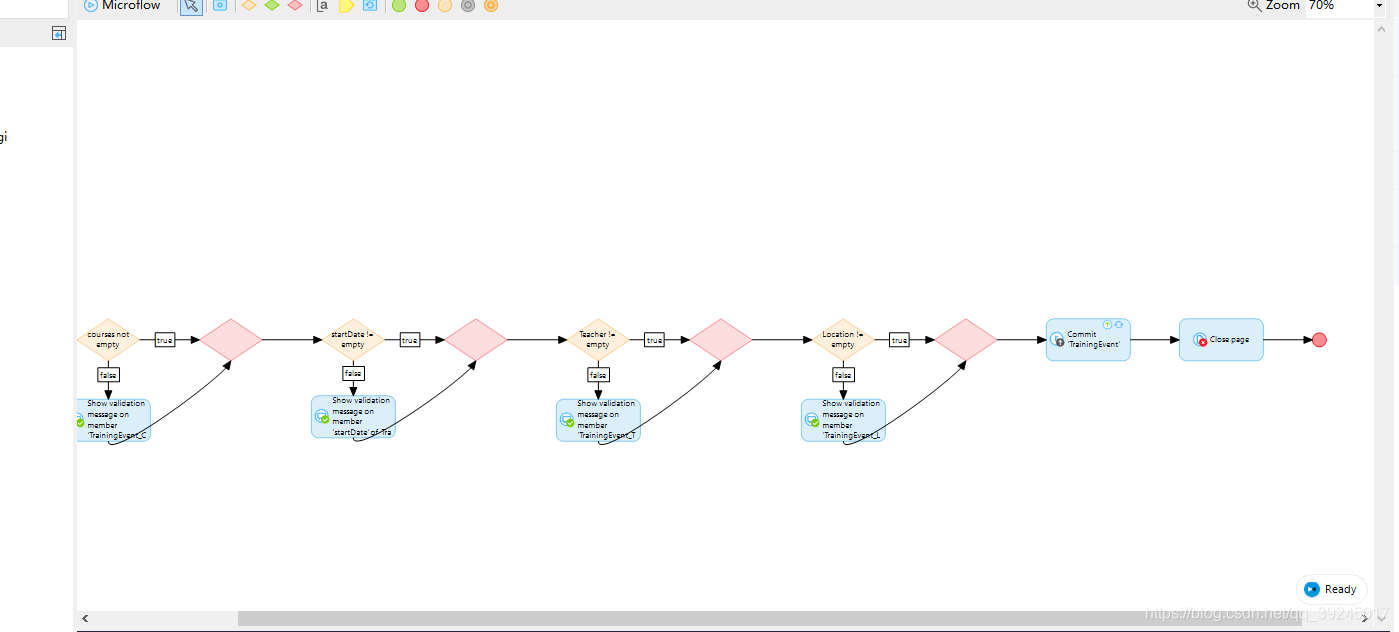

依次将其余的验证失败分支这么处理。

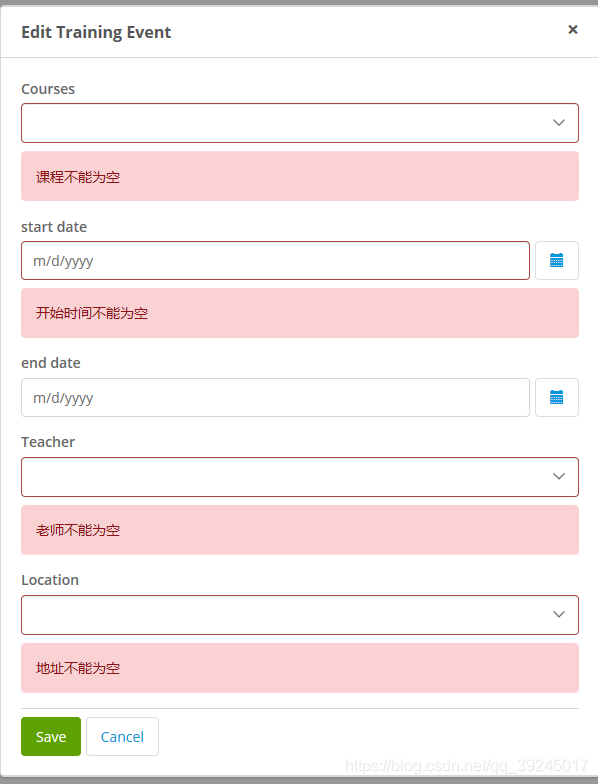

然后我们保存，运行一下项目，再次验证一下效果。
我们可以发现，触发全部字段的验证并展示了错误信息以后程序接着又保存数据了。所以逻辑是不对的。

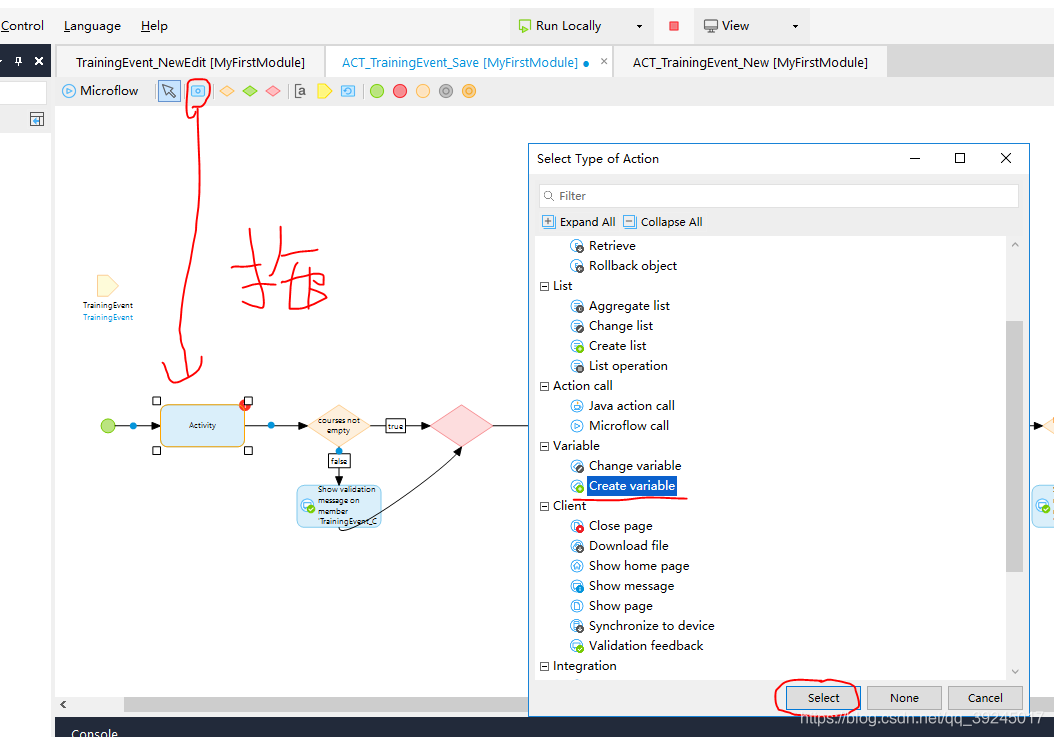

我们可以在程序验证前加一个标记，每次验证的时候触发这个标记，最后提交的时候判断该标记是否可以提交。思路滤清，我们开始实现。首先需要拖入一个Activity时间，我们选择Ctreate variable(创建一个临时变量)，然后点击Select按钮。

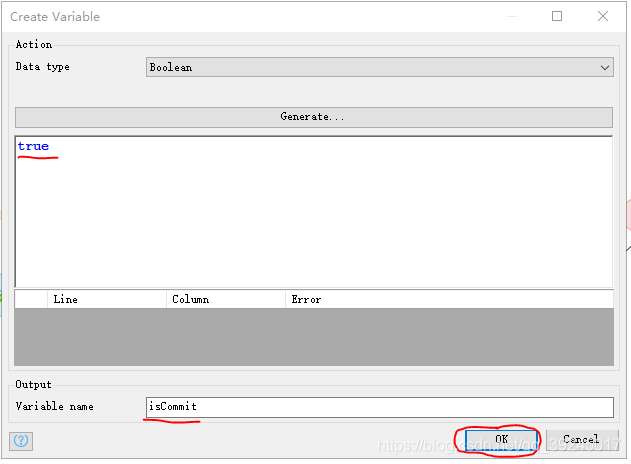

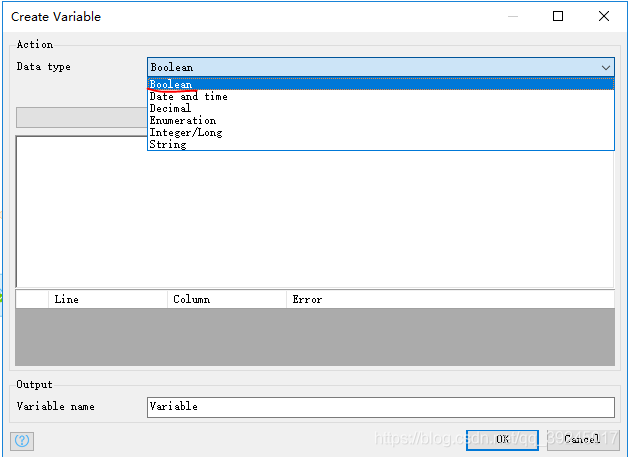

因为我们只需要做判断，所以我们选择Boolean类型。
默认设置 true可以提交，然后我们修改Variable name变量名称为isCommit(能否提交)，然后点击Ok按钮。

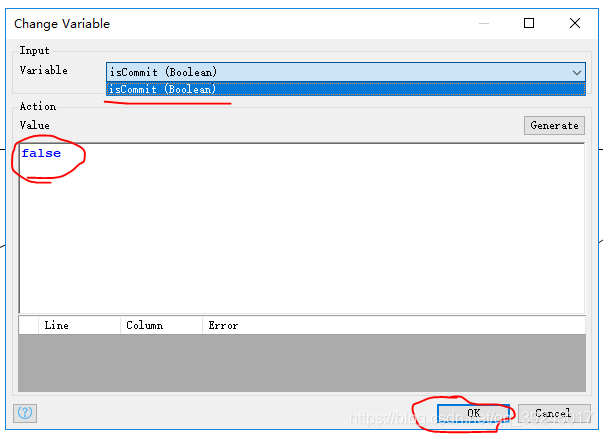

设置完变量以后，我们要在非空判断为空的情况加追加Activity，然后改变我们的变量。拉入一个Activity事件，然后选择Change variable(改变临时变量)，然后点击Select按钮。
然后将isCommit 修改为false ，然后点击Ok按钮。

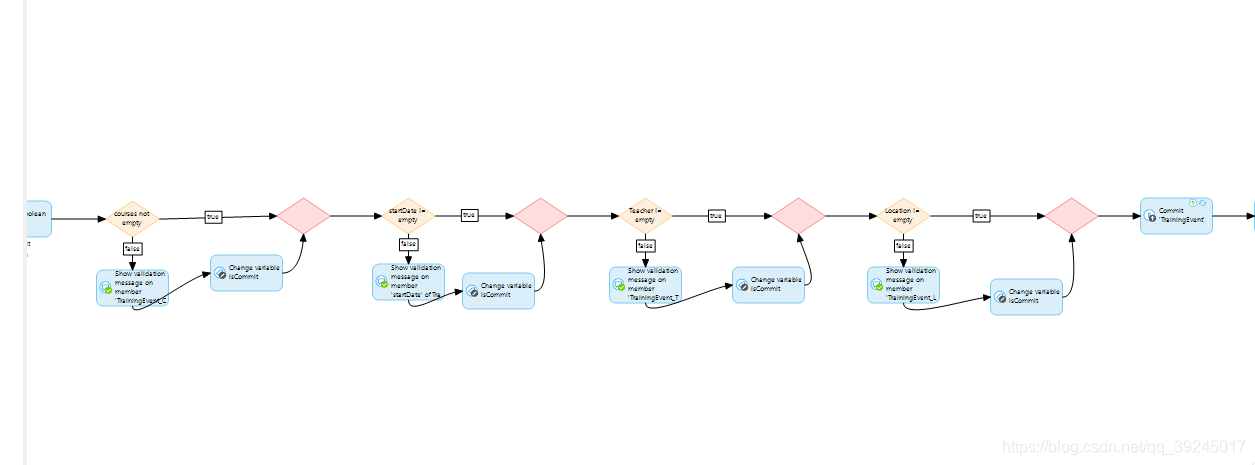

同样的将其余的分支将isCommit修改为false。修改后的效果。

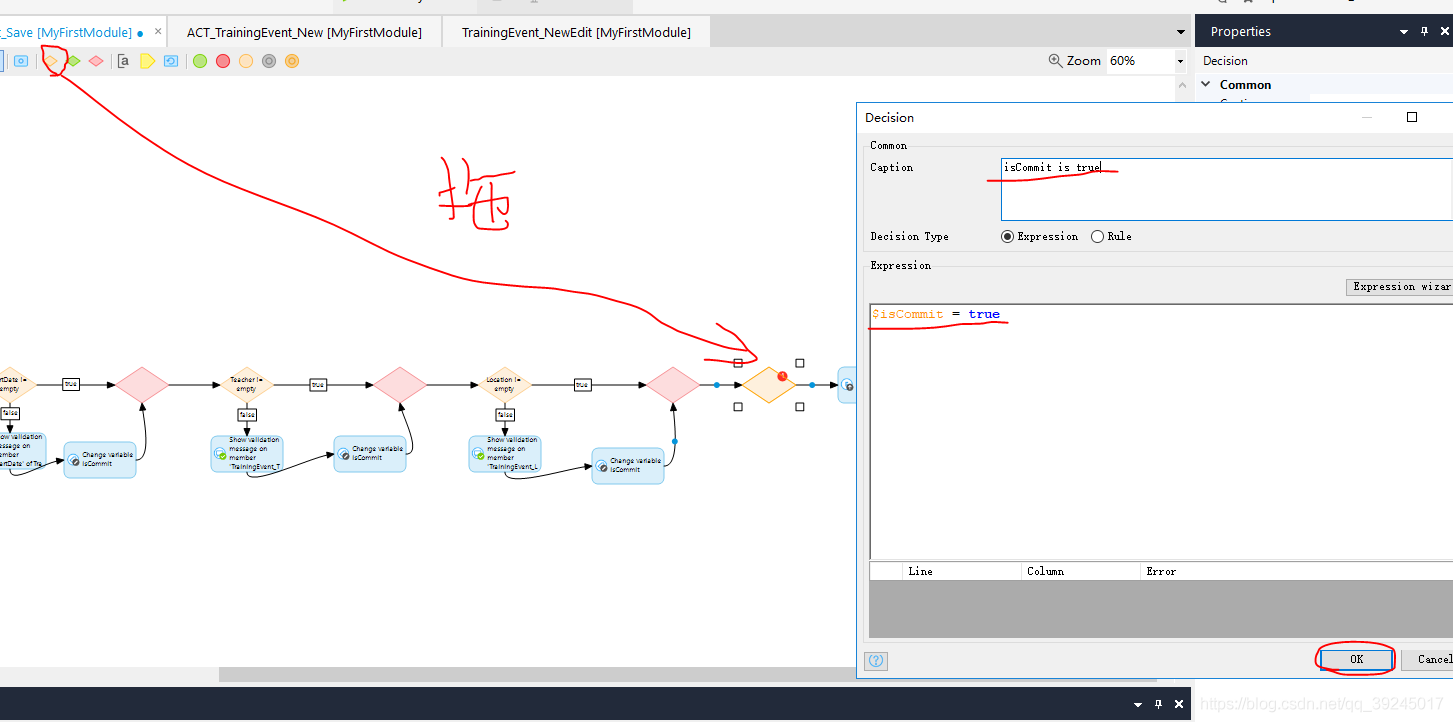

然后我们在最后的判断节点上追加条件分支，来进行判断isCommit是否可以提交。

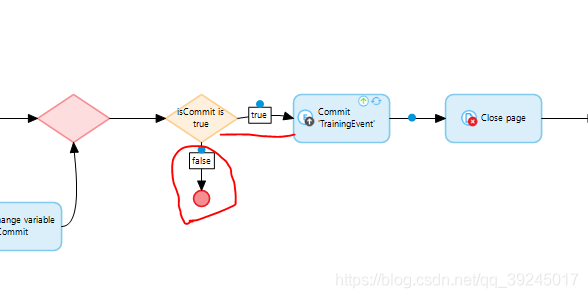

如果可以提交的话就继续执行，如果不可以提交的话就结束。
保存项目然后运行，我们看效果。发现该效果已经实现了。

二、DeBug问题跟踪

1、工具介绍

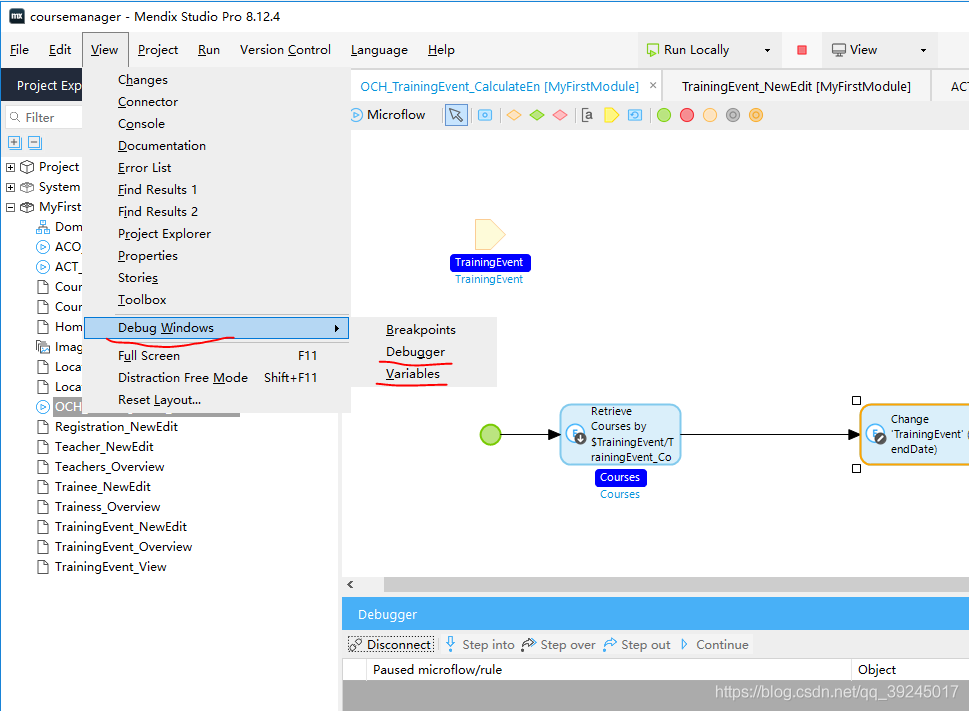

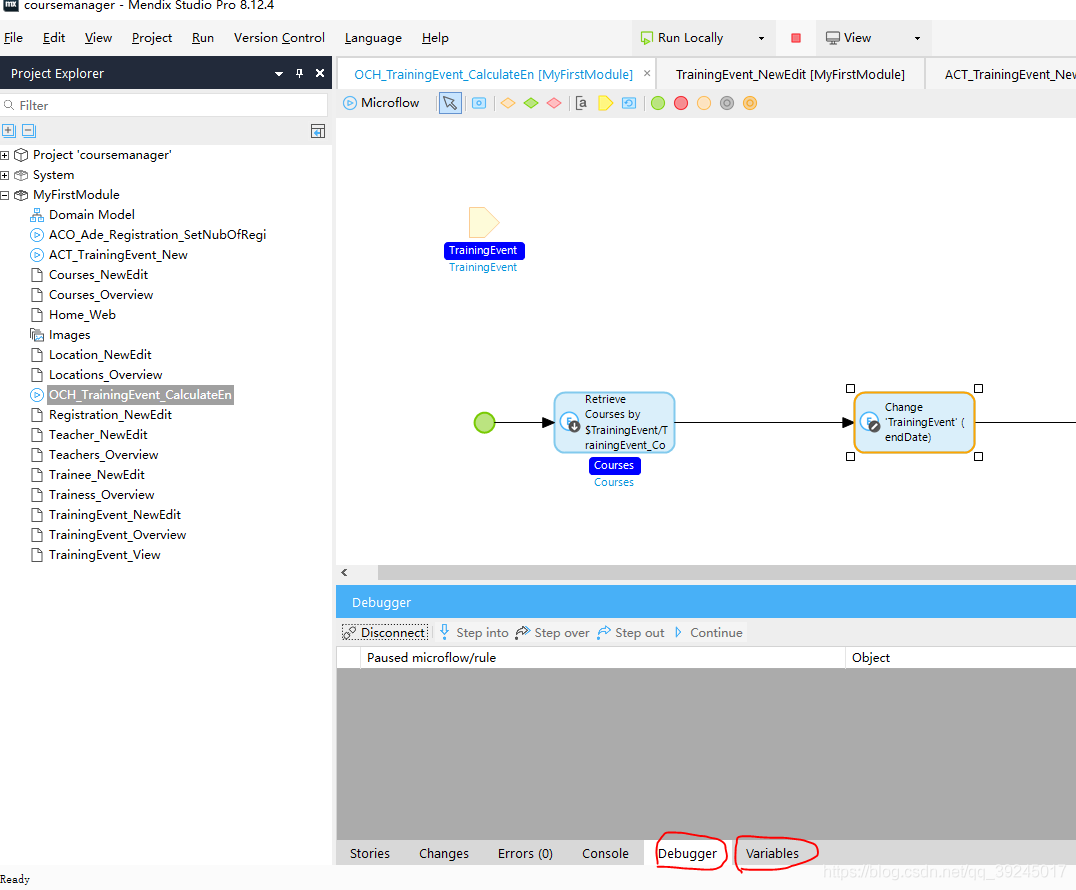

首先我们将Debugger菜单调整出来，点击菜单栏View，找到Debug Windows(问题跟踪窗口)，然后点击Debugger(跟踪栏)和Variables(参数)
这时候我们就可以在控制台中查看到Debugger(跟踪栏)和Variables(参数)两个选项栏。当您调试微流时，“Debugger”窗格会很有用，因为它将引导您完成微流的操作。

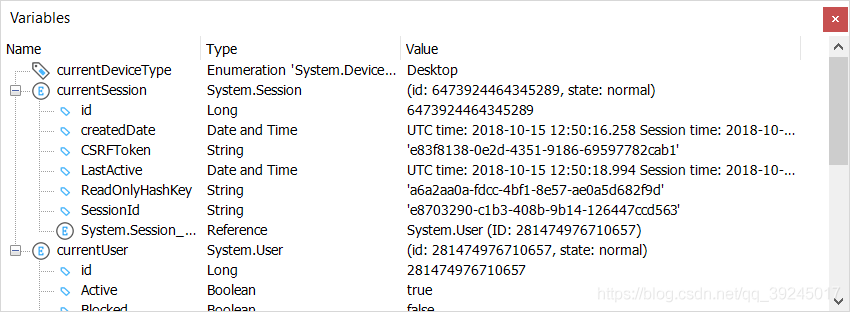

“Variables”窗格显示了微流中涉及的变量，对象和列表，以及当您通过“调试器”窗格逐步通过微流时它们如何更改。

2、问题查找

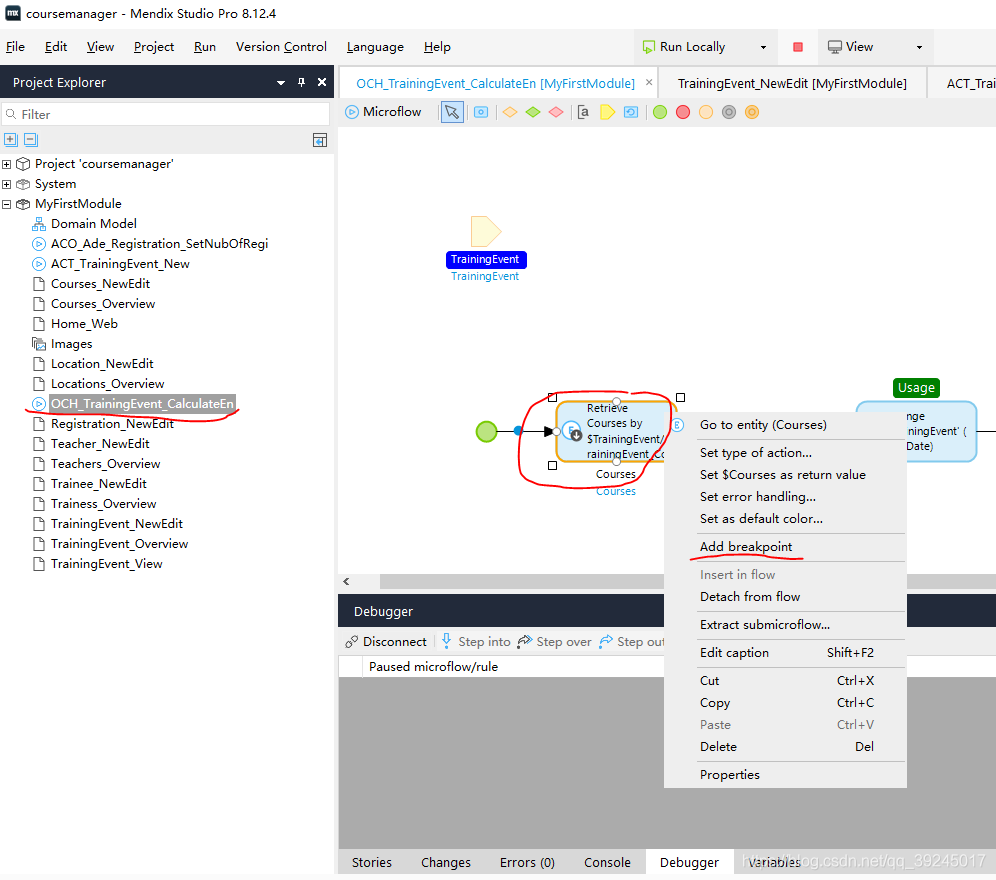

经过对工具简单介绍以后，我们开始问题查找，首先需要在我们微流中打上一个断点，双击目录树上的OCH_TrainingEvent_CalculateEn微流组件，然后在第一步鼠标右击 上点击 Add breakpoint，增加断点。
然后我们运行项目，运行我们刚才的程序。

然后在桌面的导航栏中Mendix开发工具会有闪烁，证明我们刚才打的Debuger起作用了。然后我们打开我们的开发工具。

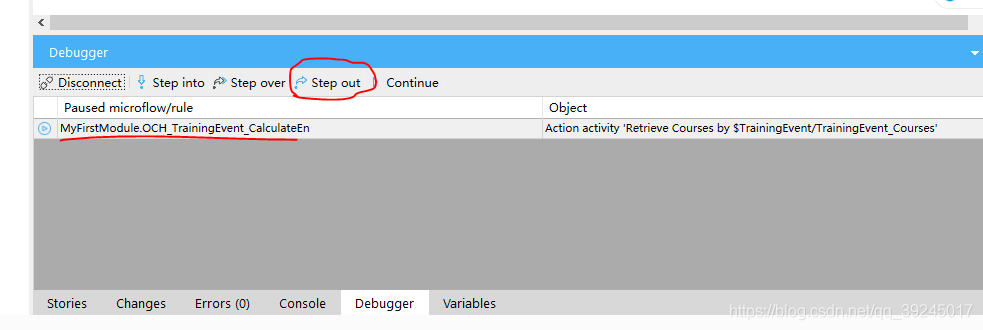

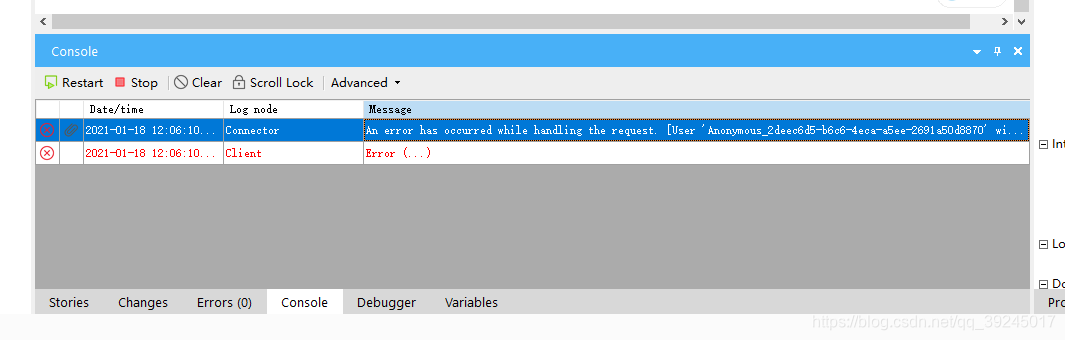

这个时候中我们可以看到Debugger跟踪框中，会有一个跟踪的问题。我们点击Step out先让他运行结束，我们看控制台Console报什么错误。

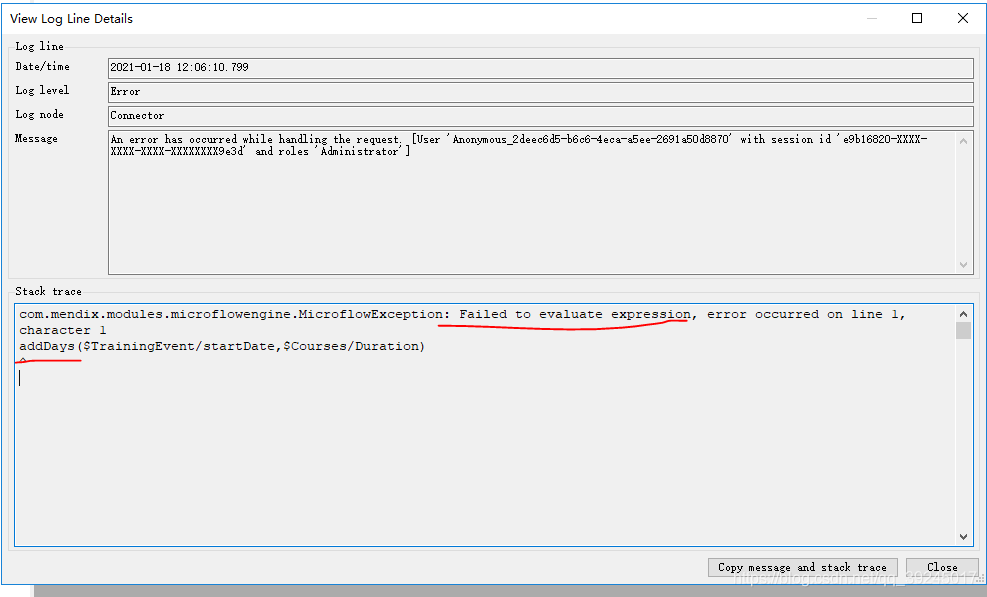

Connector是程序后端的错误，Client是前端的报错信息。我们双击点开Connector的错误，看看报了什么错。
可以看到addDays运算出错，但是我们这个是运算成功的啊。那么我们分析一下，是不是计算空数据报的错误。

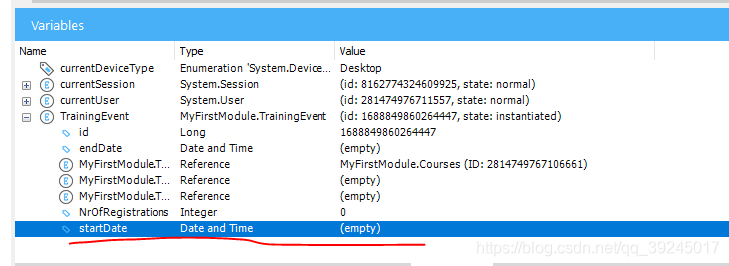

然后我们再运行一遍，点开“Variables”窗口，可以看到TrainingEvent(活动)数据模型中的startDate(开始时间)是empty空的数据。
经过问题跟踪，我们得知，addDays在计算空的数据时会报错。所以我们需要在计算前做一下非空的处理。问题跟踪以后，我们继续来解决问题。点击跳转

三、数据嵌套

1、需求分析

现在学校有一需求，就是在活动列表中需要有一个学生报名的页面。根据这个需求首先想到的是，上方需要展现活动详情，旁边有一个新增按钮，可以新增报名人员。下方是一个列表页，展示已经录入的报名信息。需求明确，现在开始做。

2、项目实现

2.1 创建数据模型

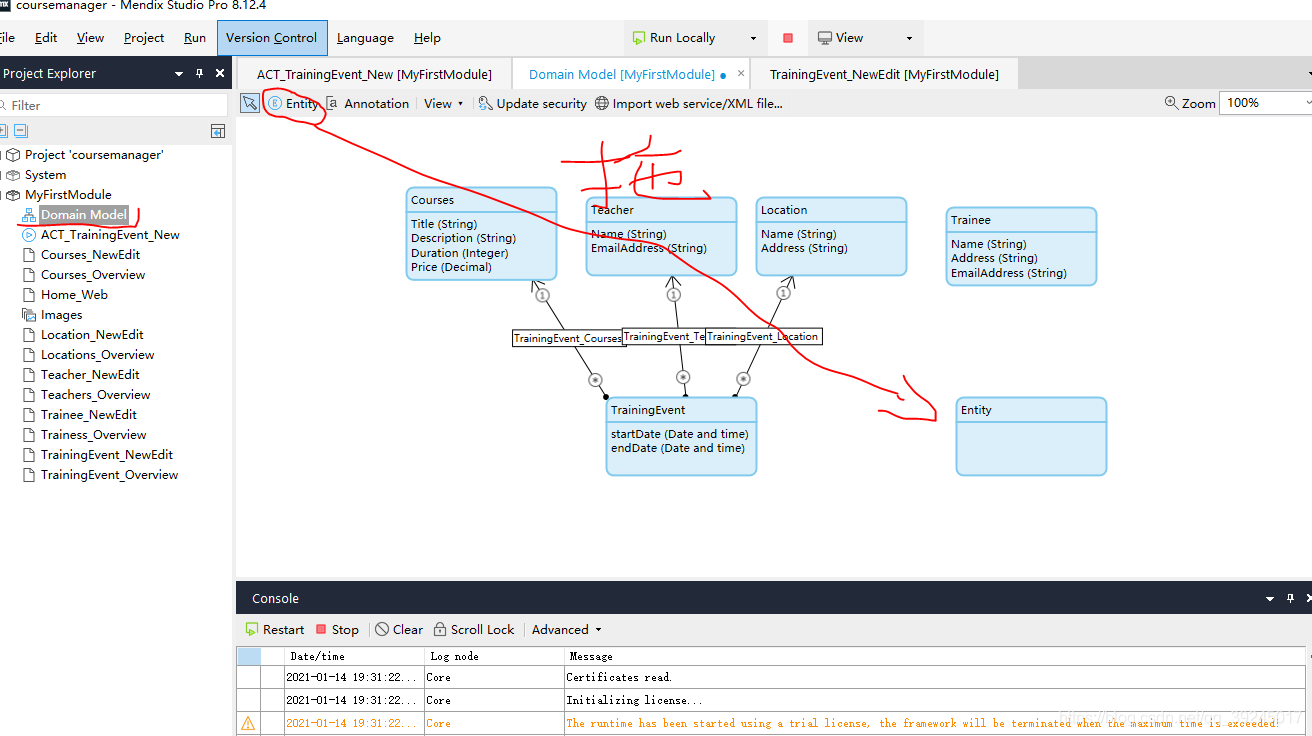

我们现在没有报名人员数据模型，需要新创建一个数据模型。双击目录树中的Domain Mode，然后点击导航菜单Entity，将数据模型Entity拖入到工作台，双击打开。

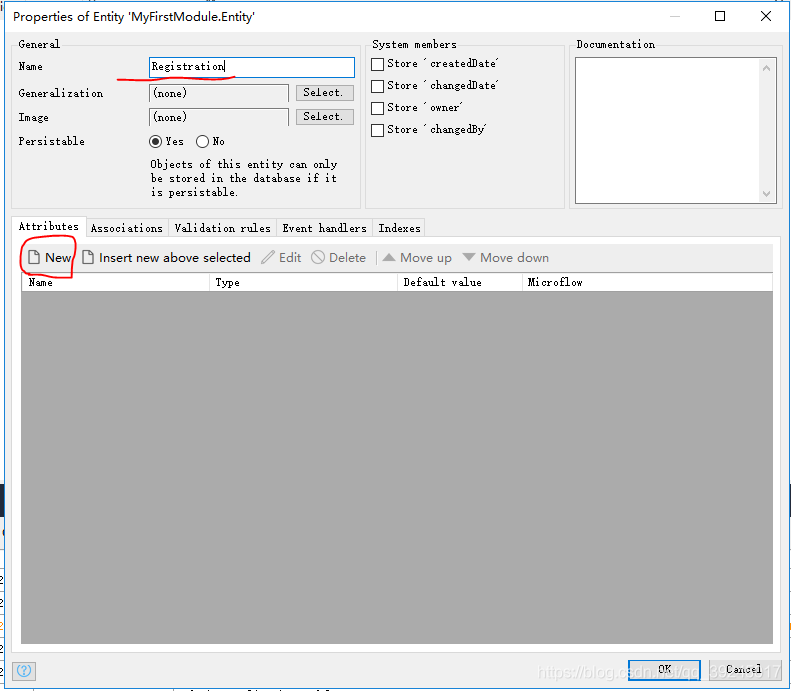

在新弹出的页面我们修改Name属性为Registration，然后点击New增加属性。
我罗列一下需要增加的属性，这里就不演示怎么增加了。不会的可以参考【Mendix敏捷开发零基础学习《一》】。

报名人员Registration：

属性	备注	类型
Number	数量	AutoNumber
Attended	是否报名	Boolean(需要将Default value单选框改为False，默认未报名)
Date	报名时间	Date and time(需要将Default value改为[%CurrentDateTime%]，系统默认时间)

2.2 配置模型关系

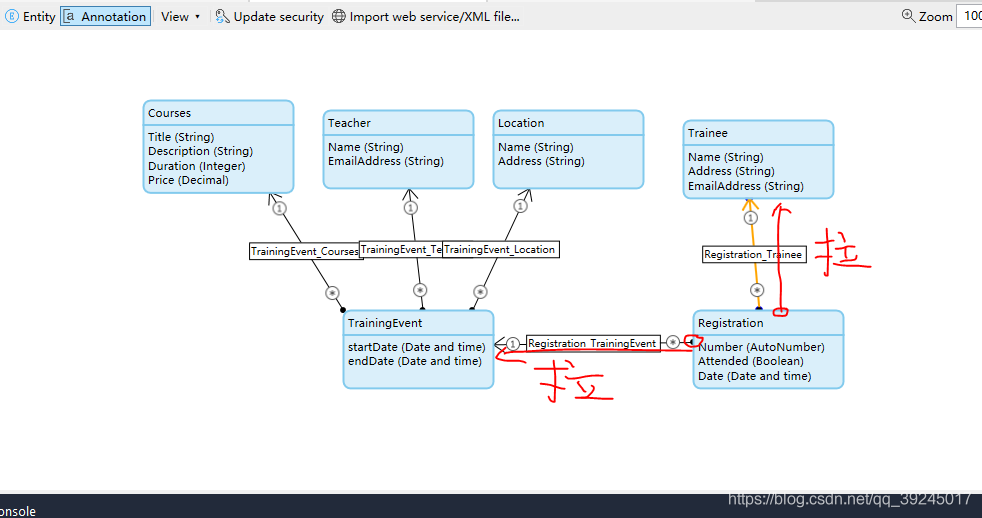

报名人员Registration数据模型创建好以后，我们需要与Trainee(学生)和TrainingEvent(活动)进行关联，如图所示，直接拉两条线就可以了。

2.3 报名新增

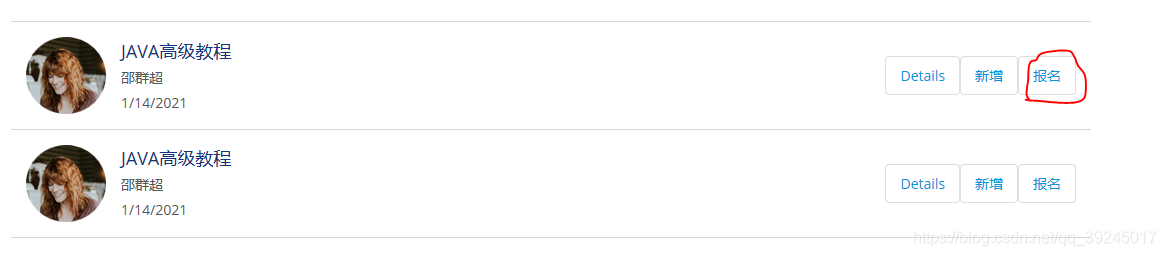

接下来需要在活动列表中，增加一个按钮，用来跳转我们所说的页面。双击目录树中的活动列表TrainingEvent_Overview页面，然后在3号区域搜索button，拖入一个空白button，然后双击。

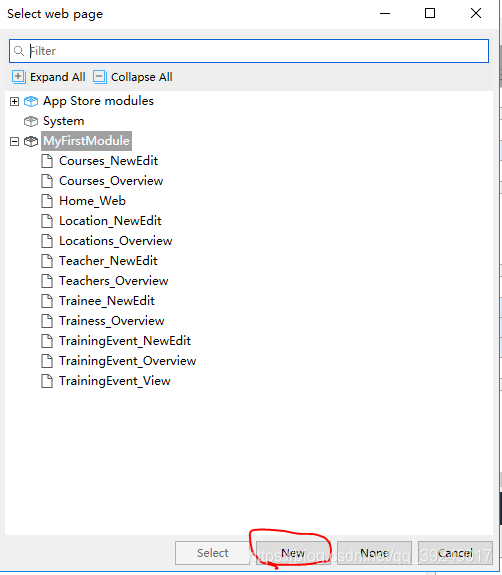

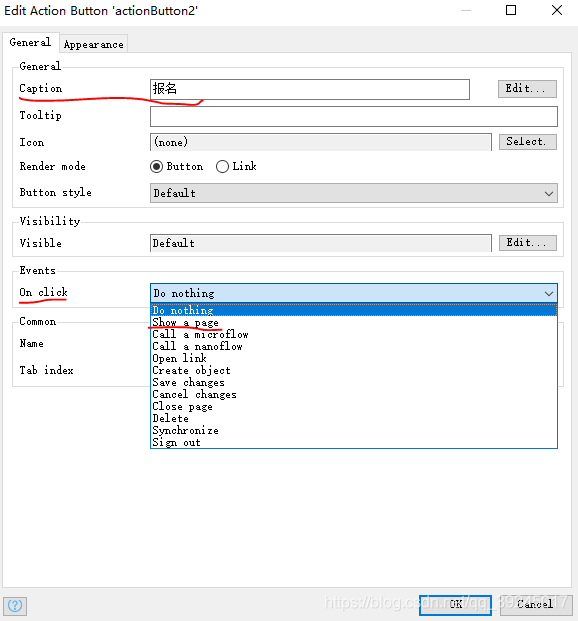

在弹出的窗口修改按钮的名称Caption为报名。然后修改On click下拉框选择Show a page(展示一个页面)。然后在弹出的页面选择New按钮。
在新弹出的窗口中，选择Blank空白模版，Page name是系统默认给生成的名字，我们不需要修改，Navigation layout 选择Atlas Default方式。然后点击Ok->Ok按钮，完成页面创建。

2.4 页面模型

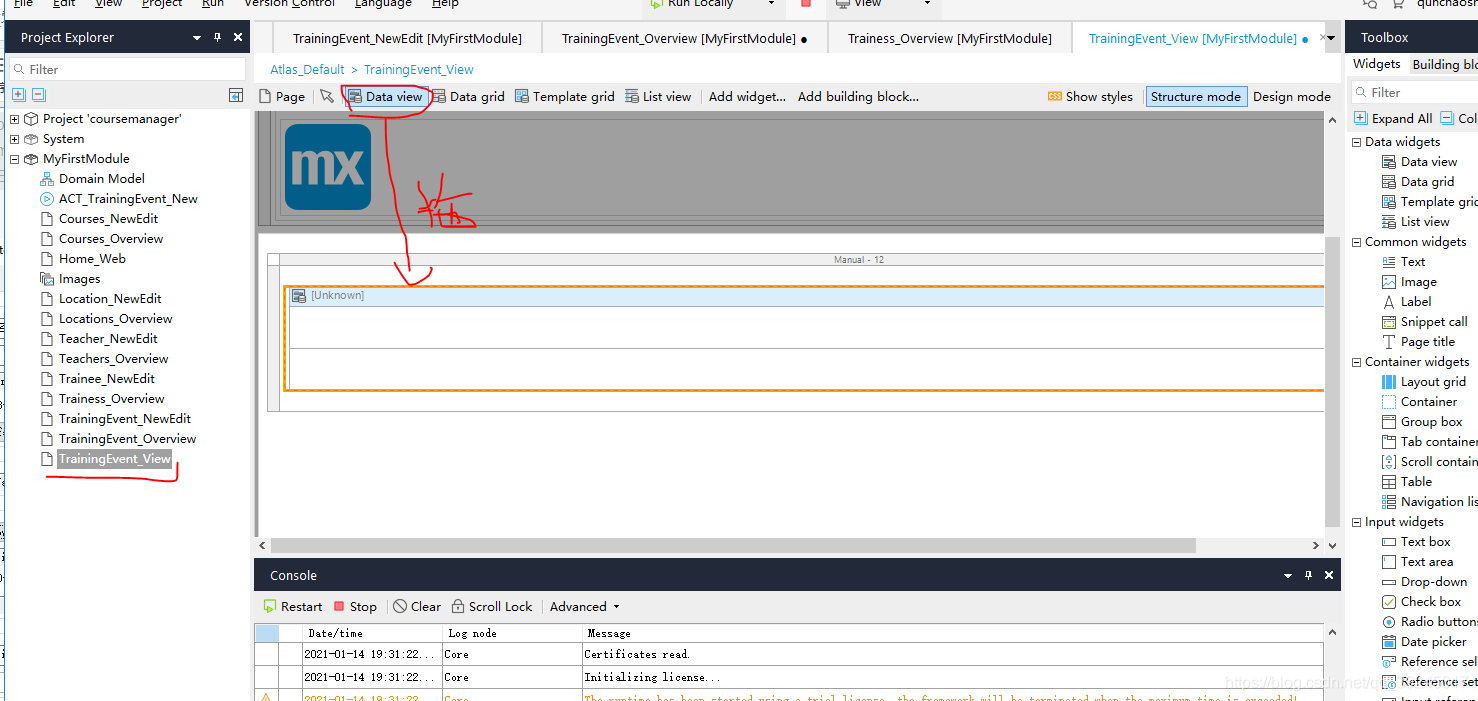

在目录树双击我们刚才创建的空白页面TrainingEvent_View，然后选择菜单栏中的Data view拖入到我们的页面中。
然后在拖入的Data view上右击，选择Select data source

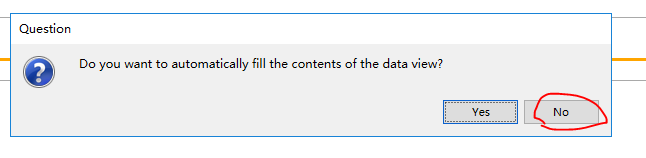

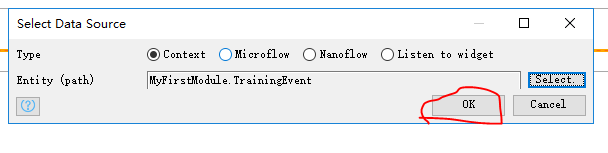

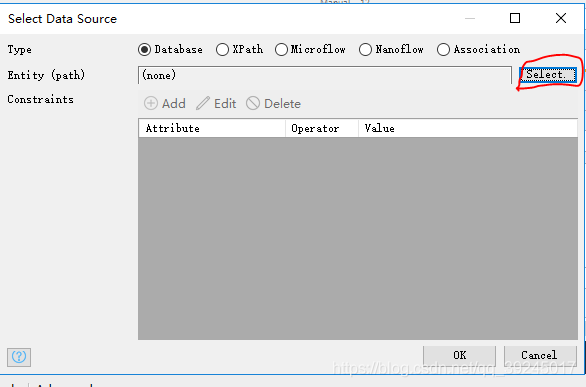

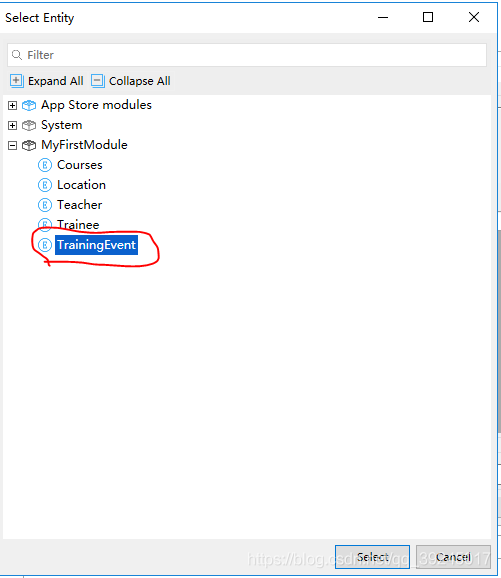

在弹出的页面选择Select，然后在弹出的页面上在选择TrainingEvent活动数据源，然后点击Select->Ok按钮。然后选择NO按钮（不自适应）。
双击Data view数据表格，然后将Show footer改为No，然后点击Ok按钮。这一步就是为了好看一些。

2.5 页面详情

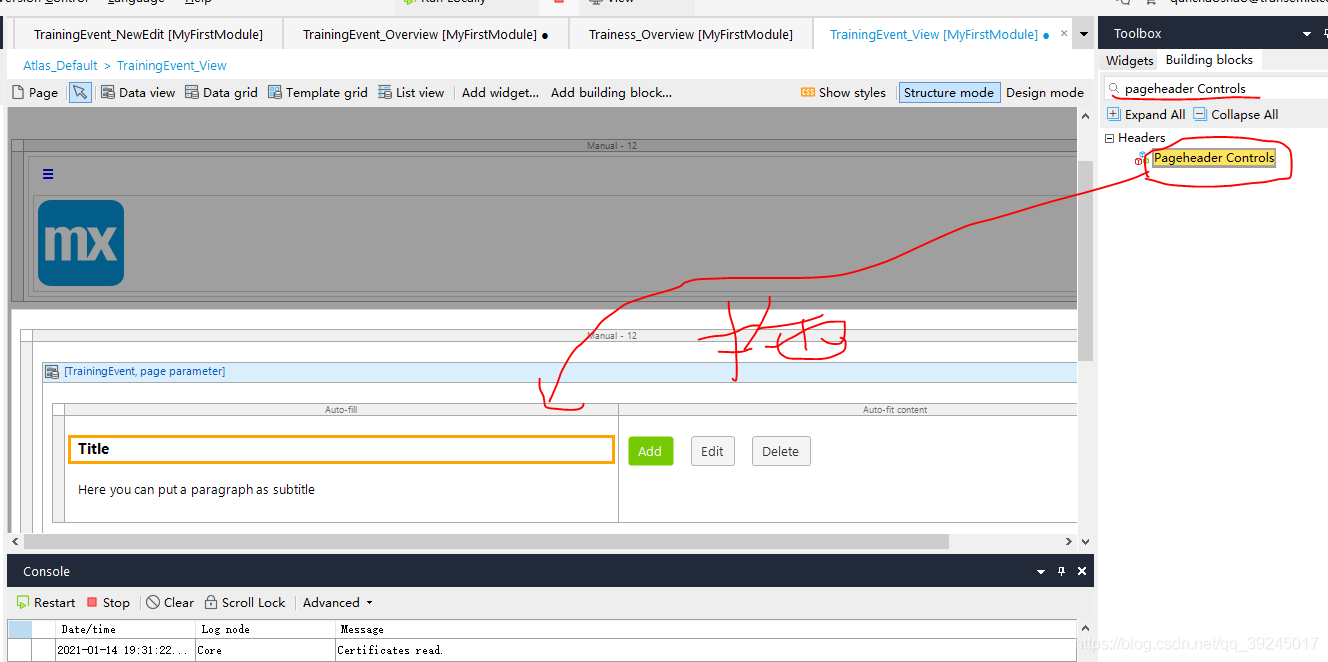

然后在3号区域Toolbox的Building blocks搜索Pageheader Controls将其拖入到Data view数据表格中。

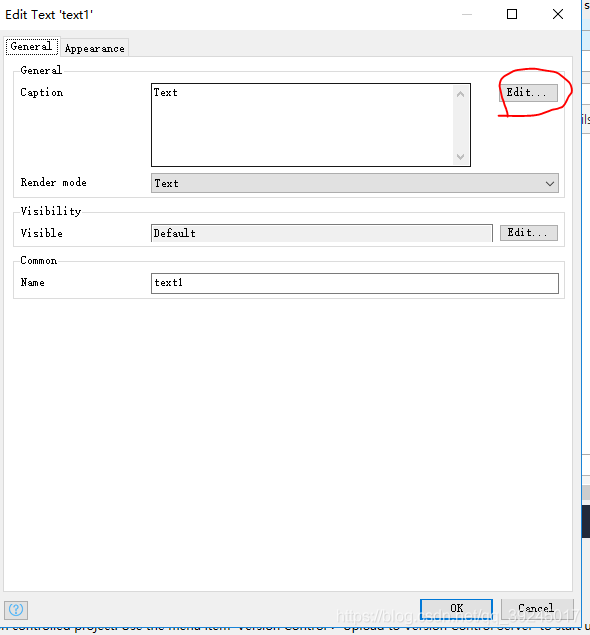

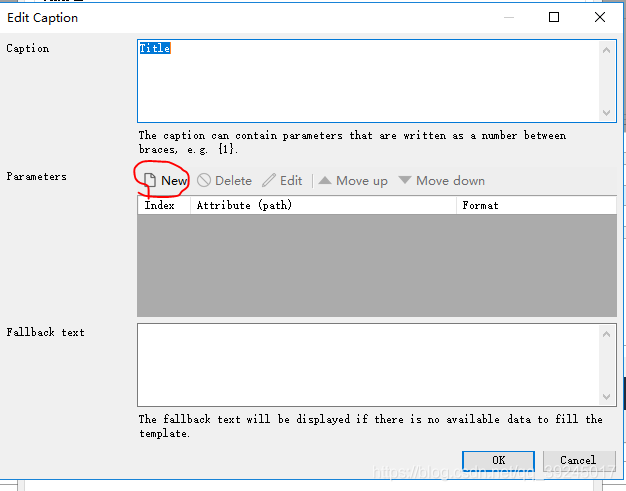

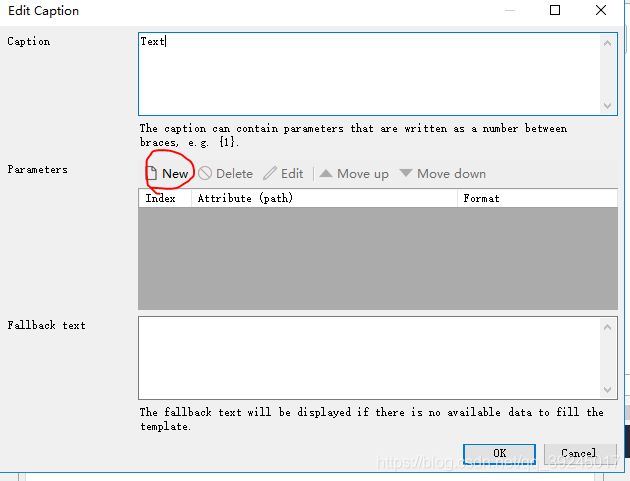

然后我们双击Title展示为课程的标题。在弹出的页面点击Edit按钮，然后点击New按钮。

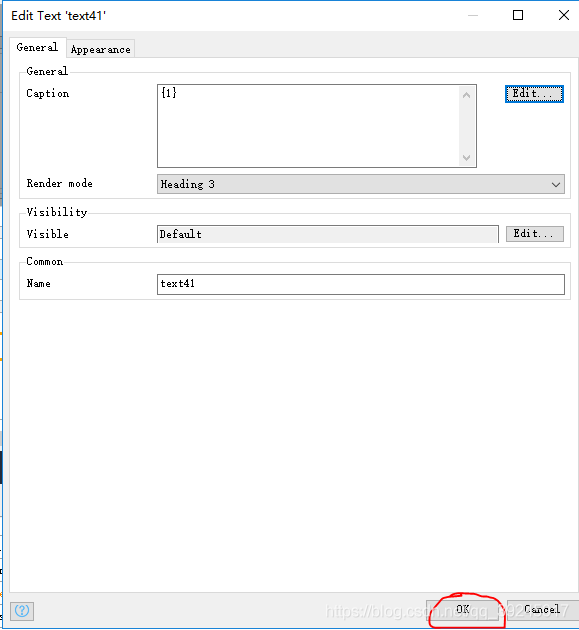

然后选择Select，在弹出的窗口选择课程的标题Title属性，然后点击Select->Ok按钮。然后我们将序号为{1}的数据进行回显，按照下图修改Caption为{1}即可，然后点击Ok->Ok按钮

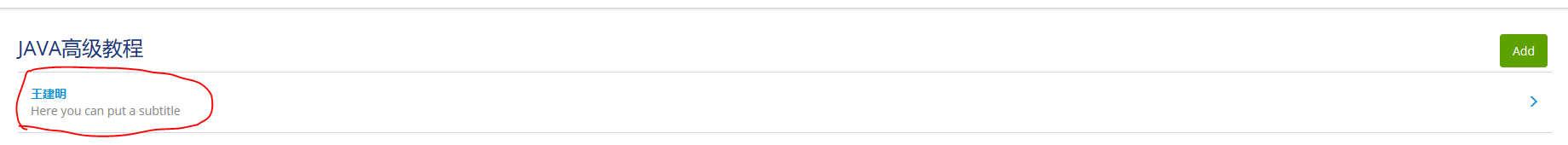

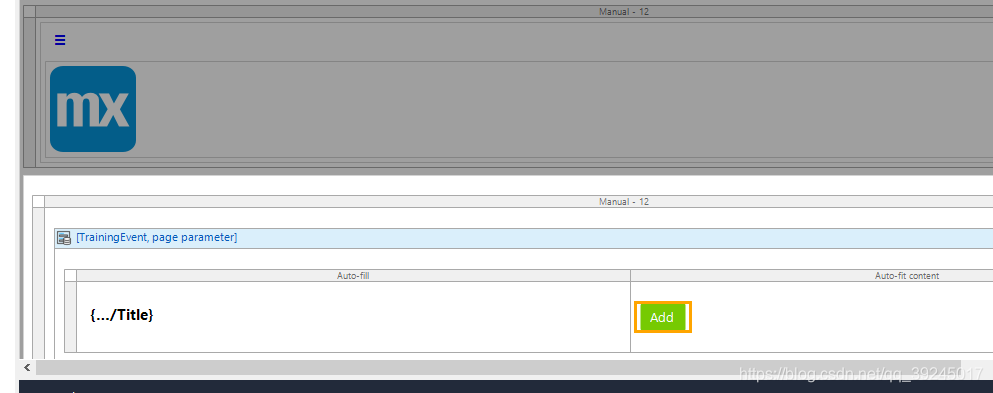

然后将其余没用的删除掉（选中以后按Delete键），最终效果如下图。

2.6 页面列表

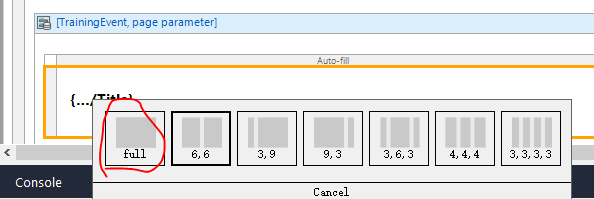

然后在下图圆圈中右击，然后选择Insert row below，选择Full一列，增加一列。

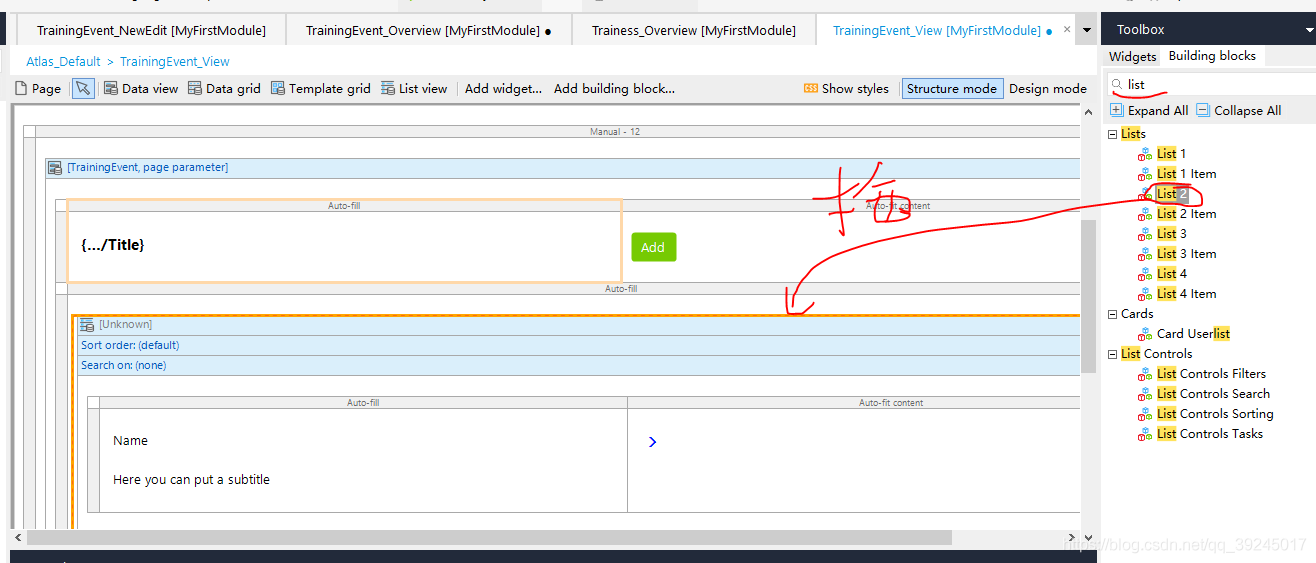

然后在3号区域Toolbox的Building blocks搜索list，然后找到list2，将他拖入到新增的那一列中。

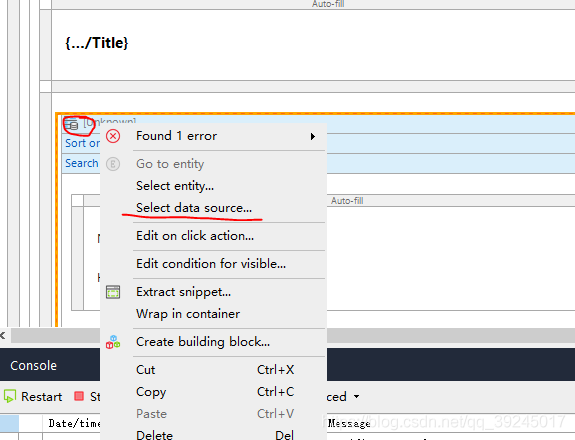

在刚拖入的List中下图红框内鼠标右击，然后选择Select data source选择数据源。在弹出的窗口选择Select按钮。

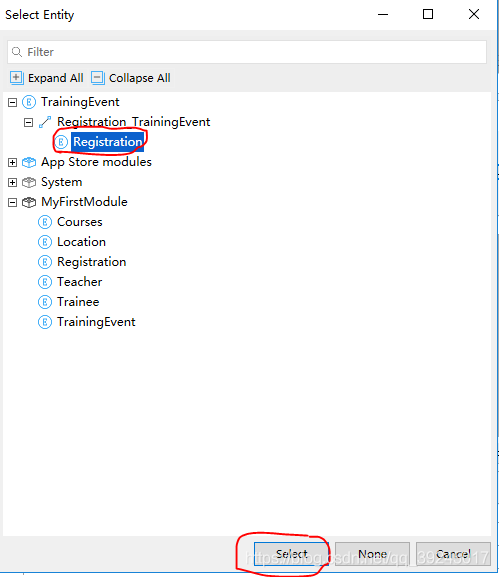

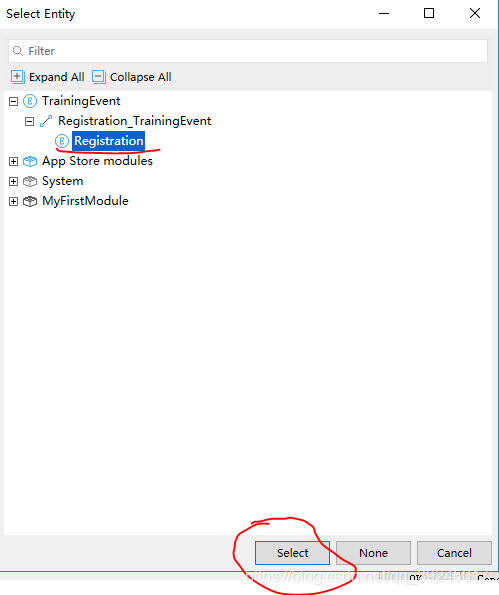

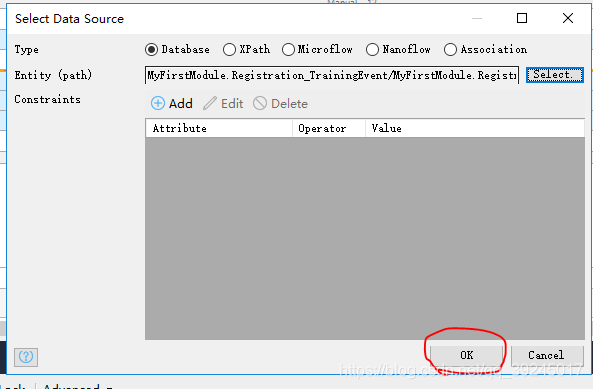

选择与TrainingEvent(活动信息)相关联的Registration(报名人员)，然后点击Select->Ok按钮完成选择。

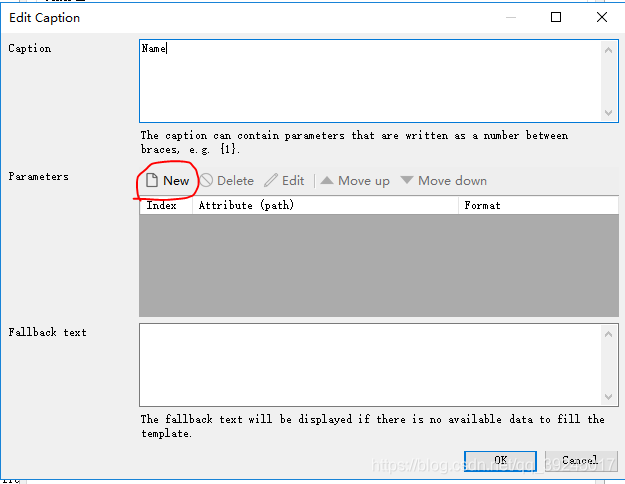

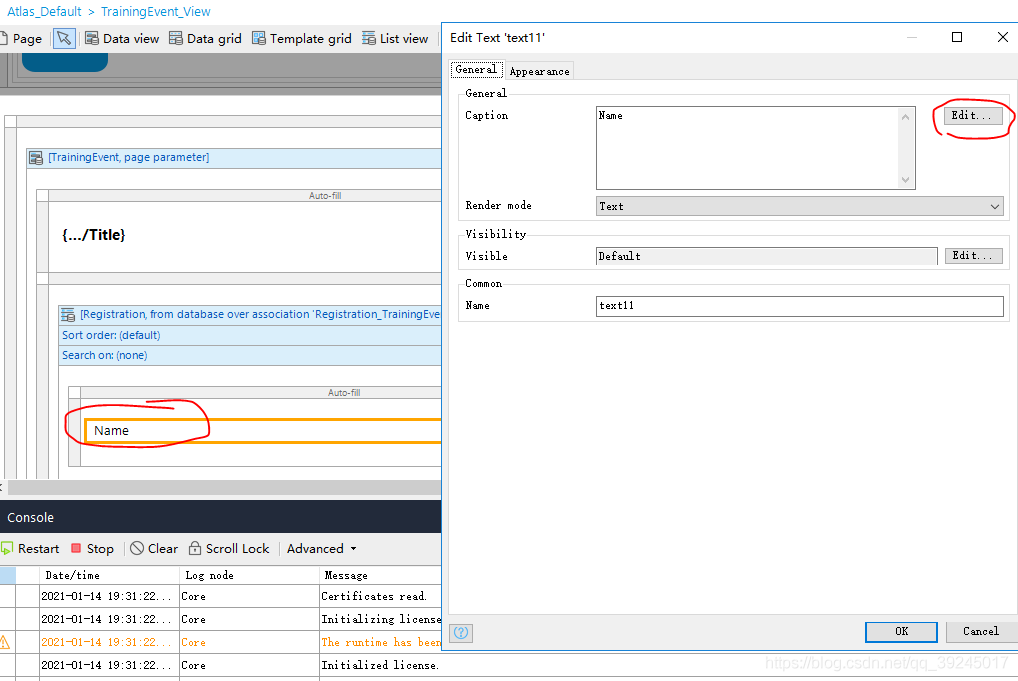

接下来需要做的是将页面上的元素进行数据绑定，双击Name，然后在弹出窗口选择Edit。

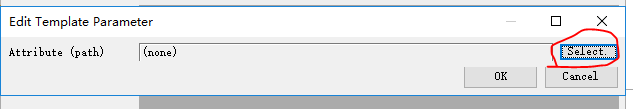

然后在弹出的窗口选择New按钮，然后再选择Select按钮。

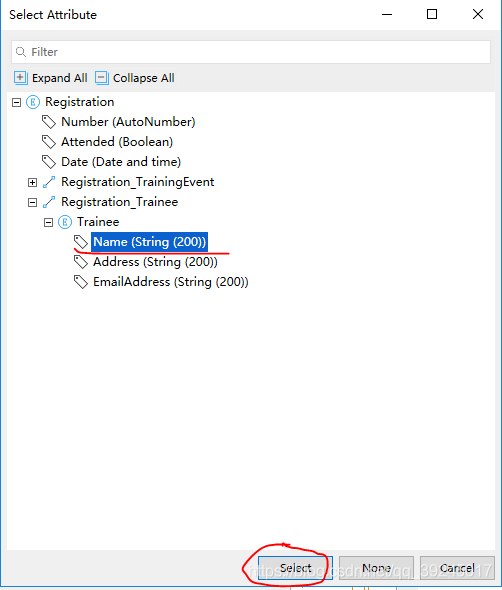

然后在弹出的窗口我们可以选择Registration_Trainee中的Name报名人员。然后点击Select->Ok按钮。

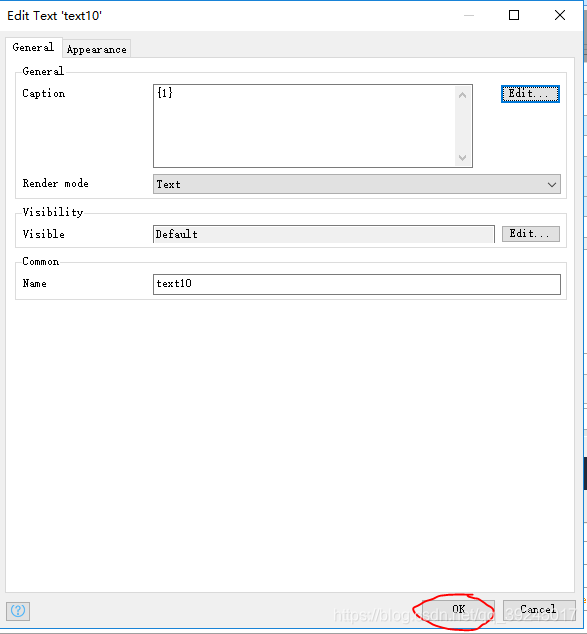

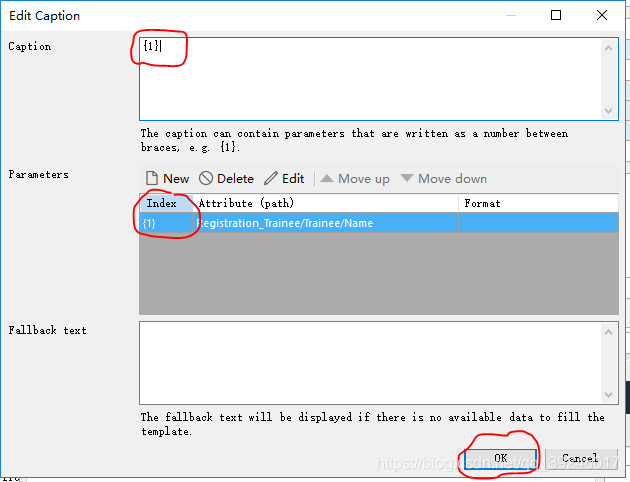

然后我们将序号为{1}的数据进行回显，按照下图修改Caption为{1}即可，然后点击Ok->Ok按钮。

2.7 列表新增

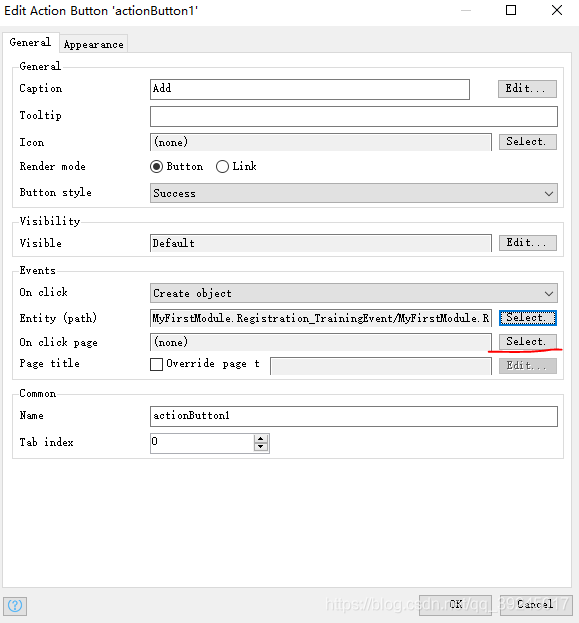

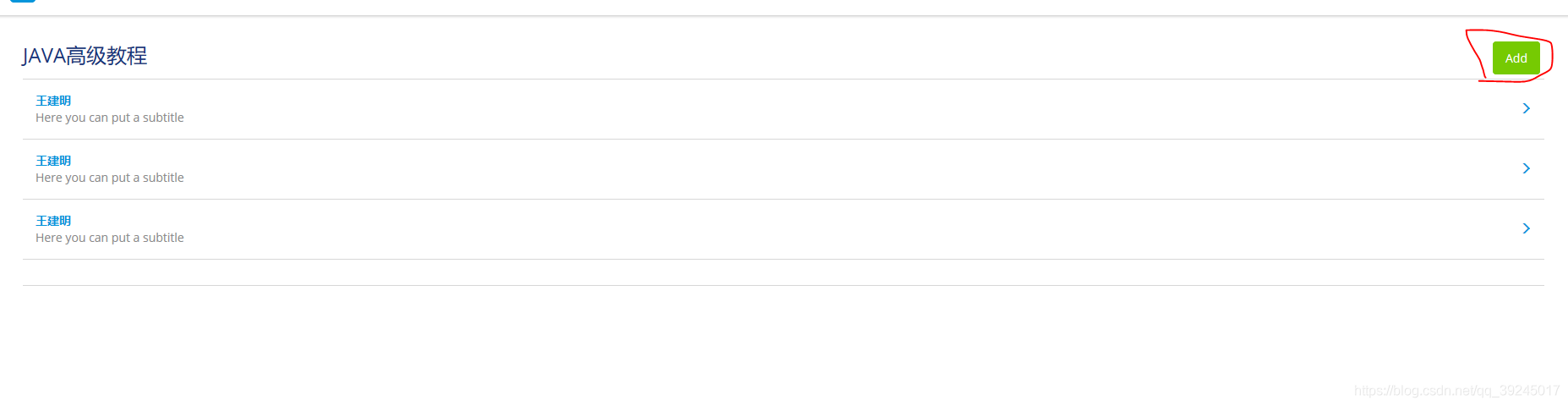

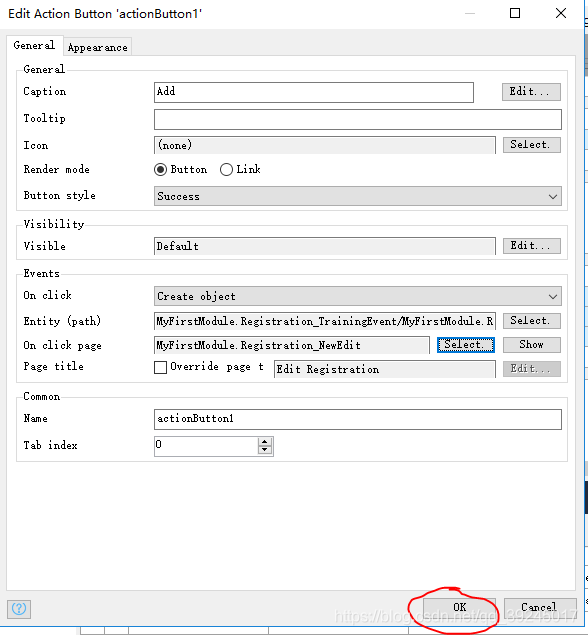

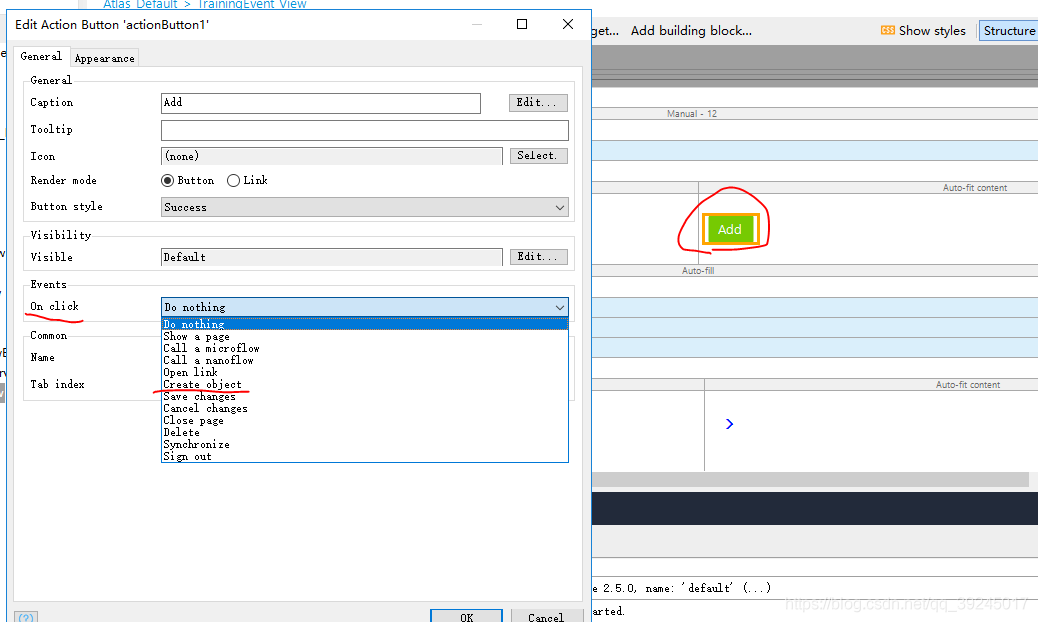

完成以上操作后，页面渲染算是弄好了(我这里只回显了一个字段，可以多回显几个字段)，接下来就是需要新增报名人员。我们双击Add按钮，在弹出的页面On click下拉框中选择Create object选项。
然后选择Select按钮，在弹出的页面选择与TrainingEvent（活动信息）的Registration（报名人员），然后点击Select按钮。
然后选择Select按钮，在弹出窗口选择New。

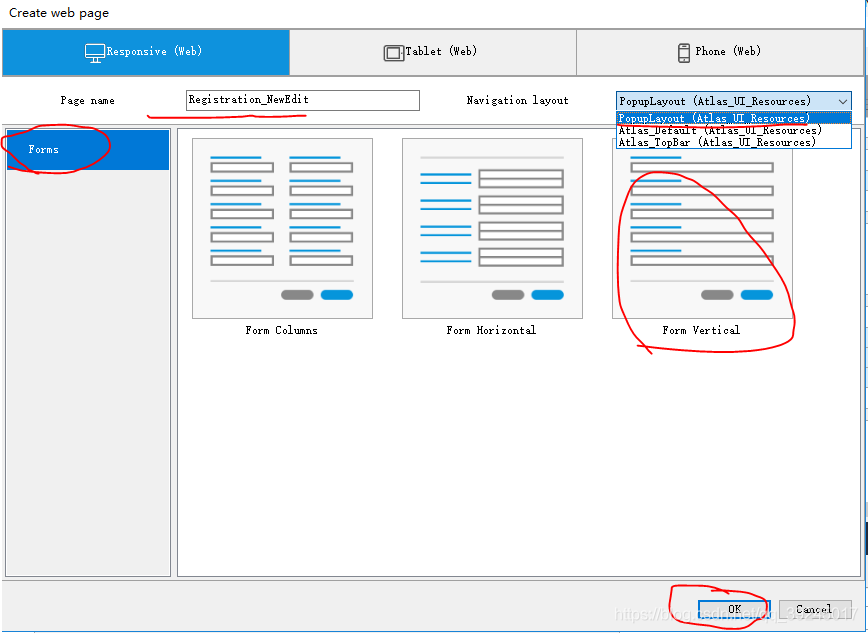

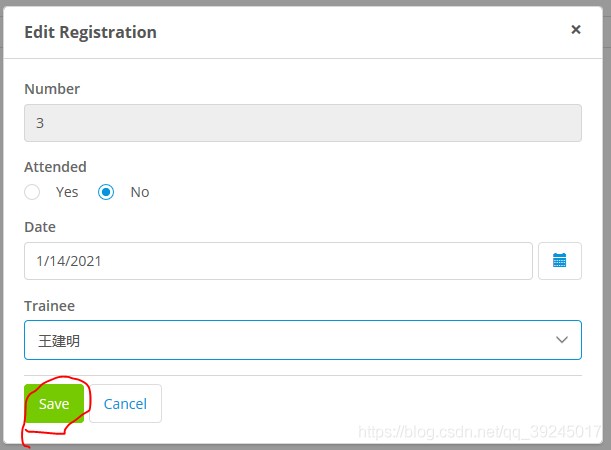

然后选择Forms的Form Vertical模版。Page name系统自动为我们创建了，所以不需要修改。Navigation layout打开方式选择PopupLayout（弹出）。然后点击Ok->Ok按钮
